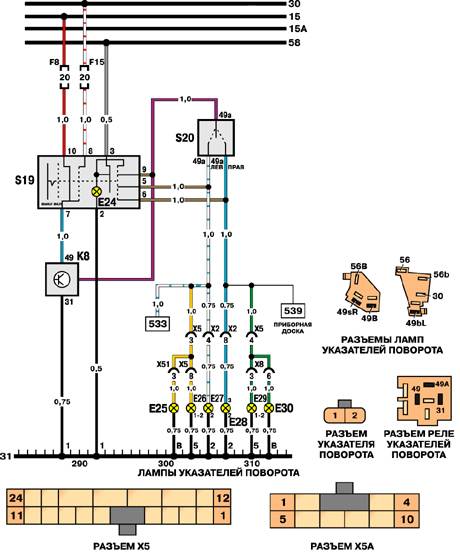

21.6.16. Фонари указателей поворота, аварийная сигнализация

Е24 Сигнализатор включения аварийной сигнализации

Е25 Лампа бокового указателя поворота (левого)

Е26 Лампа указателя поворота (заднего левого)

Е27 Лампа указателя поворота (переднего левого)

Е28 Лампа указателя поворота (переднего правого)

Е29 Лампа указателя поворота (заднего правого)

Е30 Лампа бокового указателя поворота (правого)

К8 Реле указателей поворота

S 19 Выключатель аварийной сигнализации

S20 Выключатель указателей поворота
