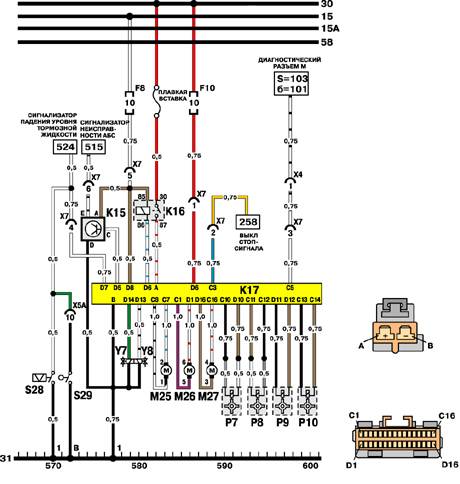

21.6.23. АБС (дополнительное оборудование)

К15    Блок управления сигнализатором неисправности АБС

К16    Реле АБС

К17    ЭБУ АБС

М25    Электродвигатель модулятора (переднего левого)

М26    Электродвигатель модулятора (переднего правого)

М27    Электродвигатель модулятора (заднего)

Р7    Датчик угловой скорости колеса (переднего левого)

Р8    Датчик угловой скорости колеса (переднего правого)

Р9    Датчик угловой скорости колеса (заднего левого)

Р10    Датчик угловой скорости колеса (заднего правого)

S28    Реле падения уровня тормозной жидкости

S29    Выключатель стояночного тормоза

Y7    ЭМК модулятора (переднего правого)

Y8    ЭМК модулятора (переднего левого)
