3.40. Поршневая группа и шатуны

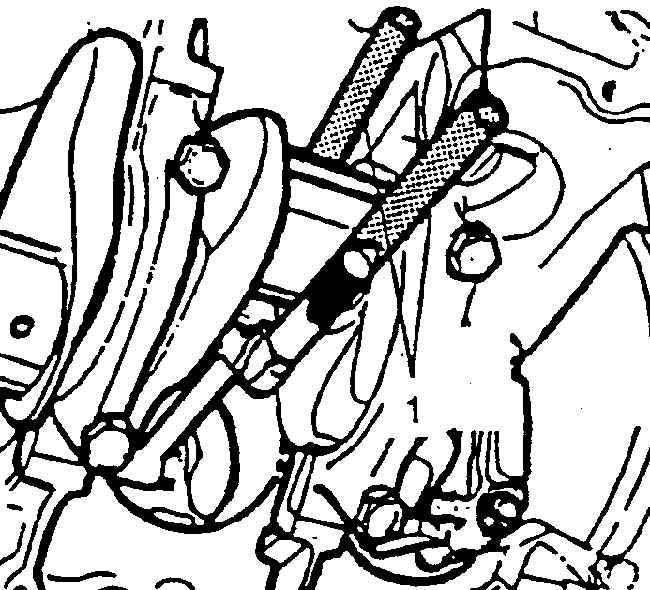

Монтаж предохранительных трубок на шатунные болты

1. Использовать короткие куски шланга диаметром 3/8 дюйма в качестве направляющих при демонтаже поршней в сборе с шатунами.

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Пометить поршни порядковыми номерами цилиндров, в которых они находились.
2. Пометить шатуны и крышки нижних головок, чтобы при сборке не перепутать детали.
3. Повернуть коленчатый вал в положение нижней мертвой точки.
4. Очистить отложения углерода (нагар) в верхней части цилиндров.
Предупреждение

Если на зеркале цилиндра в зоне верхней мертвой точки поршня имеется заметный буртик, его надо удалить до демонта жа из цилиндра поршня в сборе с шатуном. Для этого следует воспользоваться шабером. Не прилагать больший усилий во избежание поломки колец и повреждений поршня.


5. Крышку нижней головки шатуна.
6. Поршень в сборе с шатуном. Вытолкнуть поршень подходящим приспособлением.
Предупреждение

Установить на шатунные болты предохранительные трубки, чтобы не повредить шейку коленчатого вала, см. рис. Монтаж предохранительных трубок на шатунные болты.
