8.6. Установка момента зажигания

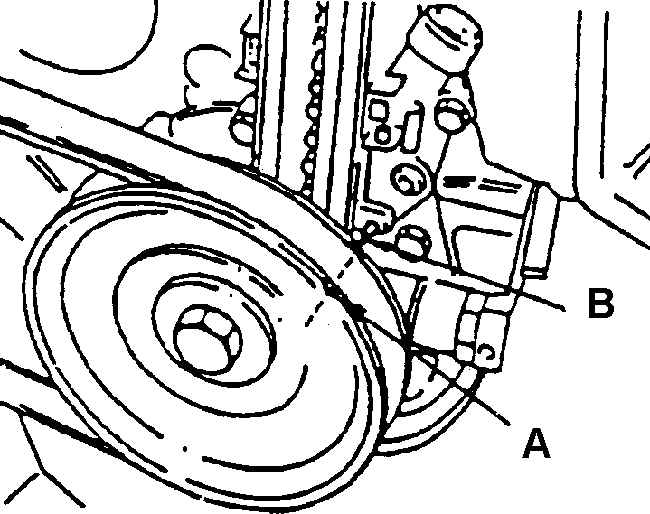

Метки для установки начального угла опережения зажигания

А. МЕТКА НА ШКИВЕ КОЛЕНЧАТОГО ВАЛА
В. УКАЗАТЕЛЬ НА ЗАДНЕЙ КРЫШКЕ ЗУБЧАТОГО РЕМНЯ

Предупреждение

ЭБУ не определяет абсолютное значение угла опережения зажигания. Он рассчитывает только коррекцию относительно первоначально установленного (базового) значения угла опережения зажигания. По этой причине неправильная начальная установка момента зажигания приводит к общему смещению моментов зажигания на всех режимах работы двигателя.

Проверка и установка начального угла опережения зажигания производится следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запустить и прогреть двигатель на холостом ходу до нормальной рабочей температуры.

2. Выключить двигатель и соединить между собой клеммы А и В диагностического разъема.

3. Проверить установку опережения зажигания с помощью стробоскопа, подключенного к проводу высокого напряжения свечи первого цилиндра.
