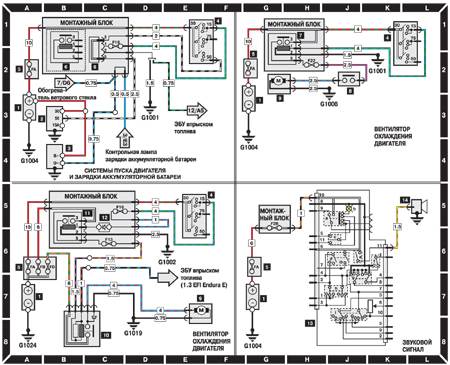

14.6.14. Система пуска, аккумуляторная батарея, вентилятор, звуковой сигнал

МОДЕЛИ ВЫПУСКА С 1996 Г.
1 – аккумуляторная батарея;
2 – стартер;
3 – генератор;
4 – замок зажигания;
5 – дополнительный монтажный блок;
6 – перемычка или реле выключения стартера (модели с АКП);
7 – реле зажигания;
8 – датчик температуры включения вентилятора охлаждения двигателя;
9 – вентилятор охлаждения двигателя;
10 – реле вентилятора охлаждения двигателя;
11 – реле;
12 – диод;
13 – многофункциональный переключатель, выключатель звукового сигнала;
14 – звуковой сигнал
