14.6.16. Фары головного освещения, задний противотуманный фонарь

МОДЕЛИ ВЫПУСКА С 1996 Г.

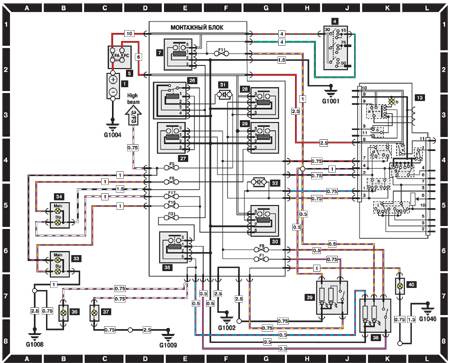

1 – аккумуляторная батарея;
4 – замок зажигания;
5 – дополнительный монтажный блок;
7 – реле зажигания;
13 – многофункциональный переключатель;
d – выключатель освещения;
h – переключатель дальнего/ ближнего
света фар;
26 – реле фар 1;
27 – реле фар 2;
28 – реле дальнего света левой фары;
29 – реле дальнего света правой фары;
30 – реле ближнего света фар;
32 – диод;
33 – левая фара;
34 – правая фара;
35 – реле противотуманного света фар;
36 – левая противотуманная фара;
37 – правая противотуманная фара;
38 – выключатель противотуманных фар;
39 – выключатель противотуманного фонаря;
40 – задний противотуманный фонарь
