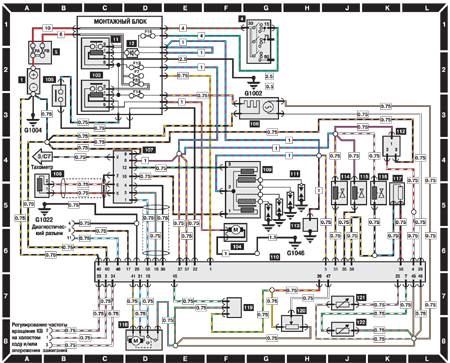

1 – аккумуляторная батарея;
4 – замок зажигания;
5 – дополнительный монтажный блок;
11 – реле;
12 – диод;
103 – реле топливного насоса;
104 – топливный насос;
105 – выключатель;
106 – датчик кислорода;
107 – ЭБУ зажиганием DIS;
108 – датчик угла поворота
коленчатого вала;
109 – катушка зажигания;
110 – ЭБУ впрыском топлива;
111 – свечи зажигания;
112 – датчик скорости автомобиля;
|
113 – конденсатор;
114 – электромагнитный клапан системы холостого хода;
15 – клапан продувки адсорбера;
116 – топливная форсунка;
117 – резистор топливной форсунки;
118 – двигатель управления дроссельной заслонкой;
119 – датчик МАР;
120 – датчик положения дроссельной заслонки;
121 – датчик температуры воздуха во впускном коллекторе;
122 – датчик температуры охлаждения жидкости |
