14.16. Замена поворотного кулака

ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ
1. Ослабьте гайку крепления ступицы колеса и болты крепления колеса при нажатой педали тормоза.
2. Поднимите автомобиль в горизонтальном положении и закрепите его на опорах. Снимите переднее колесо.

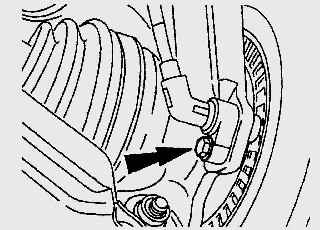

Расположение датчика ABS на поворотном кулаке
Рис. 13.14. Расположение датчика ABS на поворотном кулаке


3. Отверните болт и снимите с поворотного кулака датчик ABS (рис. 13.14).
4. Отверните болты, снимите суппорт и мягкой проволокой закрепите его в арке колеса таким образом, чтобы тормозной шланг не растягивался и не перекручивался.
5. Отверните болты крепления тормозного диска и снимите диск со ступицы колеса. Плотно сидящий диск сбейте легкими ударами пластмассового молотка или снимите съемником.
6. Снимите наконечник рулевой тяги.

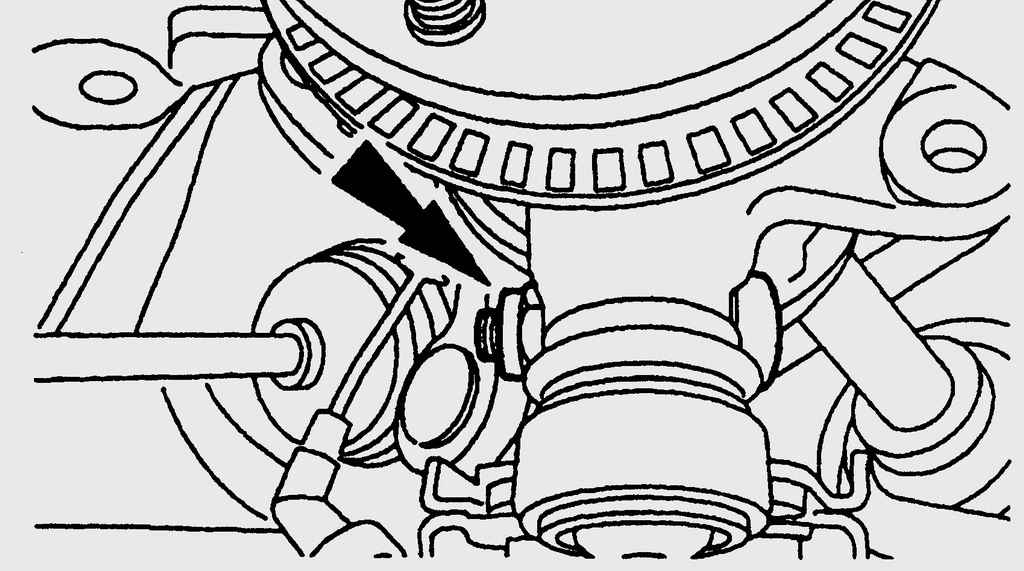

Расположение болта нижнего крепления амортизаторной стойки к поворотному кулаку
Рис. 13.15. Расположение болта нижнего крепления амортизаторной стойки к поворотному кулаку


7. Выверните болт крепления нижней части амортизаторной стойки к поворотному кулаку (рис. 13.15).

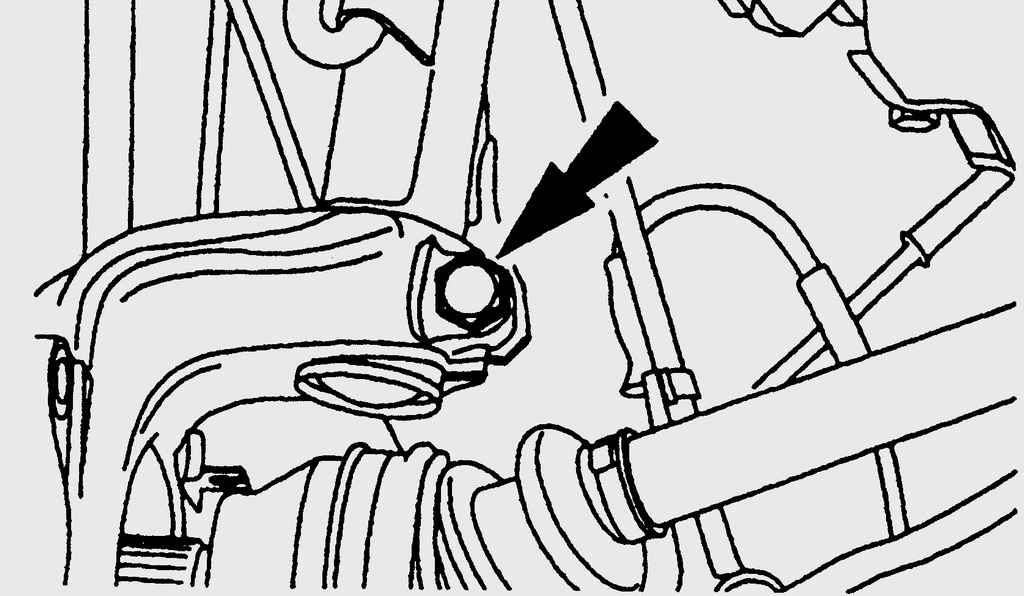

Расположение гайки и болта крепления шарового шарнира нижнего рычага к поворотному кулаку
Рис. 13.16. Расположение гайки и болта крепления шарового шарнира нижнего рычага к поворотному кулаку


8. Отверните гайку, выньте болт и выдавите шаровой шарнир нижнего рычага из поворотного кулака (рис. 13.16). Соблюдайте осторожность, чтобы не повредить защитный чехол шарового шарнира.
9. Отсоедините нижнюю часть амортизаторной стойки от поворотного кулака.

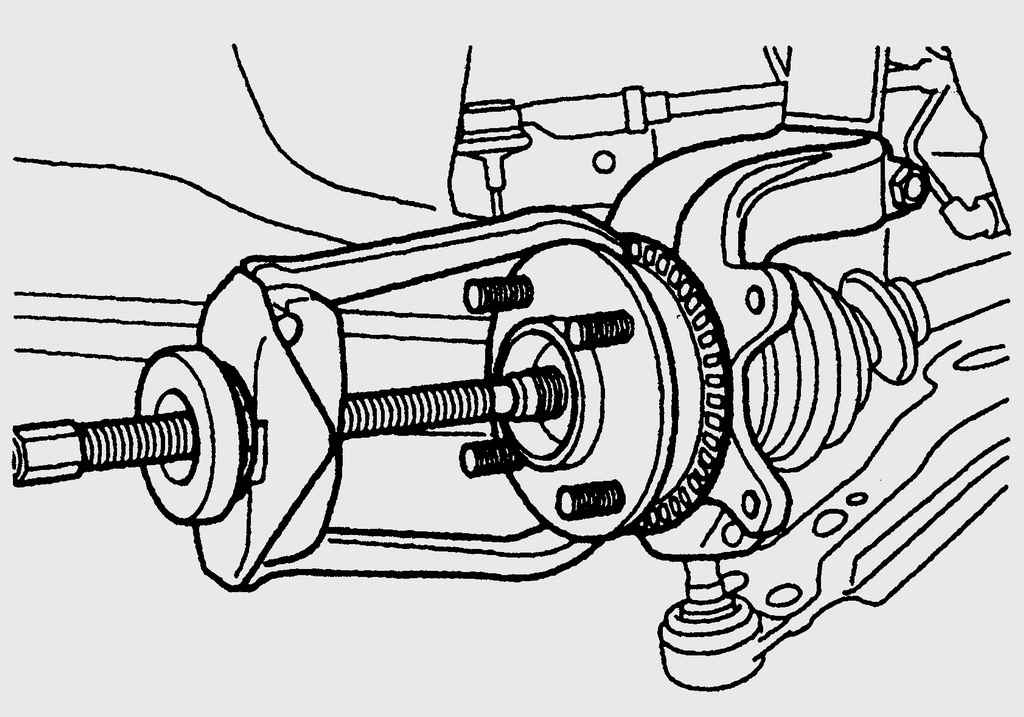

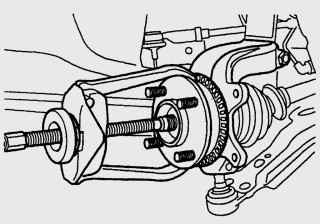

Использование съемника для снятия поворотного кулака с приводного вала
Рис. 13.17. Использование съемника для снятия поворотного кулака с приводного вала


10. Полностью отверните свободную гайку крепления ступицы колеса и съемником снимите поворотный кулак с вала привода колеса (рис. 13.17). Вал привода при этом не должен выйти из внутреннего шарнира равных угловых скоростей.
11. Чтобы исключить повреждение внутреннего шарнира равных угловых скоростей при провисании приводного вала, закрепите вал мягкой проволокой.
12. Снимите поворотный кулак вместе с подшипником ступицы колеса.
