15.26. Замена тросов стояночного тормоза

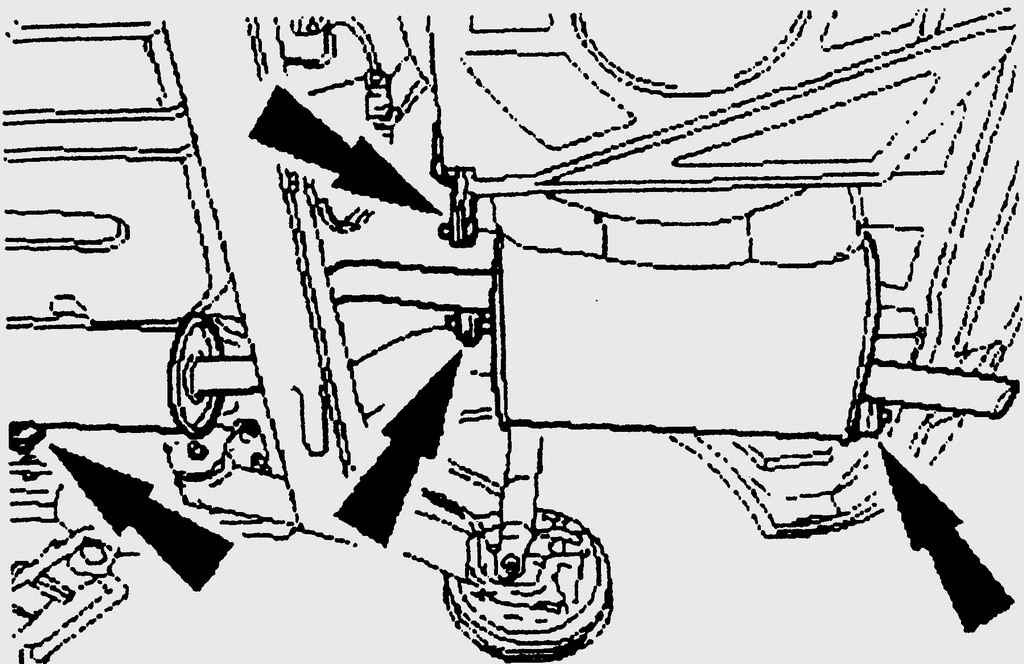

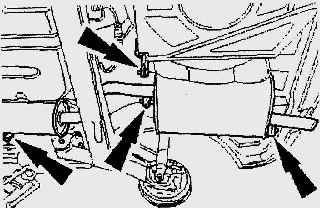

Рис. 14.29. Расположение резиновых опор крепления задней части системы выпуска отработавших газов

1. Поднимите заднюю часть автомобиля и закрепите ее на опорах. Под передние колеса подложите упоры или камни. Снимите задние колеса.

2. Снимите защитный чехол с рычага стояночного тормоза и поднимите вверх по рычагу.

3. Отверните гайку и снимите трос стояночного тормоза с рычага.

4. Освободите из задних резиновых опор систему выпуска отработавших газов (см. рис. 14.29).

5. Домкратом поддержите систему выпуска отработавших газов.

6. Отверните пять гаек крепления средней части теплозащитного экрана и снимите его.

7. Снимите компенсатор с переднего и левого заднего тросов стояночного тормоза.

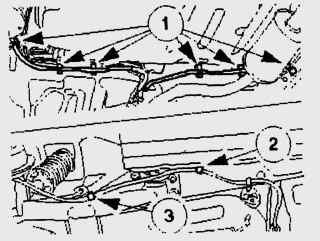

Рис. 14.30. Крепление задних тросов стояночного тормоза: 1 – опоры; 2 – зажим; 3 – фиксатор

8. Снимите тросы стояночного тормоза с опор 1 (рис. 14.30) в нижней части днища кузова, отверните болты крепления зажимов 2 и извлеките тросы стояночного тормоза из фиксаторов 3.

9. Дальнейшие операции аналогичны снятию тормозных барабанов.

10. Установка задних тросов стояночного тормоза проводится в последовательности, обратной снятию.
