16.21. Задние комбинированные фонари автомобилей Courier

ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ
1. Из багажника освободите поворотный зажим крепления обивки.
2. Поднимите обивку из креплений снизу.
3. Отверните барашковую гайку крепления корпуса фонаря.
4. Немного вытяните корпус лампы из кузова, нажмите вниз и снимите с автомобиля.

Расположение крепежных выступов держателя ламп заднего фонаря автомобилей Courier

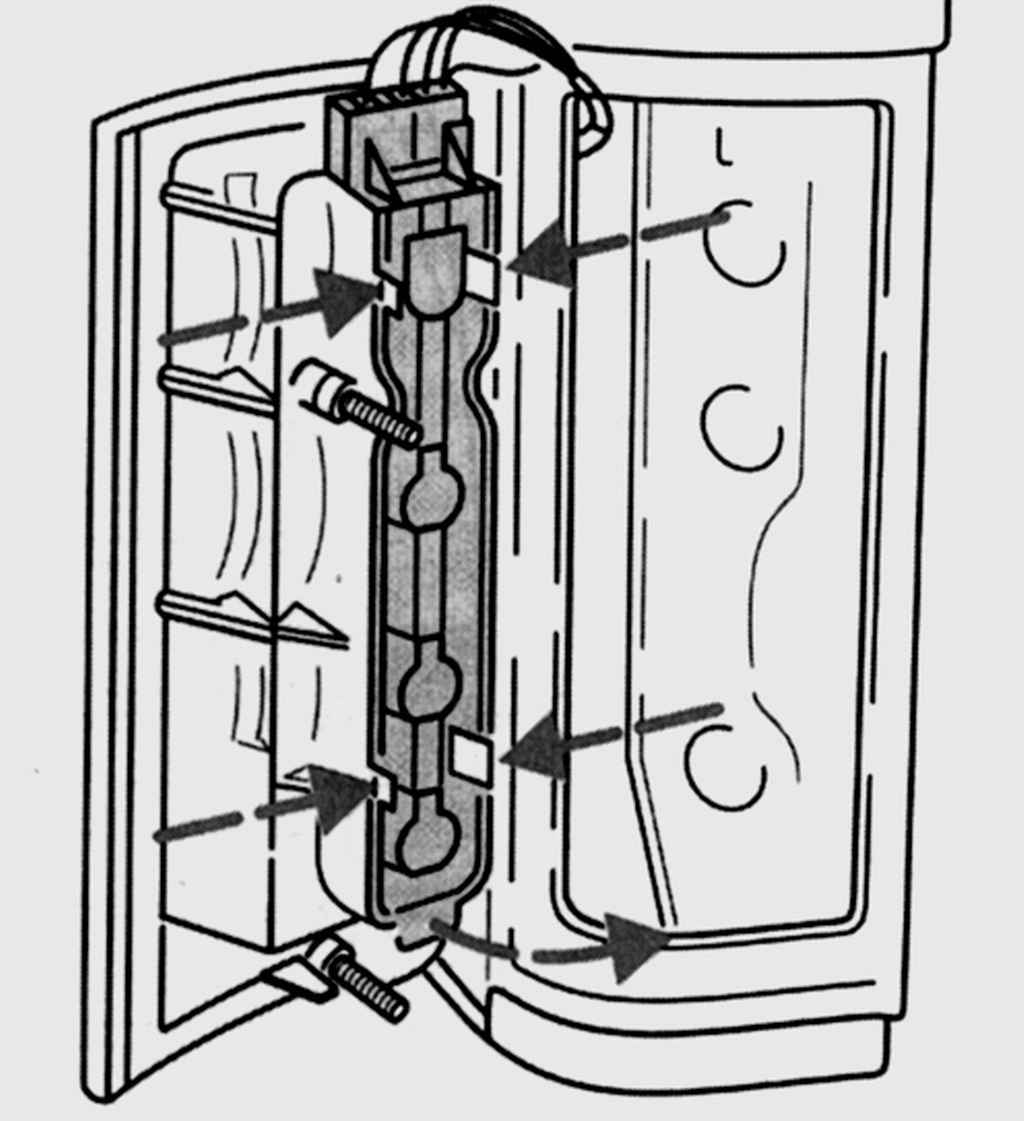

Рис. 15.24. Расположение крепежных выступов держателя ламп заднего фонаря автомобилей Courier


5. Сначала сожмите нижние крепежные выступы держателя ламп и отсоедините от корпуса (рис. 15.24). Потом сожмите верхние выступы и снимите держатель ламп с заднего фонаря.

Расположение ламп на держателе заднего фонаря автомобилей Courier

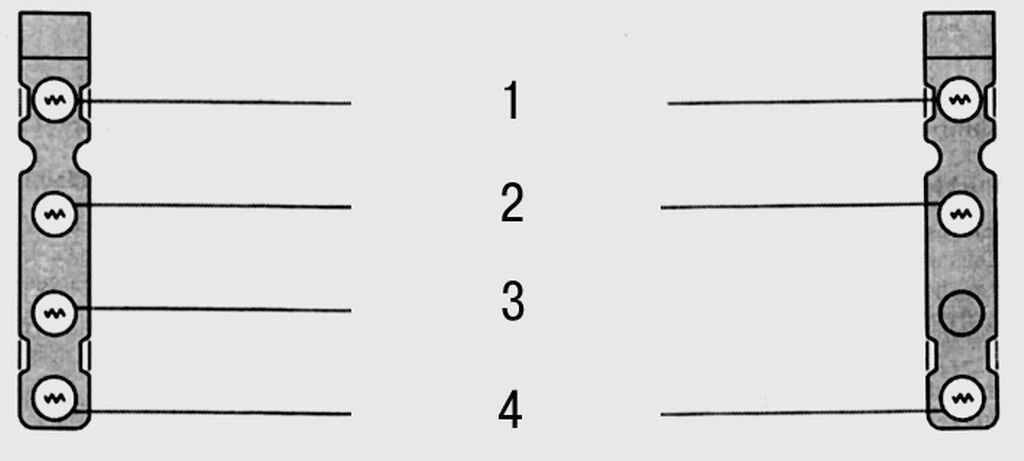

Рис. 15.25. Расположение ламп на держателе заднего фонаря автомобилей Courier: 1 – лампа габаритного освещения/стоп-сигнала, 5/ 21 Вт; 2 – лампа указателя поворота, 21 Вт; 3 – лампа противотуманного света, 21 Вт; 4 – лампа заднего хода, 21 Вт


6. Нажмите на лампу и в этом положении поверните ее против часовой стрелки, затем извлеките из патрона держателя (рис. 15.25). Установите новую лампу.

ПРАКТИЧЕСКИЕ СОВЕТЫ
Периодическая замена ламп накаливания
Лампы, устанавливаемые в автомобиле, имеют относительно небольшой срок службы, так как на них постоянно воздействуют вибрации и высокая температура от нагретой спирали в маленькой колбе лампы. Под воздействием высокой температуры пары металла от металлической спирали в обычных лампах осаждаются на внутренней поверхности колбы лампы, уменьшая ее прозрачность. Поэтому один раз в два года заменяйте лампы накаливания в фонарях наружного освещения (кроме галогеновых ламп). Лампы, которые необходимо заменить, определяются по слегка затемненной стеклянной колбе.
