17.13. Снятие наружной антенны

Антенне не требуется техническое обслуживание, но она может быть повреждена при автоматической мойке автомобиля, и ее необходимо будет заменить.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите радиоприемник и с его обратной стороны отсоедините антенный провод.

3. Тонкой отверткой осторожно выньте лампу освещения салона из обивки крыши, подложив под отвертку чистую ткань.

4. Отклоните лампу с тремя проводами к ветровому стеклу и временно закрепите липкой лентой.

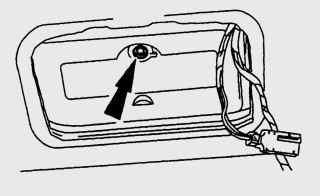

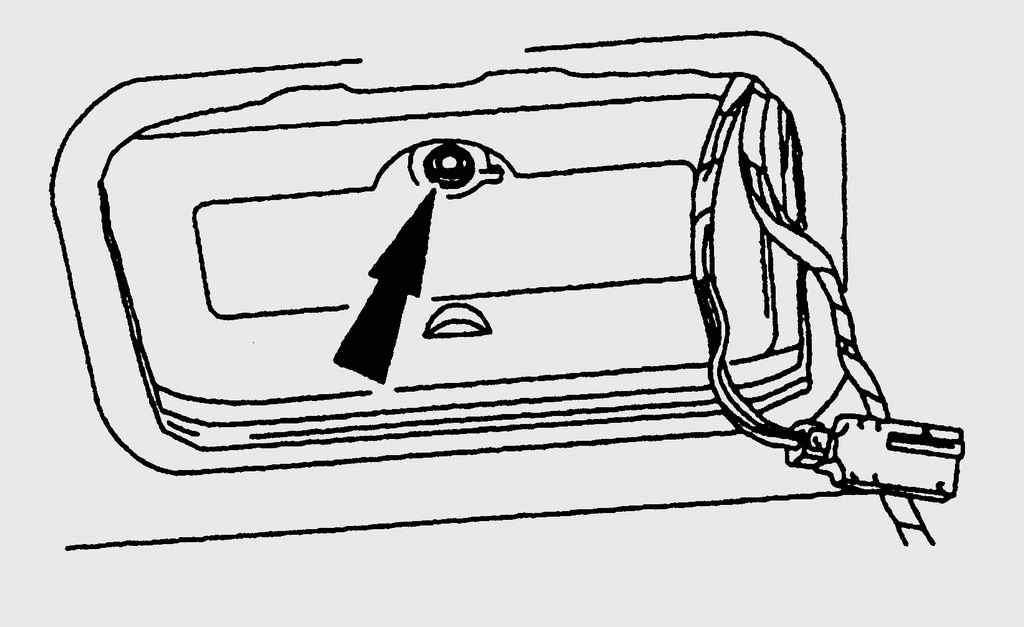

Рис. 16.18. Расположение винта крепления основания наружной антенны

5. Через открывшееся отверстие выверните винт крепления основания антенны, предварительно пометив расположение провода антенны (рис. 16.18).

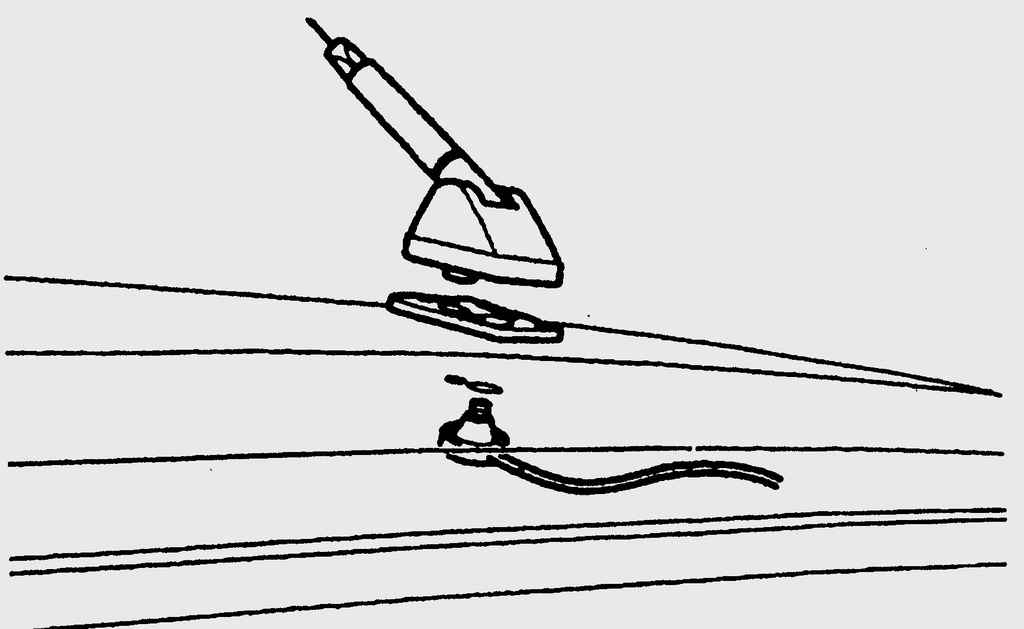

Рис. 16.19. Снятие наружной антенны вместе с резиновой прокладкой

6. Вытяните провод антенны и снимите ее с крыши вместе с основанием и резиновой прокладкой (рис. 16.19).

7. Установите антенну с резиновой прокладкой на крышу и рукой из салона вверните крепежный винт.

8. Отрегулируйте положение антенны на крыше и окончательно затяните винт.

9. Дальнейшая установка проводится в последовательности, обратной снятию.
