4.17. Снятие моторедуктора очистителя ветрового стекла

ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ
1. Поднимите рычаги стеклоочистителя, включите моторедуктор на 30 с. Выключите моторедуктор — рычаги стеклоочистителя должны вернуться в исходное положение.
2. Отсоедините аккумуляторную батарею и снимите рычаги стеклоочистителя.
3. Снимите резиновое уплотнение с края передней стенки.
4. Снимите крышку блока предохранителей.

Расположение двух болтов справа на обивке передней стенки
Рис. 3.25. Расположение двух болтов справа на обивке передней стенки


5. Отверните два болта справа на обивке передней стенки (рис. 3.25).

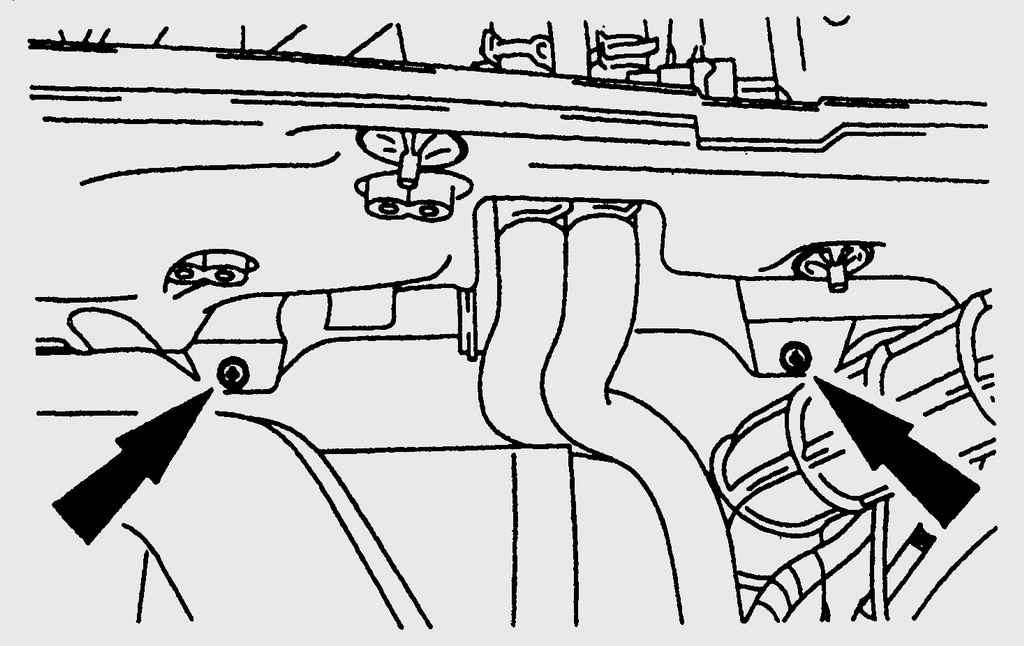

Расположение двух болтов слева на передней стенке
Рис. 3.26. Расположение двух болтов слева на передней стенке


6. Отверните два болта слева на обивке передней стенки (рис. 3.26).

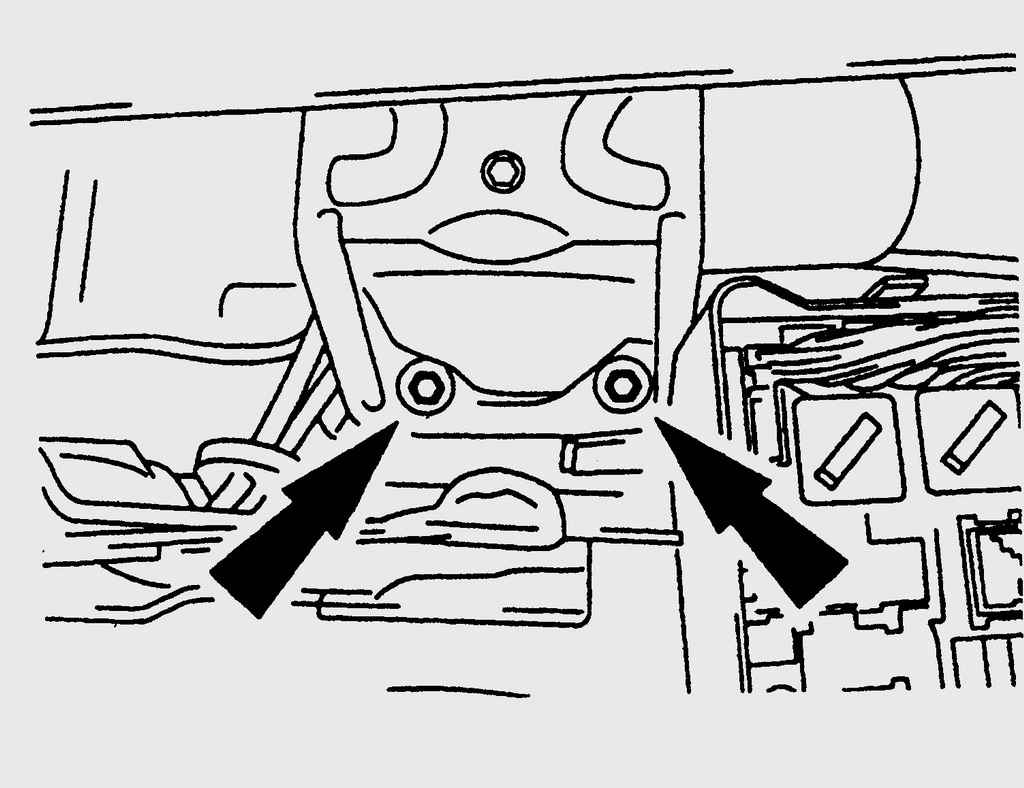

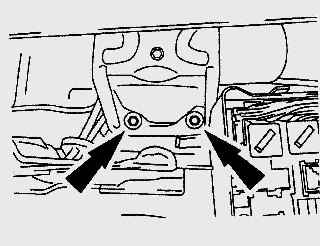

Расположение болтов крепления моторедуктора стеклоочистителя
Рис. 3.27. Расположение болтов крепления моторедуктора стеклоочистителя


7. Выверните болты крепления моторедуктора стеклоочистителя (рис. 3.27).
8. Отсоедините универсальный разъем от моторедуктора.
9. Достаньте моторедуктор вместе с системой тяг.
10. Отверните три болта и одну гайку, разъедините моторедуктор и тяги рычагов.
11. Перед установкой проверьте, действительно ли моторедуктор возвращает рычаги в исходное положение. Для этого подключите универсальный разъем и кратковременно включите моторедуктор.
12. Соедините моторедуктор с тягами рычагов (моменты затяжки болтов 10 Н·м, гайки 25 Н·м). Дальнейшую установку проводите в последовательности, обратной снятию.
13. После установки проверьте работу стеклоочистителя на мокром стекле. Если необходимо, отрегулируйте положение рычагов стеклоочистителя.
