13.9. Замена насоса гидроусилителя рулевого управления

Так как процесс замены насоса гидроусилителя рулевого управления одинаков для всех двигателей, то в данном разделе мы остановимся на варианте насоса с двигателем Zetec-SE. Мастерские Ford при выполнении этих работ используют следующий специальный инструмент:
- цанга для тефлонового кольца 211-188 (13-015);
- ключ 307-242 (17-049).
Снятие насоса гидроусилителя рулевого управления проводите в следующей последовательности:
- снимите ремень привода вспомогательных агрегатов, как описывалось ранее;
- поднимите переднюю часть автомобиля и надежно зафиксируйте на подставках;
- снимите трубопровод охладителя рабочей жидкости с помощью специального ключа. Рабочую жидкость слейте в чистую емкость;
- опустите автомобиль;
- отсоедините питающий бачок и отведите в сторону;
- снимите подводящий шланг. Рабочую жидкость слейте в чистую емкость;
- отсоедините контактный разъем от датчика давления в гидросистеме гидроусилителя;

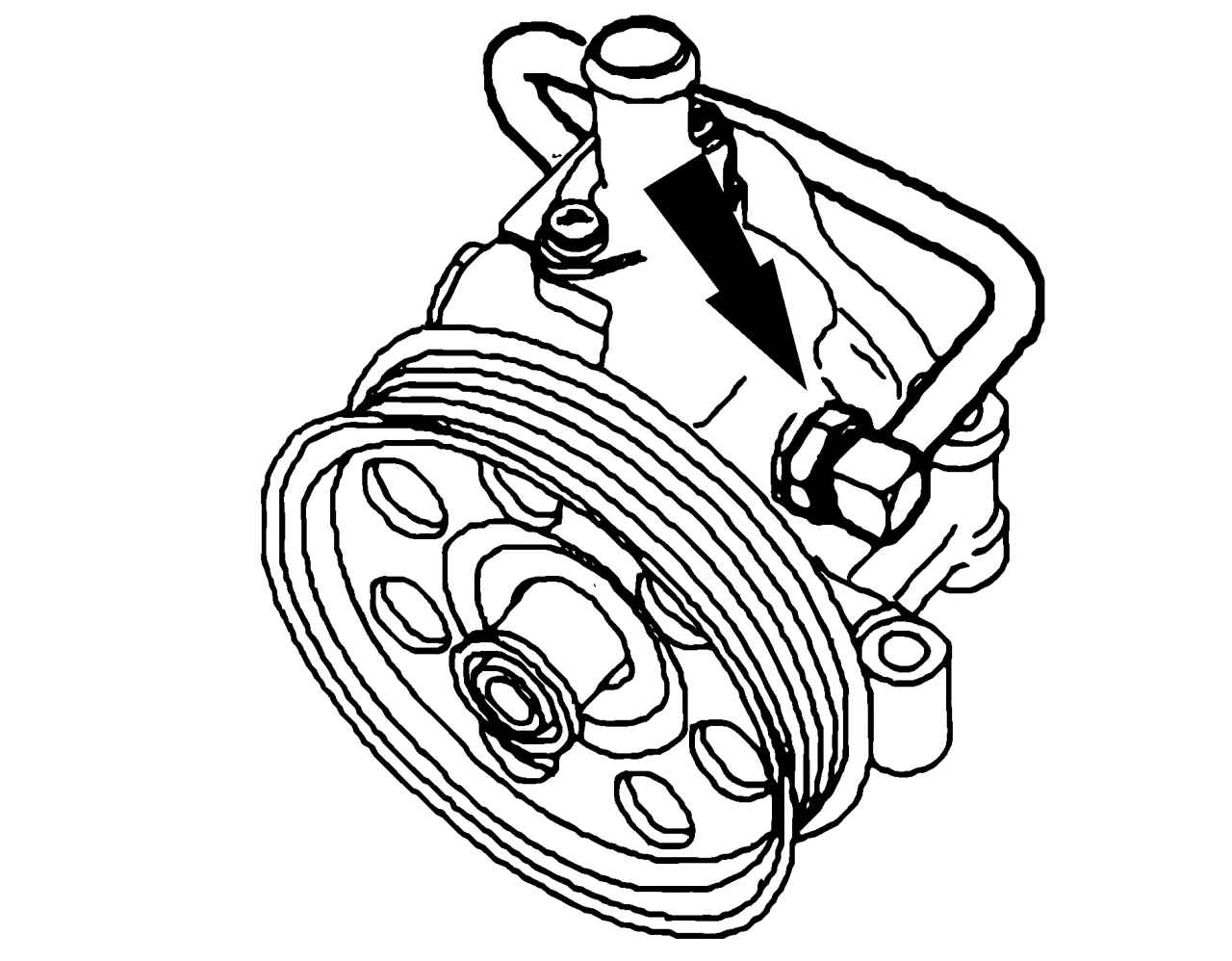

Снятие напорного трубопровода
Рис. 279. Снятие напорного трубопровода



- снимите напорный трубопровод (рис. 279);

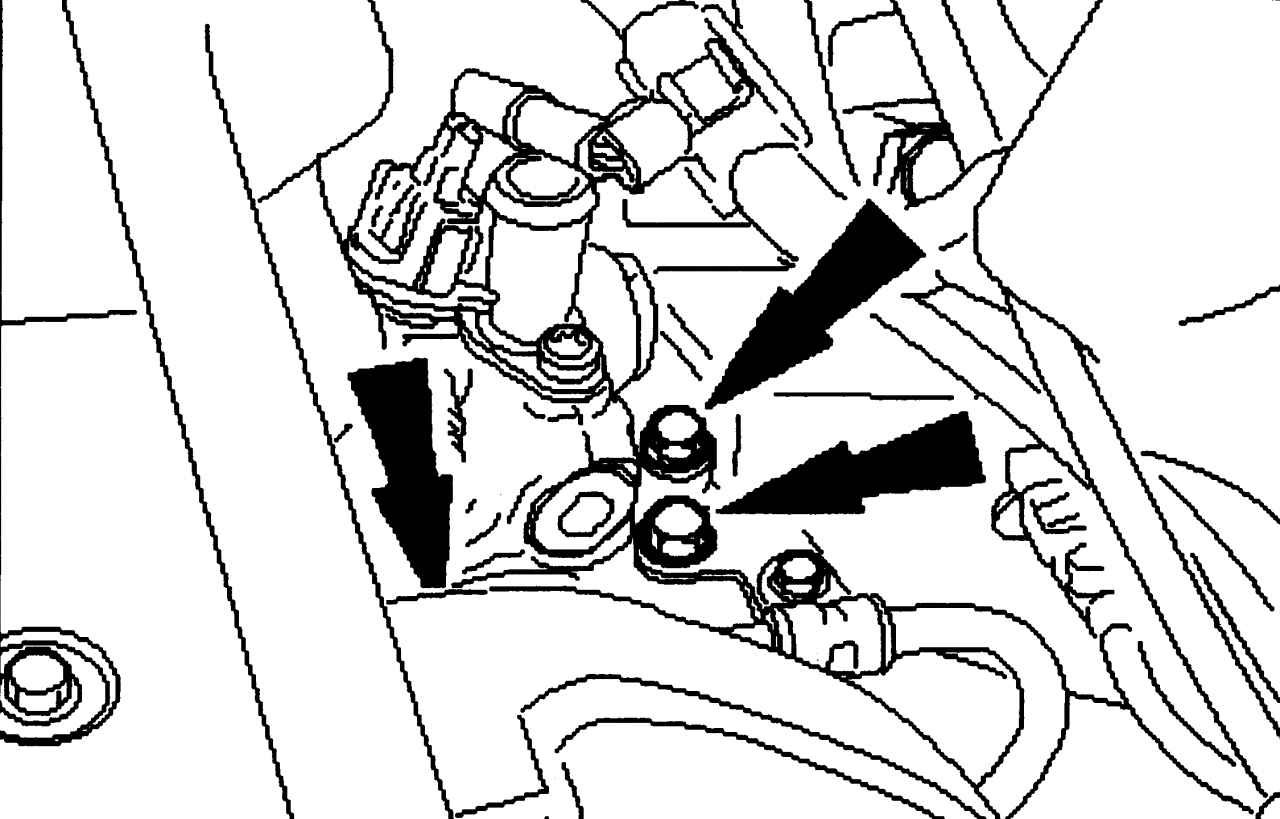

Снятие насоса
Рис. 278. Снятие насоса



- отверните болты крепления насоса и снимите его (рис. 278).
Установку насоса гидроусилителя рулевого управления проводите в следующей последовательности:
- при установке нового насоса проверьте тефлоновое прокладочное кольцо и при необходимости замените на новое;
- закончите установку в последовательности, обратной снятию;
- удалите воздух из гидросистемы гидроусилителя рулевого управления.
