13. Рулевое управление





Технические данные
Тип
Реечный механизм с гидроусилителем
Передаточное число
14,7
Объем масла в системе гидроусилителя рулевого управления, л
0,5
Марка масла
WSA-M2C195-A


Элементы конструкции рулевого управления

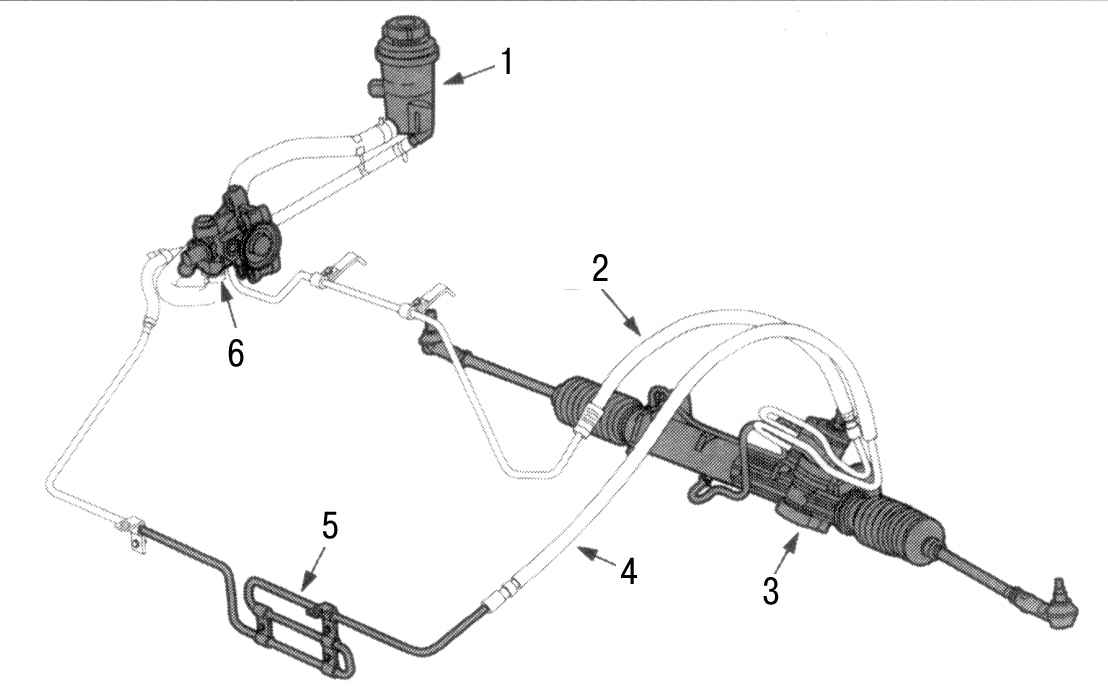

Рис. 266. Элементы конструкции рулевого управления: 1 — питающий бачок гидроусилителя рулевого управления; 2 — напорный трубопровод; 3 — рулевой механизм; 4 — возвратный трубопровод; 5 — охладитель; 6 — насос гидроусилителя рулевого управления



Поведение и безопасность движения автомобиля во многом зависят от конструкции и состояния рулевого управления. На автомобилях Focus устанавливается современный реечный механизм управления (рис. 266).
Ремонт рулевого управления требует профессиональных знаний и специального инструмента, а также оптических, электронных измерительных приборов. Поэтому это работа для специалиста и лучше ее выполнять в специализированной мастерской.
