5.5. Замена топливного фильтра

Бензиновый двигатель
Для замены топливного фильтра выполните следующие операции:
- выньте предохранитель топливного фильтра;
- запустите двигатель и оставьте работать на холостом ходу, до тех пор, пока двигатель не остановится;
- для того чтобы убедиться, что топливопровод не под давлением, проверните двигатель стартером примерно пять секунд;
- снимите провод «массы» с отрицательной клеммы аккумуляторной батареи;
- установите предохранитель топливного насоса;
- поднимите автомобиль и надежно установите его на подставки;
- поставьте емкость под топливный фильтр (вблизи правых задних колес рядом с баком);

Снятие системы улавливания паров бензина

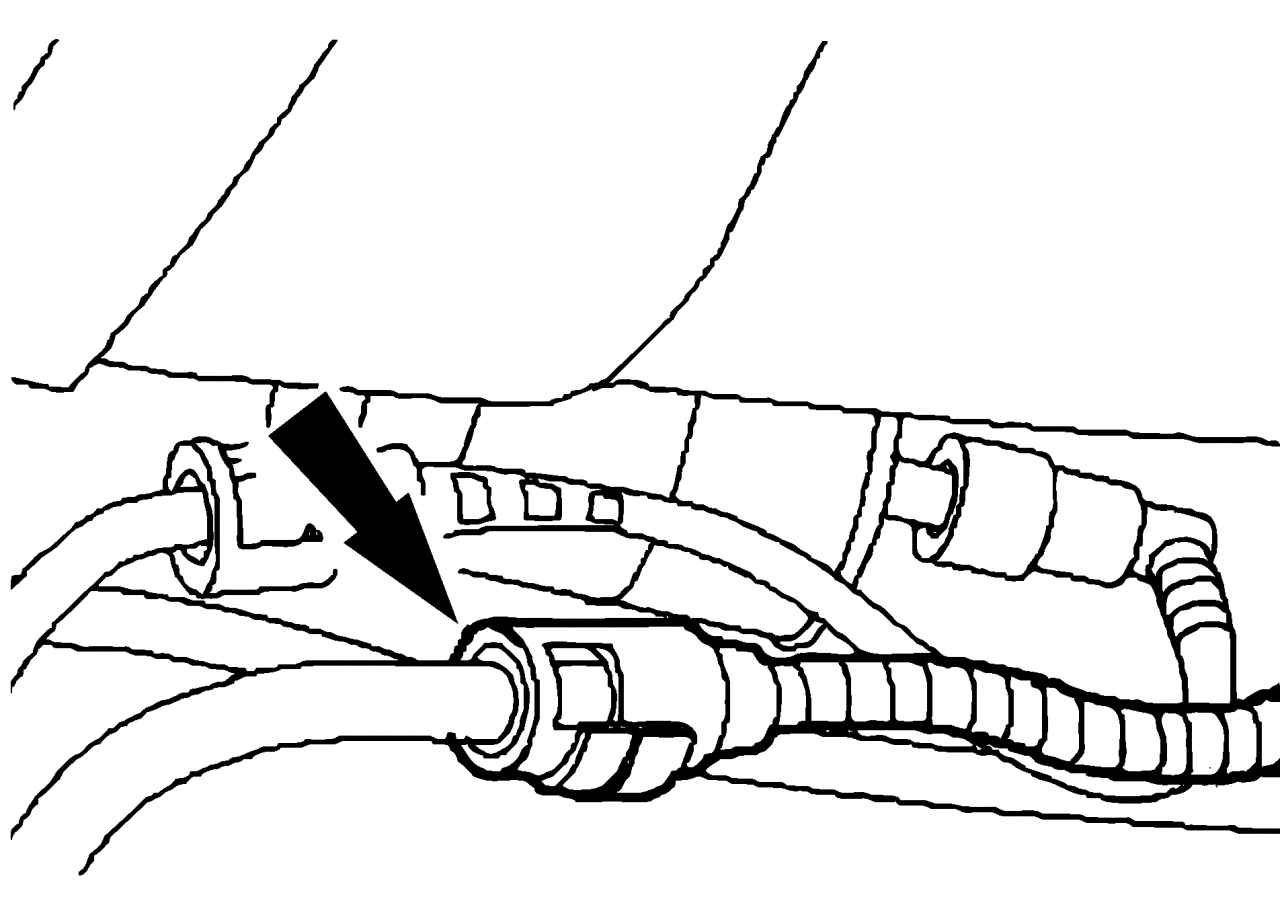

Рис. 184. Снятие системы улавливания паров бензина



- снимите соединение трубопроводов системы улавливания паров топлива (рис. 184);

Снятие подающего трубопровода с топливного насоса

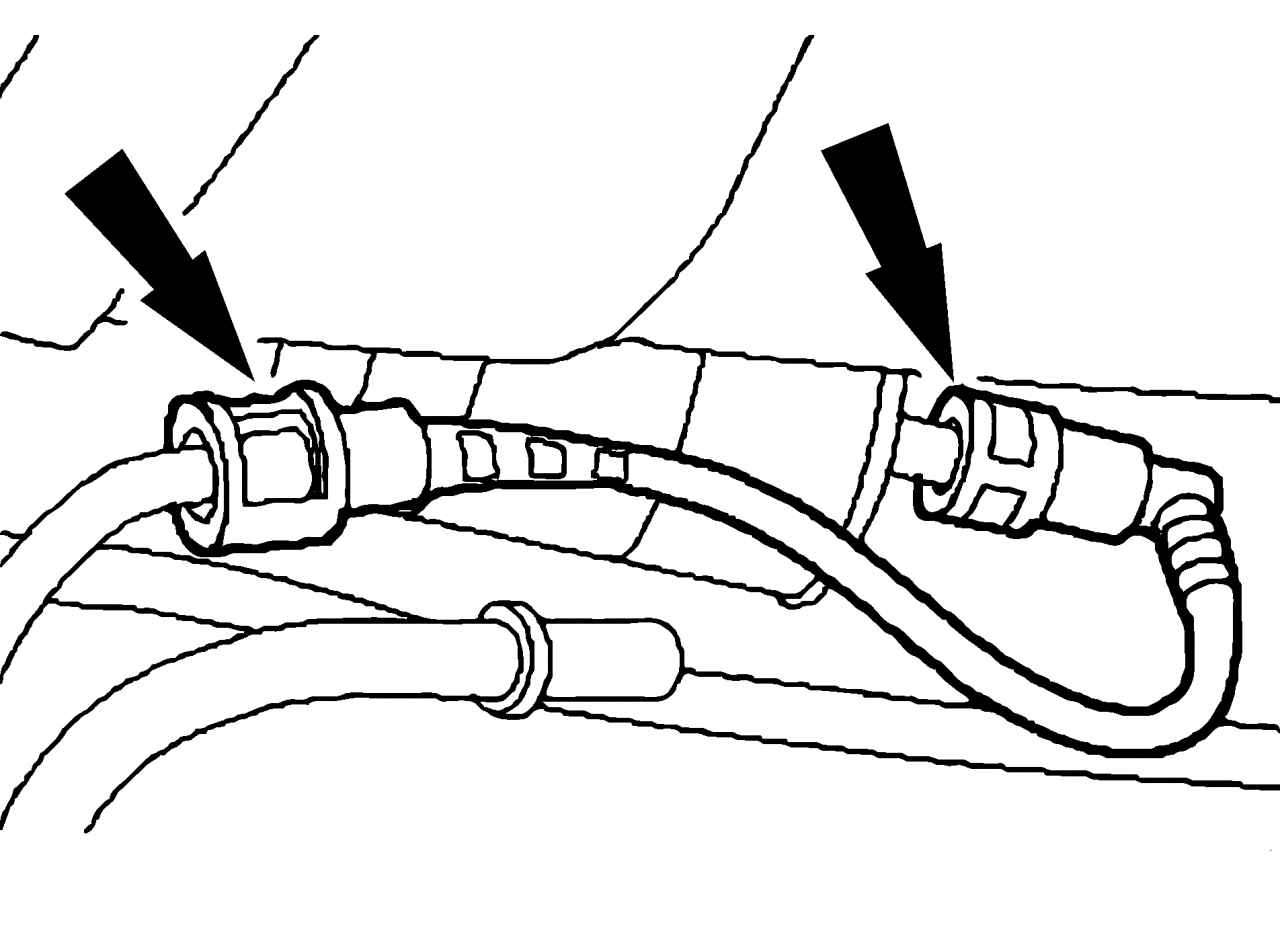

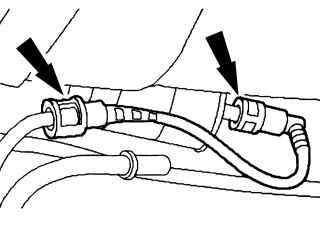

Рис. 185. Снятие подающего трубопровода с топливного насоса



- осторожно снимите подающий трубопровод с топливного фильтра (рис. 185);
- старый фильтр снимите с держателя, слейте остатки топлива и утилизируйте фильтр;
- при установке нового фильтра обратите внимание на направление подачи топлива, показанное стрелкой на корпусе;
- установку фильтра проводите в последовательности, обратной снятию;
- соедините провод «массы» с отрицательной клеммой аккумуляторной батареи, заведите двигатель и дайте ему поработать 30 с;
- тщательно проверьте соединения трубопроводов на неплотности;
- опустите автомобиль.
Дизельный двигатель
Для замены топливного фильтра выполните следующие операции:
- отсоедините провод «массы» от отрицательной клеммы аккумуляторной батареи;

Снятие топливопроводов с фильтра

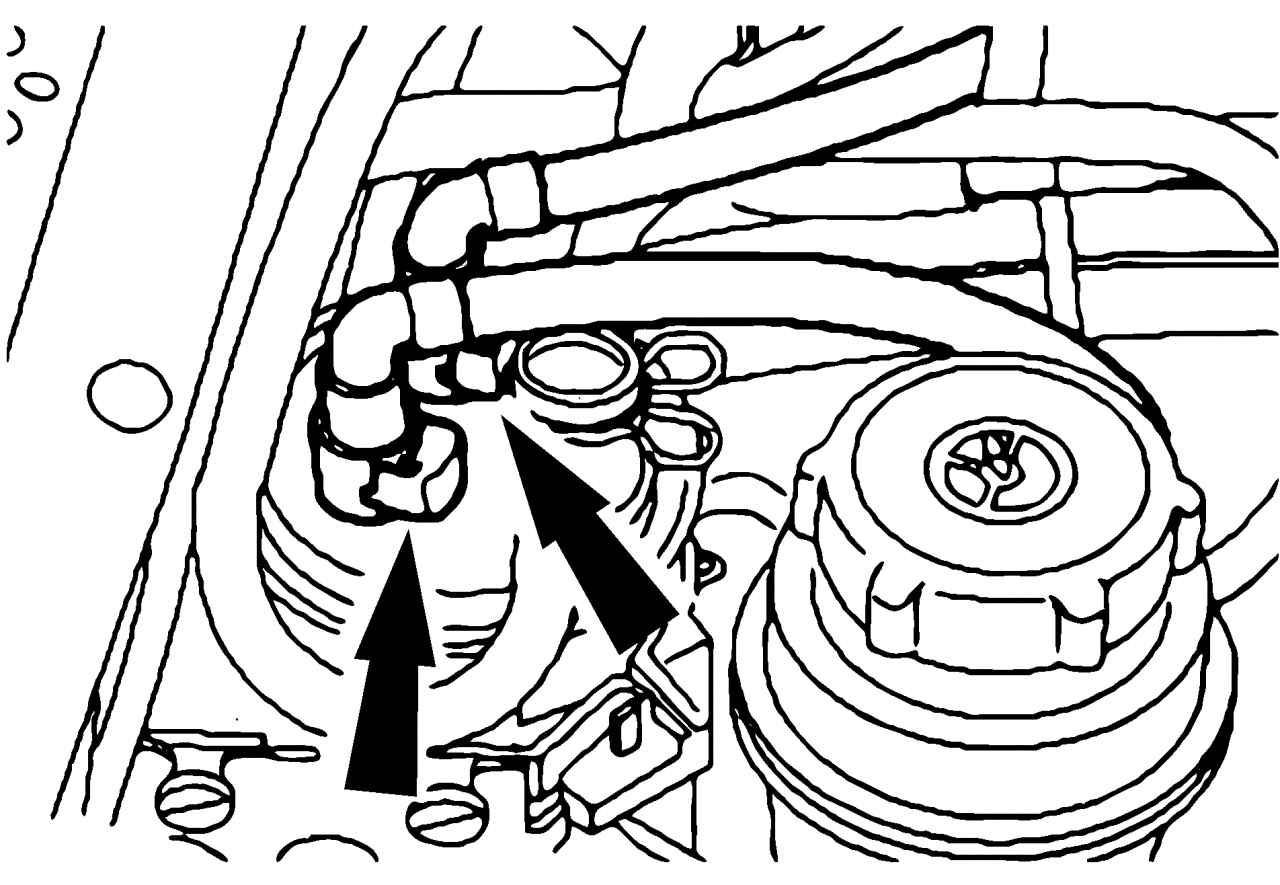

Рис. 186. Снятие топливопроводов с фильтра



- снимите подводящий топливопровод c меткой белого цвета и подающий с меткой красного цвета с топливного фильтра (рис. 186).

Снятие топливного фильтра

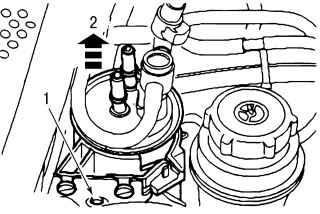

Рис. 187. Снятие топливного фильтра: 1 — зажим; 2 — топливный фильтр



- снимите топливный фильтр с держателя, для этого сожмите зажим 1 (рис. 187) и выньте фильтр 2 вверх;
- новый фильтр перед установкой заполните дизельным топливом;
- совместите метки на корпусе фильтра и держателе;
- окончание установки проводите в последовательности, обратной снятию;
- соедините провод «массы» с отрицательной клеммой аккумуляторной батареи и запустите двигатель;
- проверьте фильтр и соединения на неплотности.
