9. Коробка передач






Тип
Механическая, трехходовая, двухвальная, пятиступенчатая, с троссовым управлением
Модель коробки передач
iB5
MTX-75 (бензиновый двигатель)
MTX-75 (дизельный двигатель)
Передаточные числа
1-я передача
2-я передача
3-я передача
4-я передача
5-я передача
заднего хода
Главная передача

3,58
1,93
1,28
0,95
0,76
3,62
4,06*/3,16**

3,42
2,14
1,45
1,03
0,77
3,46
4,06

3,67
2,05
1,25
0,87
0,67
3,56
3,41*/3,56**
* С ноября 1999 г.; ** До ноября 1999 г


iB5
MTX-75(бензиновый двигатель)
MTX-75(дизельный двигатель)
Автоматическая коробка передач
Объем заливаемого масла, л
2,3
1,9
1,9
4,5
Марка масла
WSD-M2C200-C
ESD-M2C186-A
WSD-M2C200-C
WSS-M2C202-B


Коробка передач iB5

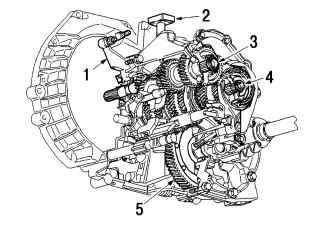

Рис. 221. Коробка передач iB5: 1 — рабочий цилиндр сцепления; 2 — сапун; 3 — первичный вал; 4 — вторичный вал; 5 — дифференциал



В зависимости от вариантов устанавливаемых на автомобили Focus двигателей соответственно устанавливаются и различные варианты коробок передач. Коробка передач iB5 устанавливается с двигателями 1,4 л Zetec-SE, 1,6 л Zetec-SE и 1,8 л Zetec-E (рис. 221). С двигателем 2,0 л Zetec-E и обоими дизельными двигателями устанавливается коробка передач МТХ-75.

Автоматическая коробка передач 4F27E

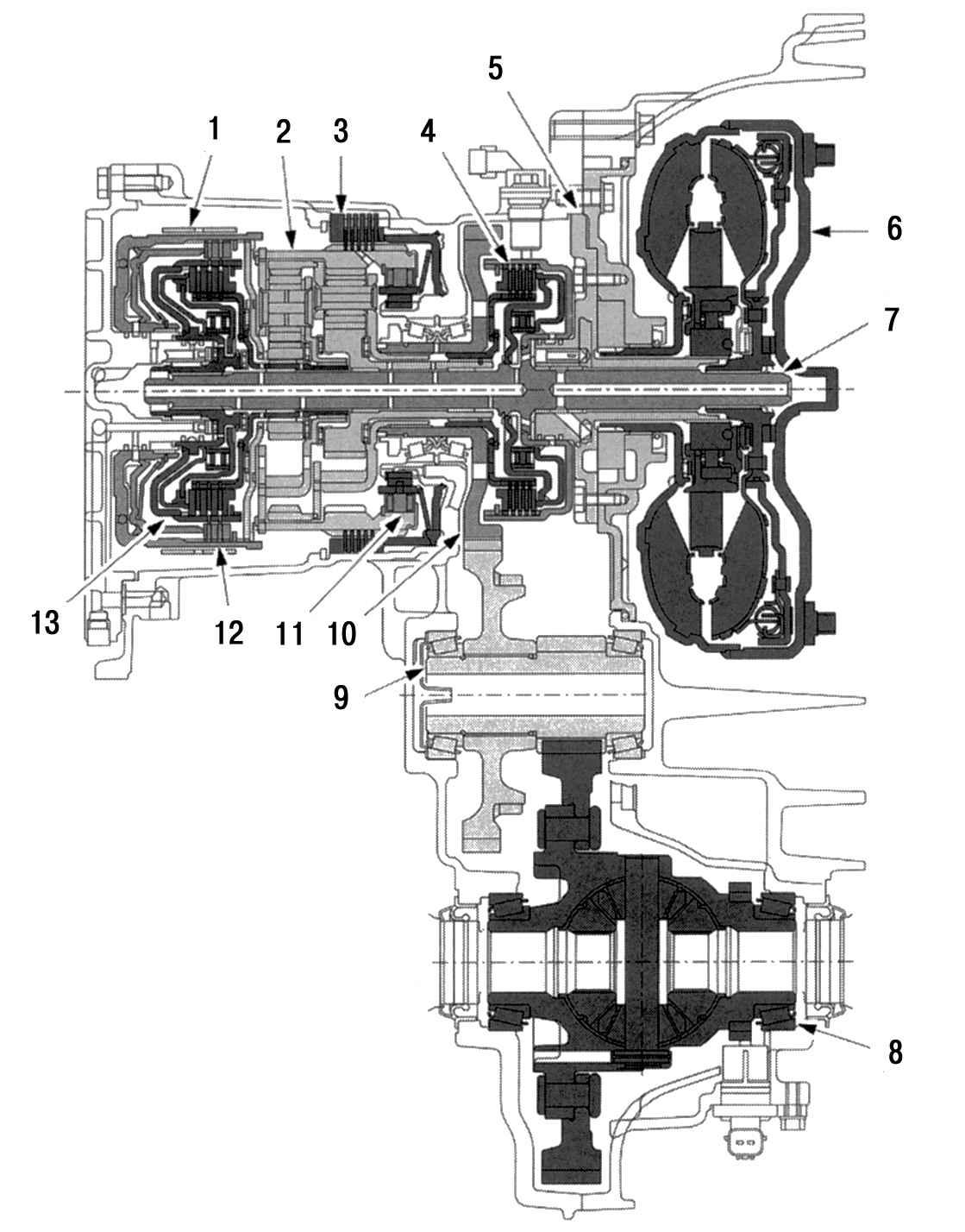

Рис. 222. Автоматическая коробка передач 4F27E: 1 — ленточный тормоз; 2 — планетарный механизм; 3, 4, 12 и 13 — многодисковые фрикционы; 5 — масляный насос; 6 — гидротрансформатор; 7 — входной вал; 8 — промежуточная шестерня; 9 — дифференциал; 10 — шестерня; 11 — муфта свободного хода



Автоматическая коробка передач с обозначением 4F27E Ford устанавливается с двигателем 1,6 л Zetec-SE. В разработке этой коробки принимала участие фирма Mazda. Коробка передач имеет электронное управление и функцию блокировки гидротрансформатора. Имеющиеся в коробке передач два планетарных ряда создают различные варианты передаточных отношений (рис. 222).
Срок службы современных коробок передач соответствует сроку службы автомобиля. Для ремонта коробок передач требуется специальный инструмент, поэтому их ремонт мы рекомендуем проводить в специализированных мастерских. В данном разделе приводится описание регулировочных работ, а также работ по снятию и установке разных вариантов коробок передач.
