1.2. Паспортные данные

Идентификационный номер (VIN) автомобиля, модель двигателя, название завода-изготовителя, год выпуска и информация о сертификации указаны в идентификационной табличке...
…приклеенной к правой средней стойке автомобиля.


Идентификационная табличка

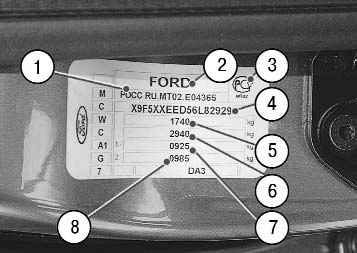

Рис. 1.5. Идентификационная табличка: 1 – номер одобрения типа транспортного средства России; 2 – завод-изготовитель; 3 – знак соответствия сертификации; 4 – идентификационный номер автомобиля; 5 – полная допустимая масса автомобиля; 6 – полная допустимая масса автомобиля с прицепом; 7 – допустимая нагрузка на переднюю ось автомобиля; 8 – допустимая нагрузка на заднюю ось автомобиля

На рис. 1.5 показаны все приведенные в идентификационной табличке сведения об автомобиле.
Кроме того, идентификационный номер автомобиля указан в левом нижнем углу проема ветрового окна…
…и на полу автомобиля со стороны переднего пассажира под шумоизоляцией. Для того чтобы посмотреть номер, отогните вырезанную часть шумоизоляции.
Номер продублирован и на полу автомобиля под подушкой заднего сиденья под ковровым покрытием.

Примечание
С левой стороны на рамке ветрового окна под панелью приборов отрывными заклепками прикреплена табличка, на которой продублированы последние восемь знаков идентификационного номера (VIN), указаны цвета кузова и салона автомобиля, число дверей.

Расшифровка идентификационного номера, например X9F5XXEED56L00000:
X9F — международный код завода-изготовителя (завод в г. Всеволожске);
5 – тип кузова (3 – трехдверный хэтчбек; 4 – седан; 5 – пятидверный хэтчбек; W — универсал);
ХХ — константа;
Е — компания-производитель и страна производства (Ford Motor Company, Россия);
Е — код сборочного завода (завод во Всеволожске);
D — код модели (Focus);
5 – тип кузова (3 – трехдверный хэтчбек; 4 – седан; 5 – пятидверный хэтчбек; W — универсал);
6 – год выпуска (2006-й);
L — код месяца выпуска (табл. 1.2);
00000 – серийный номер.


Расположение номера и обозначение модели бензиновых двигателей рабочим объемом 1,4 и 1,6 л (дроссельный узел для наглядности снят)

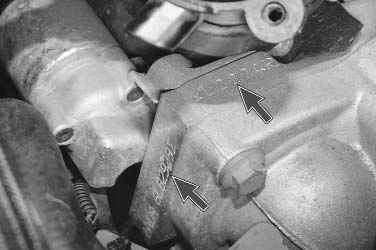

Рис. 1.6. Расположение номера и обозначение модели бензиновых двигателей рабочим объемом 1,4 и 1,6 л (дроссельный узел для наглядности снят)

Номер и обозначение модели бензиновых двигателей рабочим объемом 1,4 и 1,6 л выбиты на приливе блока цилиндров за дроссельным узлом (рис. 1.6).
Номер и обозначение модели бензиновых двигателей рабочим объемом 2,0 л выбиты на задней части блока цилиндров с левой стороны (по направлению движения автомобиля).
Номер и обозначение модели дизельных двигателей рабочим объемом 1,8 л выбиты на впускной трубе.

Таблица 1.2 Коды месяца выпуска автомобиля
