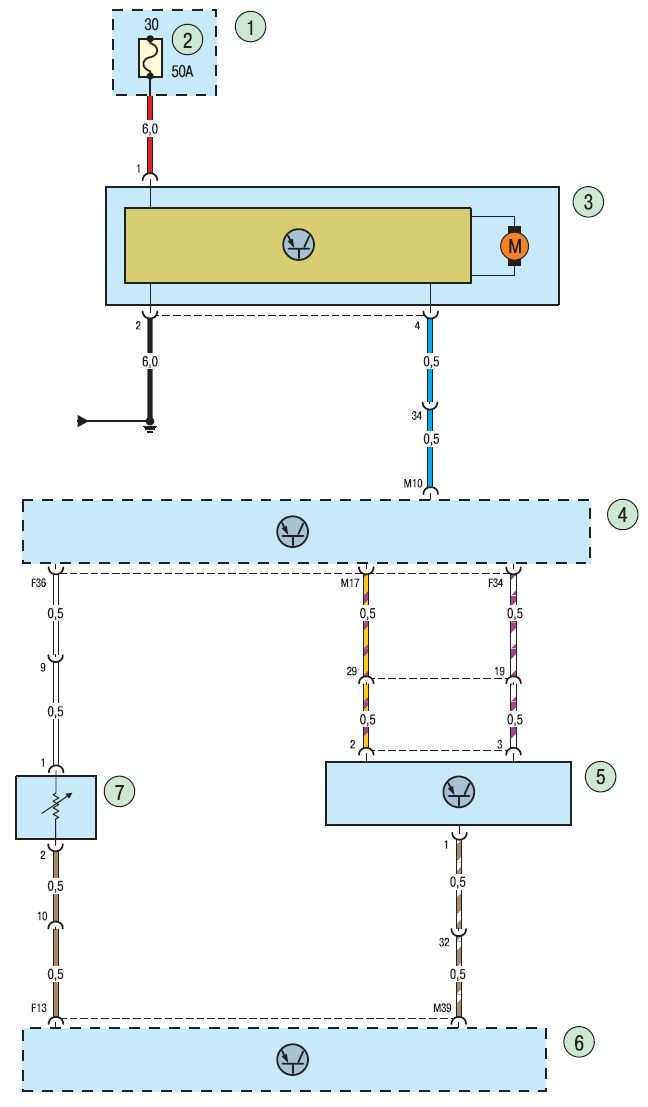

Схема 8б. Соединения системы кондиционирования воздуха
1 - монтажный блок предохранителей; 2 - предохранитель 50 А; 3 - блок электровентиляторов системы охлаждения; 4, 6 - электронный блок управления двигателем и трансмиссией; 5 - выключатель системы кондиционирования воздуха; 7 - датчик температуры охлаждающей жидкости
