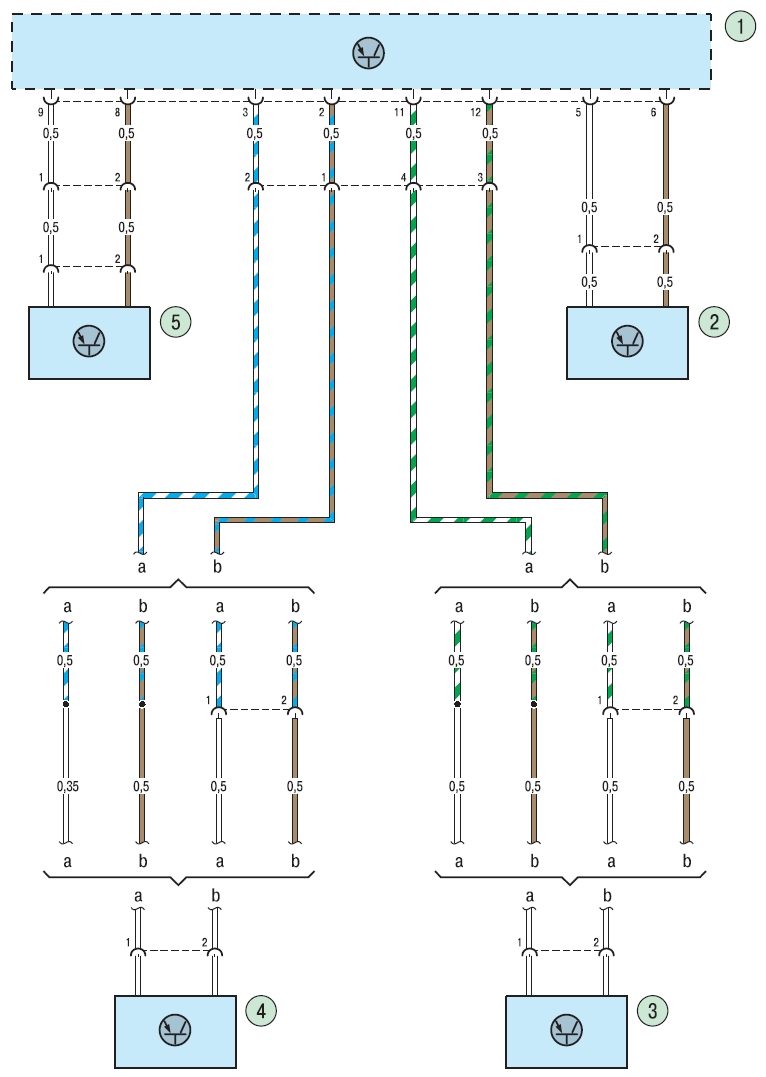

19.19. Схема 10б. Соединения антиблокировочной системы тормозов (АБС)

1 - электронный блок антиблокировочной системы тормозов; 2 - датчик скорости вращения правого переднего колеса; 3 - датчик скорости вращения правого заднего колеса; 4 - датчик скорости вращения левого переднего колеса; 5 - датчик скорости вращения левого заднего колеса
