19.8. Схема 7а. Соединения системы управления двигателем

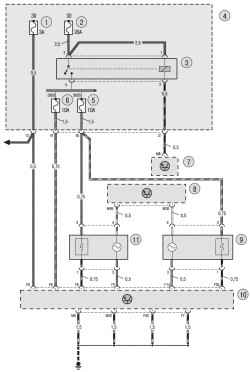

1 - предохранитель 3 А; 2 - предохранитель 20 А; 3 - реле; 4 - монтажный блок предохранителей и реле; 5, 6 - предохранитель 10 А; 7, 8, 10 - электронный блок управления двигателем и трансмиссией; 9 - диагностический датчик концентрации кислорода; 11 - подогреваемый датчик концентрации кислорода
