6.3.1. Особенности конструкции

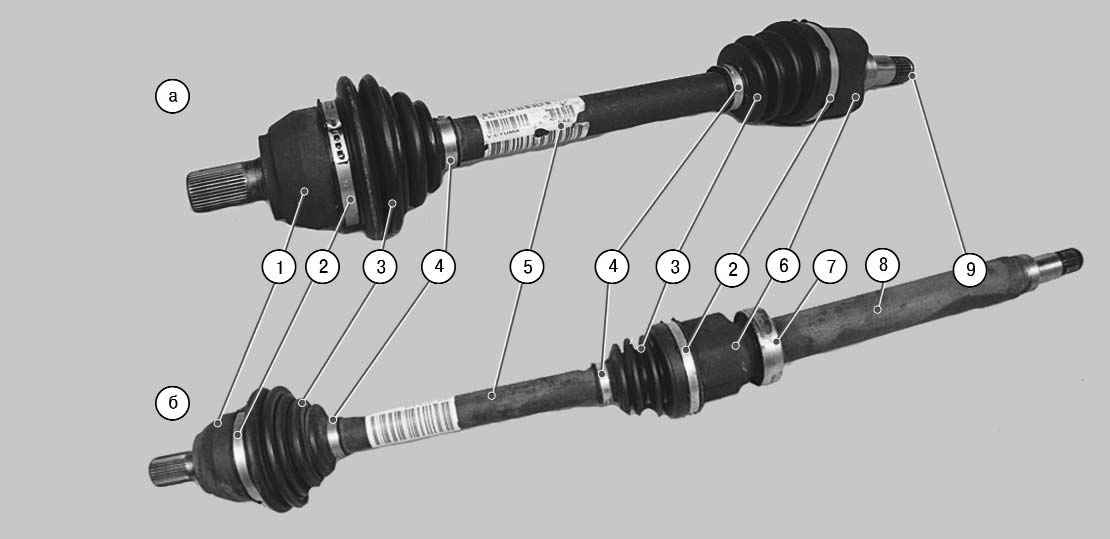

Рис. 6.8. Приводы передних колес: а – привод левого переднего колеса; б – привод правого переднего колеса; 1 – наружные шарниры равных угловых скоростей; 2 – большие хомуты крепления чехлов шарниров; 3 – чехлы шарниров; 4 – малые хомуты крепления чехлов шарниров; 5 – валы приводов; 6 – внутренние шарниры равных угловых скоростей; 7 – подшипник промежуточной опоры; 8 – промежуточный вал; 9 – стопорное кольцо

Приводы передних колес (рис. 6.8) состоят из наружных 1 и внутренних 6 шарниров равных угловых скоростей (ШРУС), соединенных валами 5. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает осевые смещения валов при повороте передних колес и работе подвески.

Наружный шарнир типа Бирфильд состоит из корпуса, сепаратора, обоймы и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней болтом.

Обойма наружного шарнира установлена на шлицах вала 5 и зафиксирована на валу стопорным кольцом.

Внутренний шарнир типа Трипод состоит из корпуса и трех роликов на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира привода а левого переднего колеса закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом 9, а шлицевый наконечник корпуса внутреннего шарнира привода б правого переднего колеса установлен в полуосевой шестерне без фиксации, так как корпус зафиксирован от осевого перемещения промежуточной опорой на двигателе, подшипник 7 которой напрессован на промежуточный вал 8, выполненный за одно целое с корпусом внутреннего шарнира.

В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя. В запасные части поставляют только шарнир в сборе, а также малый ремкомплект, включающий в себя стопорное кольцо, чехол, хомуты крепления чехла и в некоторых случаях смазку.

Внутренний шарнир поставляют в запасные части в виде двух ремкомплектов: большой, включающий в себя все детали шарнира, и малый, аналогичный ремкомплекту наружного шарнира.

Для смазки шарниров применена специальная смазка с дисульфидом молибдена (отечественный аналог — ШРУС-4). Полости всех шарниров защищены от попадания дорожной грязи и воды резиновыми гофрированными чехлами 3, закрепленными на корпусах шарниров и на валах приводов соответственно большими 2 и малыми 4 хомутами.

Для обеспечения устойчивости автомобиля и улучшения его управляемости при движении с высокой скоростью валы приводов левого и правого колеса выполнены одинаковой длины, а особенность компоновки моторного отсека автомобиля с поперечным расположением силового агрегата (главная передача смещена влево относительно продольной оси автомобиля) компенсирована установкой промежуточного вала, изготовленного за одно целое с корпусом внутреннего шарнира привода правого переднего колеса. Поэтому приводы правого и левого колеса невзаимозаменяемы. Шарниры равных угловых скоростей обоих приводов одинаковы.

Полезный совет Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации их меняют или ремонтируют довольно часто из-за повреждения защитных чехлов. Такая работа довольно дорогая и трудоемкая. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
