7.2.1. Особенности конструкции

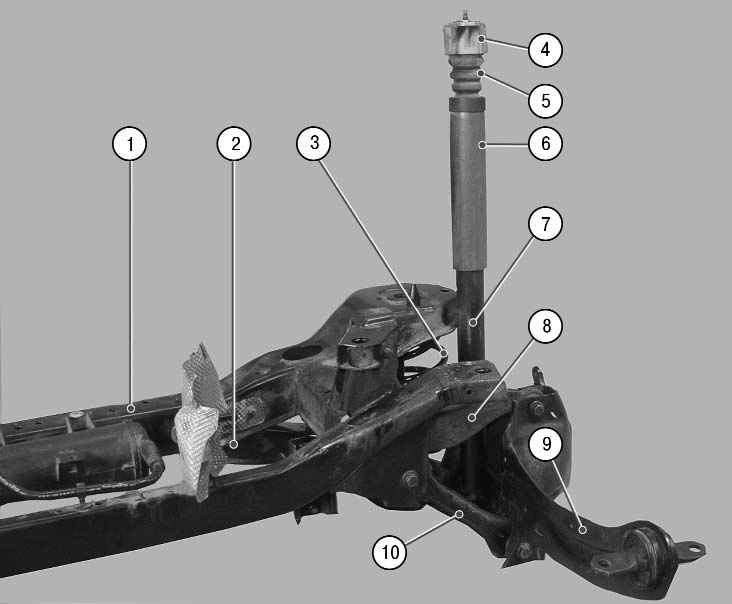

Рис. 7.2. Задняя подвеска автомобилей с кузовами седан и хэтчбек: 1 – поперечина задней подвески; 2 – задний нижний рычаг задней подвески; 3 – пружина задней подвески; 4 – кронштейн крепления амортизатора задней подвески; 5 – буфер сжатия; 6 – защитный кожух амортизатора задней подвески; 7 – амортизатор задней подвески; 8 – верхний рычаг задней подвески; 9 – продольный рычаг задней подвески; 10 – передний нижний рычаг задней подвески

Задняя подвеска автомобилей Ford Focus II с кузовами седан и хэтчбек (рис. 7.2) независимая, многорычажно-пружинная (по три поперечных и одному продольному с каждой стороны), с телескопическими амортизаторами и стабилизатором поперечной устойчивости.

Рис. 7.3. Задняя подвеска автомобилей с кузовом универсал: 1 – болт верхнего крепления амортизатора; 2 – амортизатор; 3 – поперечина задней подвески; 4 – продольный рычаг задней подвески; 5 – болт нижнего крепления амортизатора; 6 – задний нижний рычаг задней подвески; 7 – пружина; 8 – гайки болтов крепления скобы стабилизатора поперечной устойчивости; 9 – штанга стабилизатора поперечной устойчивости; 10 – подушка штанги стабилизатора поперечной устойчивости; 11 – скоба стабилизатора поперечной устойчивости

Задняя подвеска автомобилей с кузовом универсал аналогична по конструкции подвеске автомобилей с кузовами седан и хэтчбек и отличается лишь креплением амортизатора (рис. 7.3).

Угол развала задних колес задан конструктивно и в эксплуатации не регулируется. По углу развала можно лишь контролировать состояние задней подвески (см. «Проверка и регулировка углов установки колес»). Схождение задних колес регулируют болтами крепления заднего нижнего рычага, выполненными за одно целое с эксцентриками.
