8.1. Особенности конструкции

Рулевой механизм с гидроусилителем

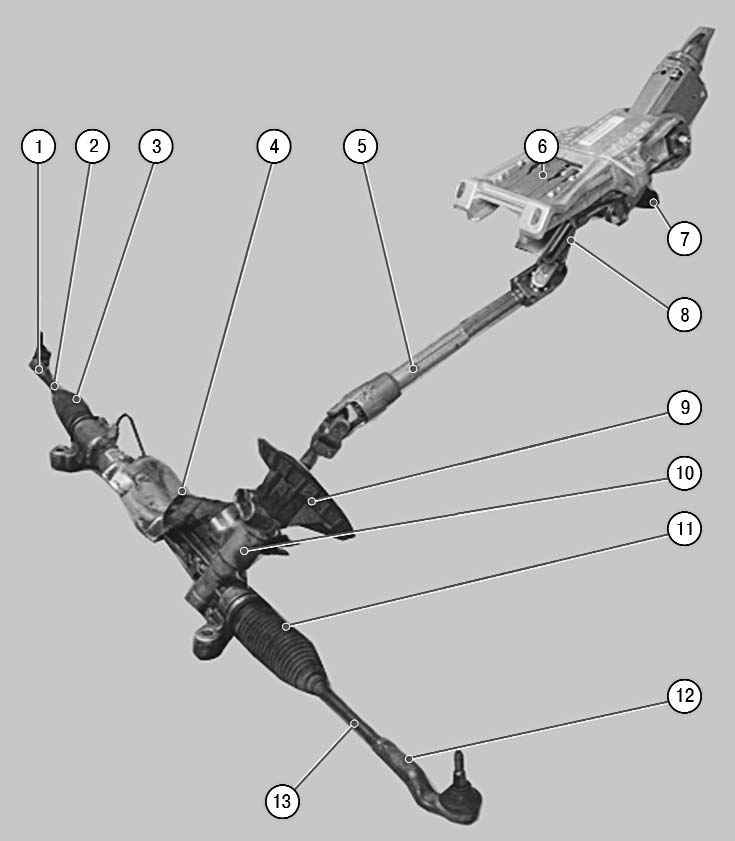

Рис. 8.1. Рулевой механизм с гидроусилителем: 1 – наконечник рулевой тяги (правый); 2 – левая рулевая тяга; 3, 11 – защитные чехлы; 4 – термоэкран; 5 – рулевой вал; 6 – рулевая колонка; 7 – рычаг блокировки положения рулевой колонки; 8 – рулевой вал; 9 – уплотнительный чехол; 10 – картер рулевого механизма; 12 – наконечник рулевой тяги (левый); 13 – правая рулевая тяга

На автомобили Ford Focus II устанавливают рулевое управление (рис. 8.1) с рулевым механизмом типа шестерня–рейка, оснащенным гидравлическим усилителем, и с травмобезопасной рулевой колонкой, регулируемой по углу наклона и вылету. Рулевой привод состоит из двух рулевых тяг, соединенных шаровыми шарнирами с рычагами поворотных кулаков передней подвески.
Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, который установлен на двигателе и приводится общим с генератором поликлиновым ремнем. При отказе усилителя рулевого управления возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.
Картер рулевого механизма установлен в подкапотном пространстве и закреплен болтами на поперечине передней подвески.
Рулевая колонка травмобезопасная, с механизмом регулировки положения рулевого колеса, оборудована энергопоглощающими устройствами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания, блокирующим от поворота вал рулевого колеса. На рулевой колонке также размещены органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла и стекла двери задка (на автомобилях с кузовами хэтчбек и универсал), объединенные в блок подрулевых переключателей.
