13.1. Задняя подвеска (кузов седан)

13.1.1. Снятие и установка задней подвески в сборе

13.1.2. Снятие и установка переднего продольного рычага подвески

13.1.3. Снятие и установка заднего продольного рычага подвески

13.1.4. Снятие и установка стабилизатора поперечной устойчивости

13.1.5. Снятие и установка реактивных тяг

13.1.6. Снятие и установка задних пружин

13.1.7. Снятие и установка колесного подшипника и ступицы колеса

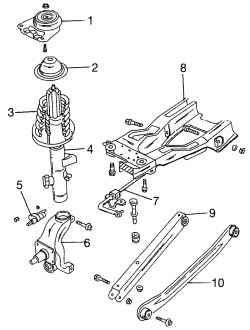

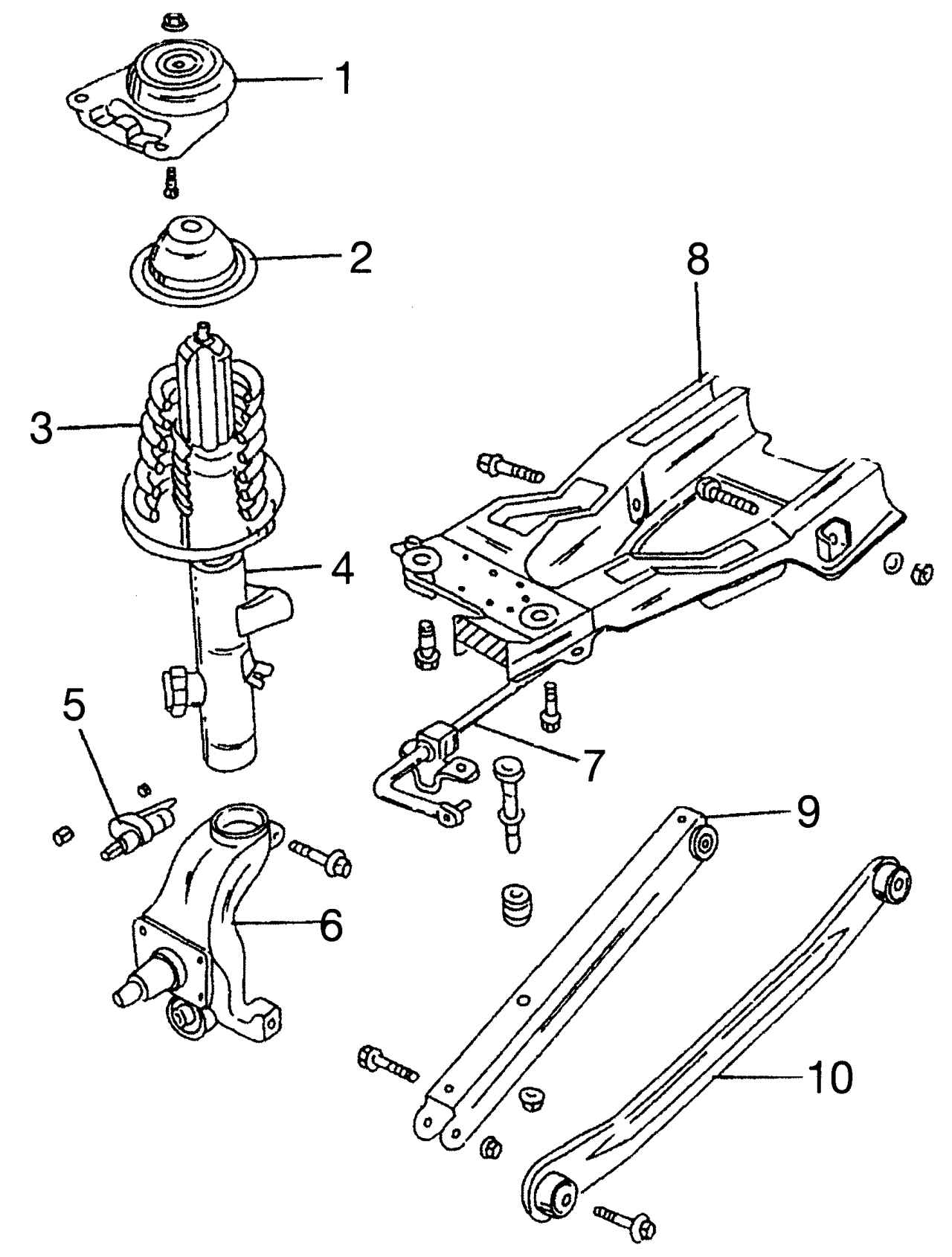

Рис. 208. Задняя подвеска в сборе (реактивные тяги показаны на рис. 209): 1 — подшипник амортизаторной стойки; 2 — тарелка из листовой стали; 3 — витая пружина; 4 — амортизаторная стойка; 5 — датчик ABS; 6 — поворотный кулак; 7 — стабилизатор поперечной устойчивости; 8 — подрамник; 9, 10 — рычаги рулевого механизма

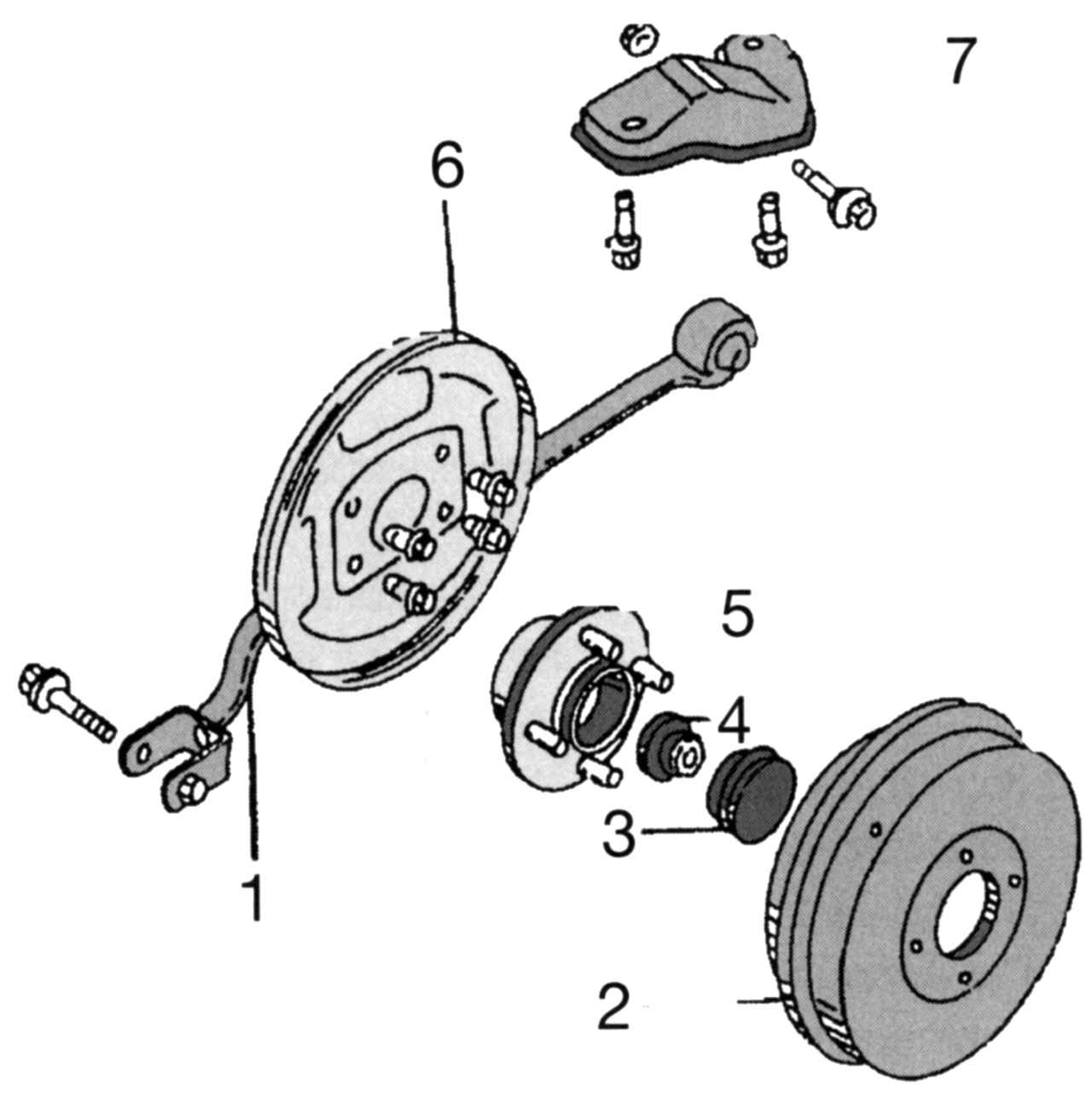

Рис. 209. Детали задней подвески (не показанные на рис. 208): 1 — реактивная тяга; 2 — тормозной барабан; 3 — колпак ступицы колеса; 4 — гайка ступицы колеса; 5 — ступица колеса; 6 — суппорт тормозного механизма; 7 — блок подшипников реактивной тяги

На рис. 208 и 209 показаны детали задней подвески автомобиля с кузовом седан.
