13.2. Задняя подвеска





Задняя подвеска (автомобили с кузовом комби выпуска до декабря 1997 г.)

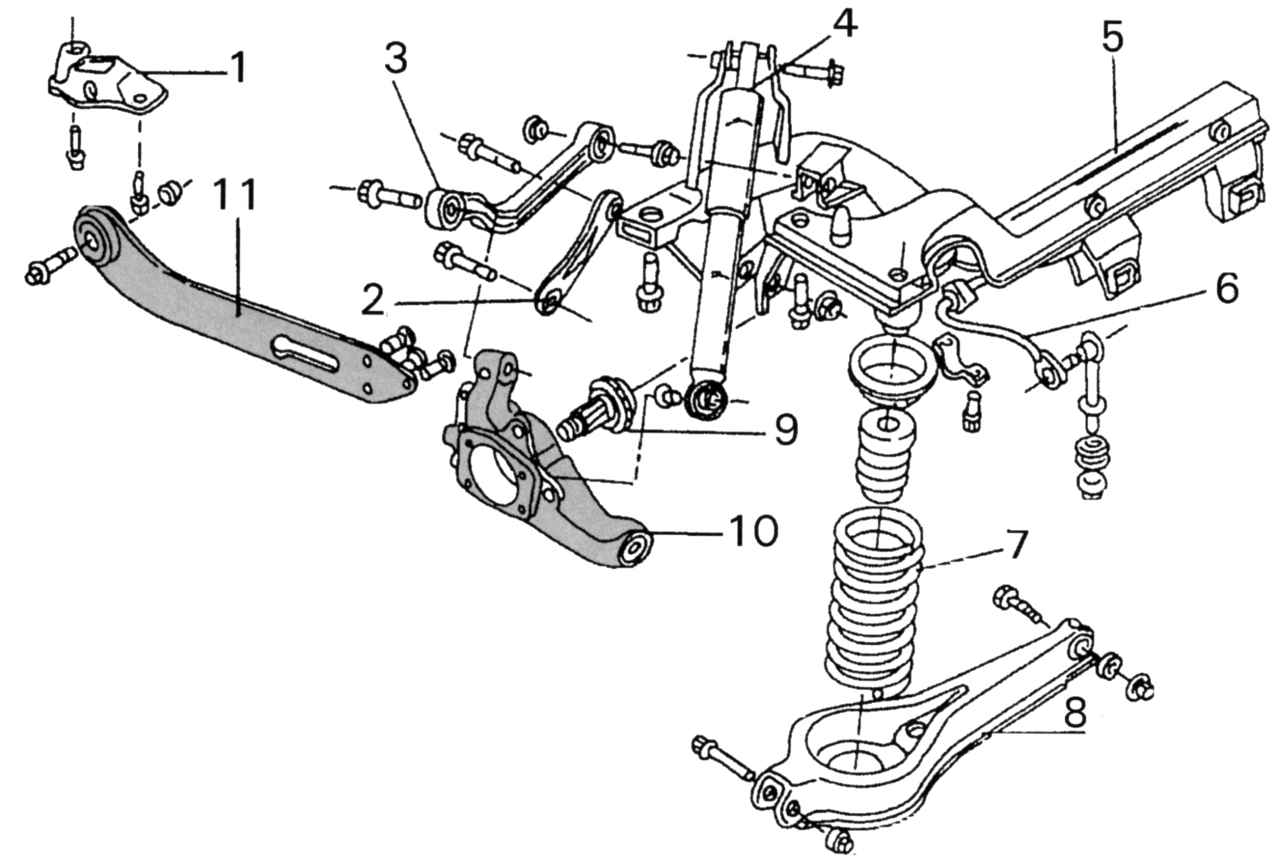

Рис. 215. Задняя подвеска (автомобили с кузовом комби выпуска до декабря 1997 г.): 1 — блок подшипников реактивной тяги; 2 — задний боковой рычаг; 3 — верхний рычаг подвески; 4 — амортизатор; 5 — поперечина; 6 — стабилизатор поперечной устойчивости; 7 — витая пружина; 8 — задний поперечный рычаг; 9 — стыковой элемент; 10 — опора ступицы колеса; 11 — реактивная тяга




На рис. 215 показаны детали задней подвески автомобиля с кузовом комби, за исключением ступицы и соединенных с ней деталей, которые устанавливали до декабря 1997 г. С этого времени ступицу 10 (см. рис. 215) колеса и реактивную тягу 11 стали изготовлять единым блоком (рис. 216).

Реактивная тяга (автомобили с кузовом комби выпуска с декабря 1997 г.)

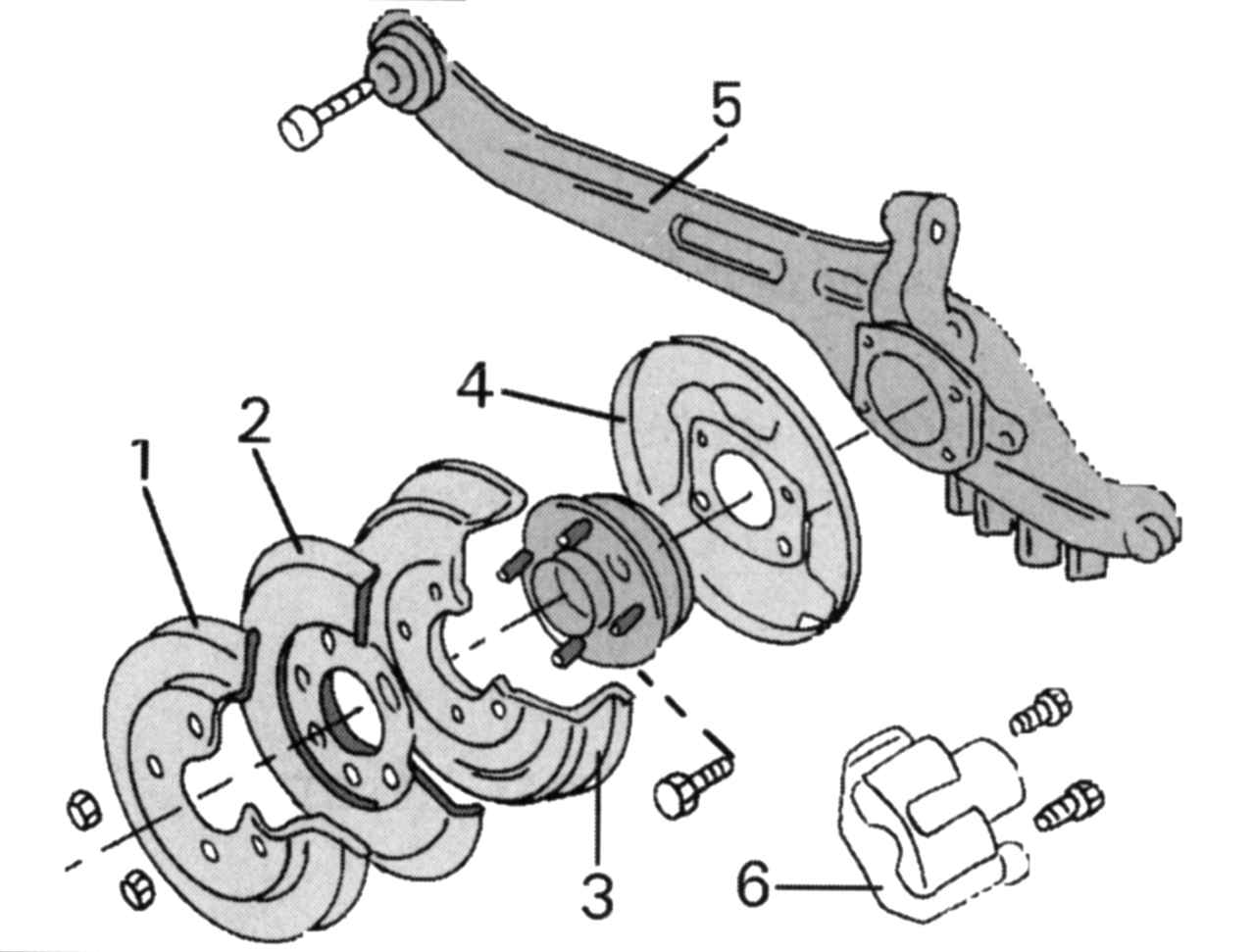

Рис. 216. Реактивная тяга (автомобили с кузовом комби выпуска с декабря 1997 г.): 1 — тормозной диск; 2 — отражатель; 3 — тормозной барабан; 4 — пластина суппорта тормозного механизма; 5 — реактивная тяга с поворотным кулаком; 6 — суппорт тормозного механизма
