16.6. Ремень привода генератора

Конструкция большинства автомобилей предусматривает отдельный приводной ремень для всех расположенных с передней стороны двигателя агрегатов. Исключение составляет двигатель V6, в котором жидкостный насос приводится в действие клиновым ремнем.

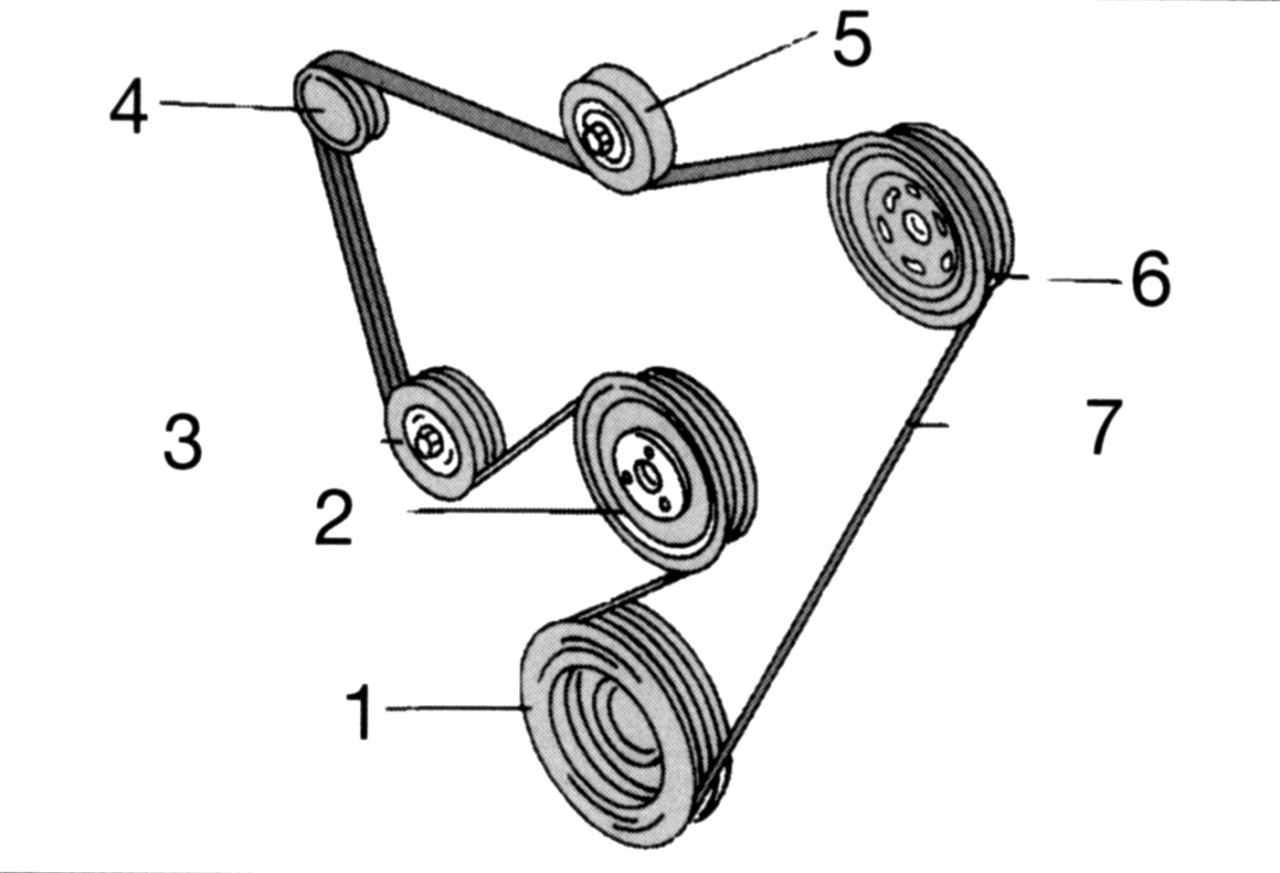

Рис. 300. Схема прокладки приводного ремня на 16-клапанном двигателе без кондиционера: 1 — ременный шкив коленчатого вала; 2 — ременный шкив жидкостного насоса; 3 — натяжной ролик ремня; 4 — ременный шкив генератора; 5 — направляющий ролик; 6 — ременный шкив гидроусилителя рулевого управления; 7 — приводной ремень

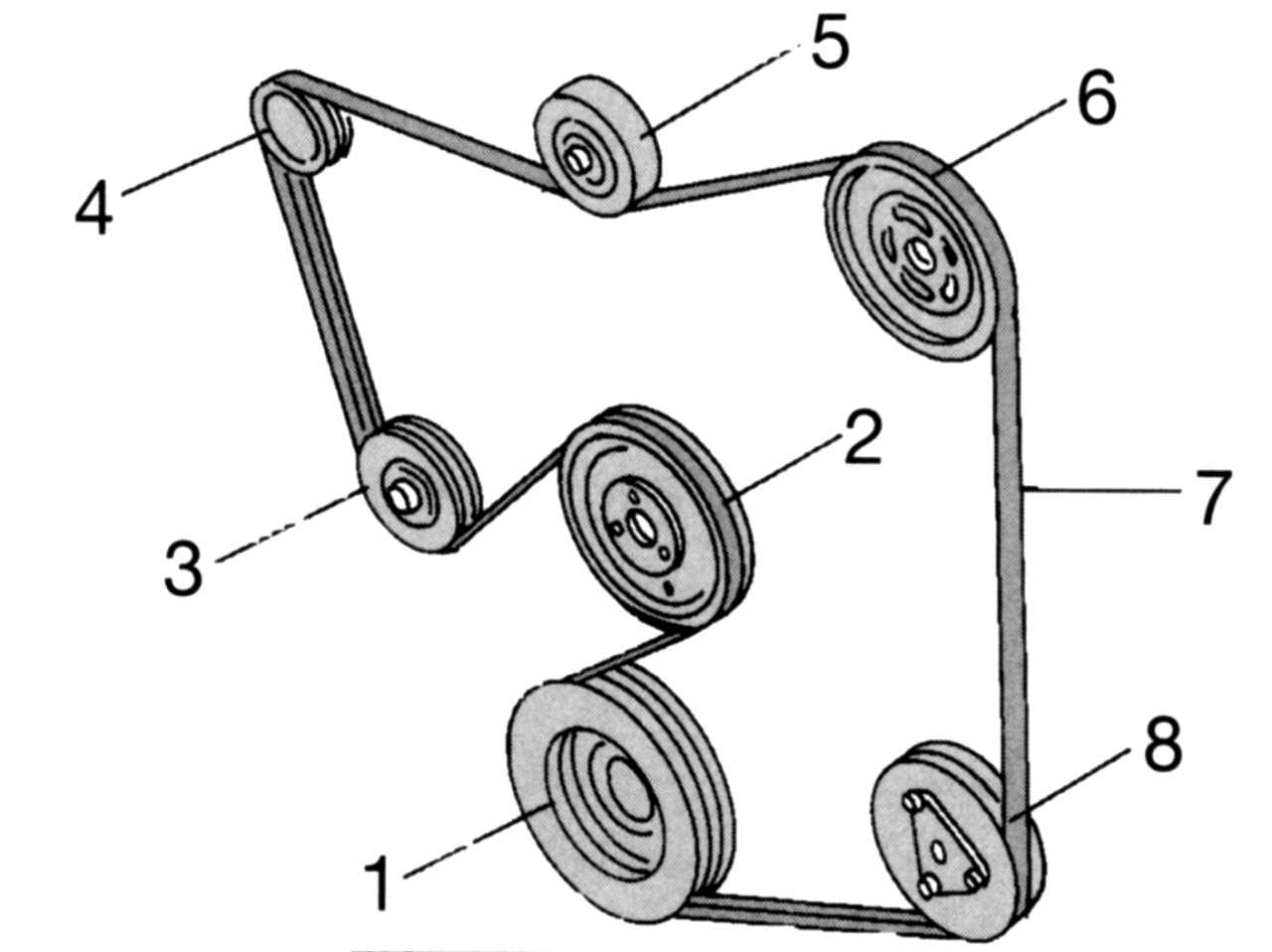

Рис. 301. Схема прокладки приводного ремня в 16-клапанном двигателе с кондиционером: 1 — ременный шкив коленчатого вала; 2 — ременный шкив жидкостного насоса; 3 — натяжной ролик ремня; 4 — ременный шкив генератора; 5 — направляющий ролик; 6 — ременный шкив гидроусилителя рулевого управления; 7 — приводной ремень; 8 — ременный шкив компрессора

Рис. 302. Схема прокладки приводного ремня на двигателе V6 с кондиционером: 1 — ременный шкив коленчатого вала; 2 — натяжной ролик ремня; 3 — ременный шкив генератора; 4 — направляющий ролик; 5 — ременный шкив гидроусилителя рулевого управления; 6 — приводной ремень; 7 — ременный шкив компрессора

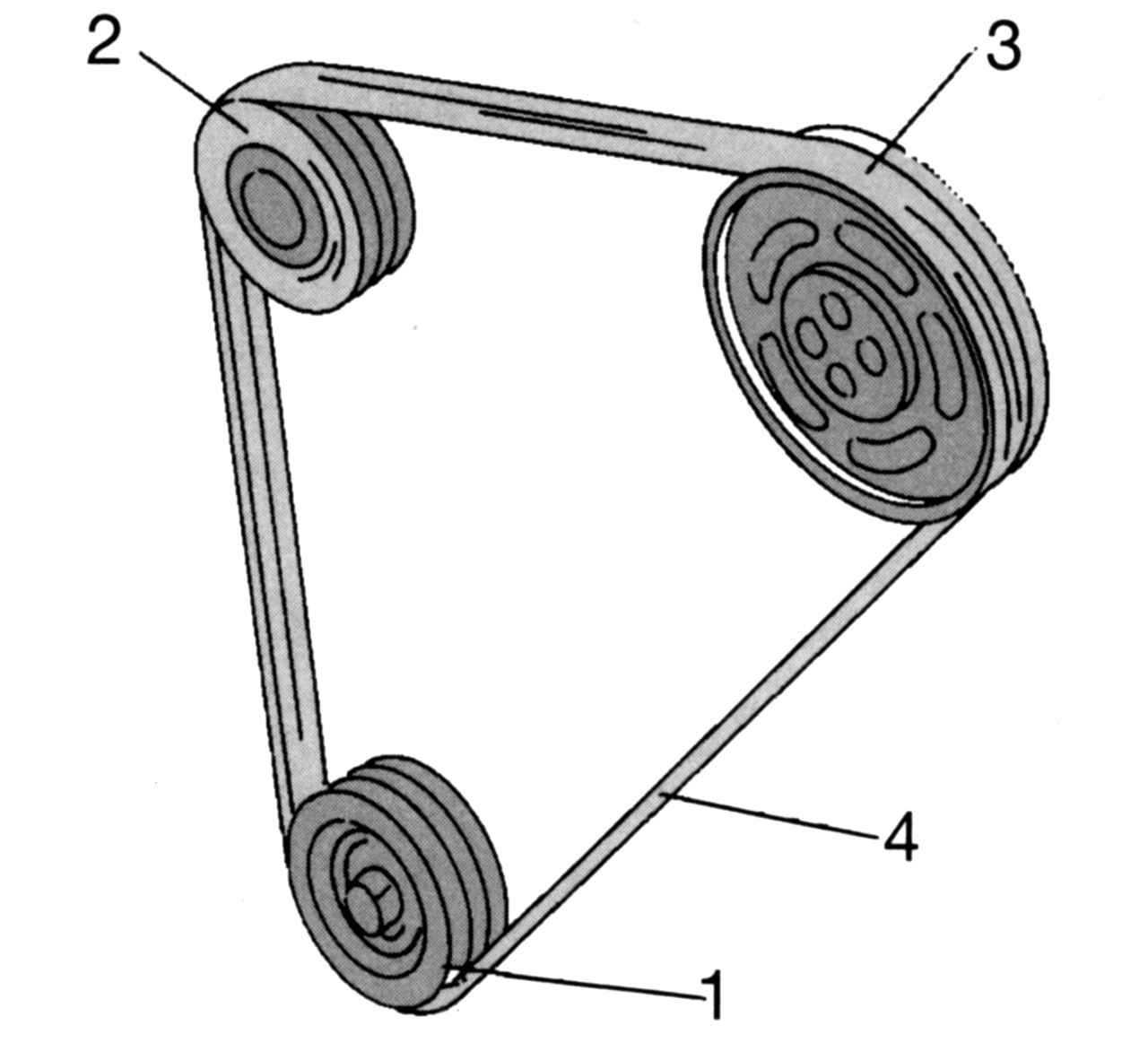

Рис. 303. Схема прокладки приводного ремня для жидкостного насоса на двигателе V6: 1 — приводной ременный шкив жидкостного насоса; 2 — прижимной ролик ремня; 3 — ременный шкив жидкостного насоса; 4 — приводной ремень

На рис. 300, 301, 302, 303 показаны схемы прокладки ремня на соответствующих двигателях.

Процесс снятия и установки ремня неодинаков для данных двигателей.

Снятие приводного ремня на всех двигателях выполняйте в следующем порядке:

- отсоедините «массовый» провод от аккумуляторной батареи;

- поднимите переднюю часть автомобиля на опоры;

- отверните брызговик под ременным приводом (если он установлен);

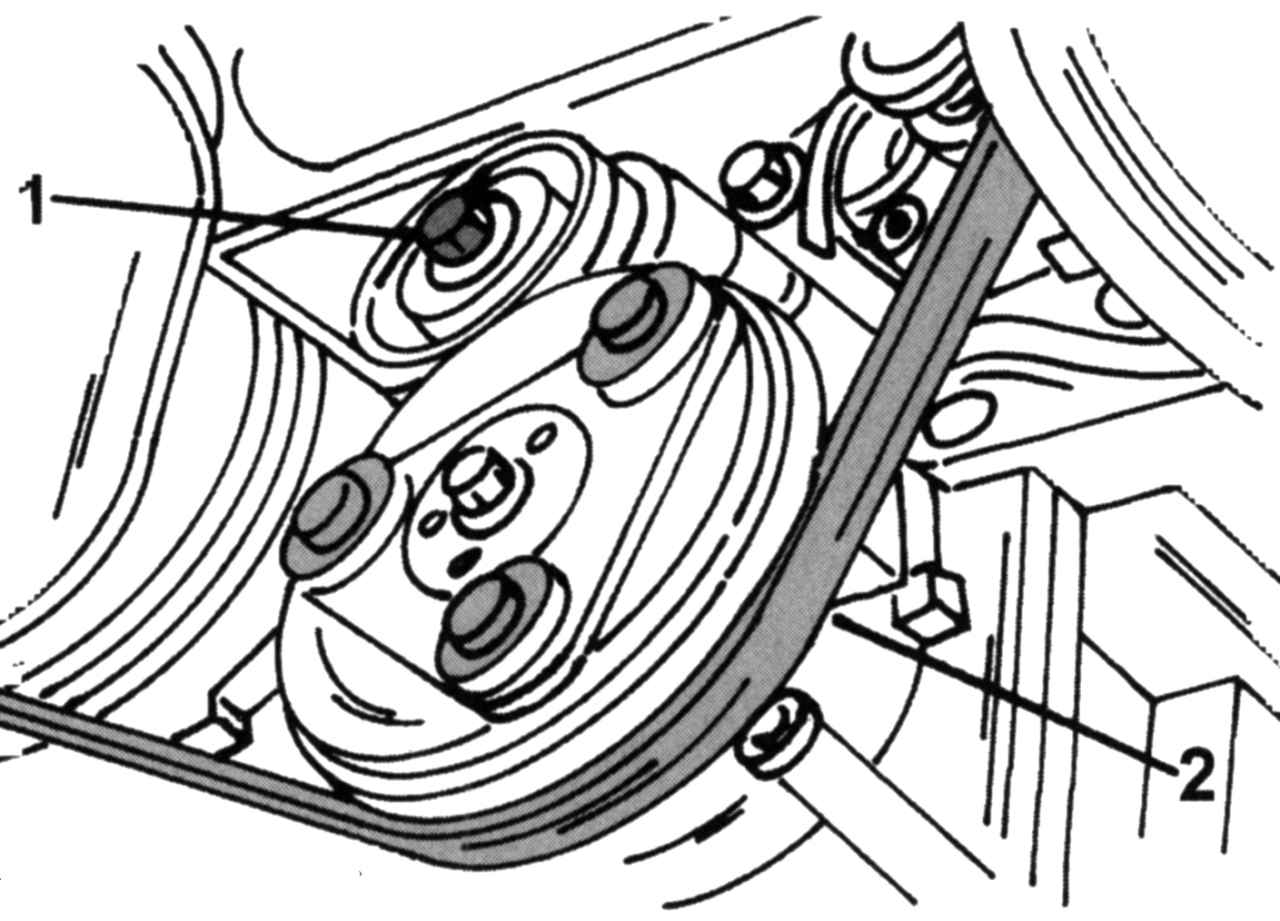

Рис. 304. Снятие приводного ремня

- вращайте болт в середине натяжной ролика, как показано на рис. 304, накидным ключом вправо (по направлению часовой стрелки) до тех пор, пока ремень не станет свободным, снимите ремень. На двигателе V6 в середине ременного натяжителя выполнено четырехгранное отверстие, для вращения натяжного ролика необходима соответствующая вставная головка;

- уложите новый ремень согласно расположению ременных шкивов, как показано на соответствующем рисунке. Обязательно проследите за тем, чтобы ремень был уложен по середине всех ременных шкивов, снова затяните прижимной ролик.

Установку проводите в порядке, обратном снятию. Снова установите прижимной ролик после того, как ремень был уложен во всех ременных шкивах.
