11.10. Демонтаж и монтаж амортизационной стойки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На ровном месте надежно поставьте автомобиль на козлы и демонтируйте соответствующее переднее колесо.
  2. На амортизационной стойке освободите держатель тормозного шланга и соединительную штангу стабилизатора.

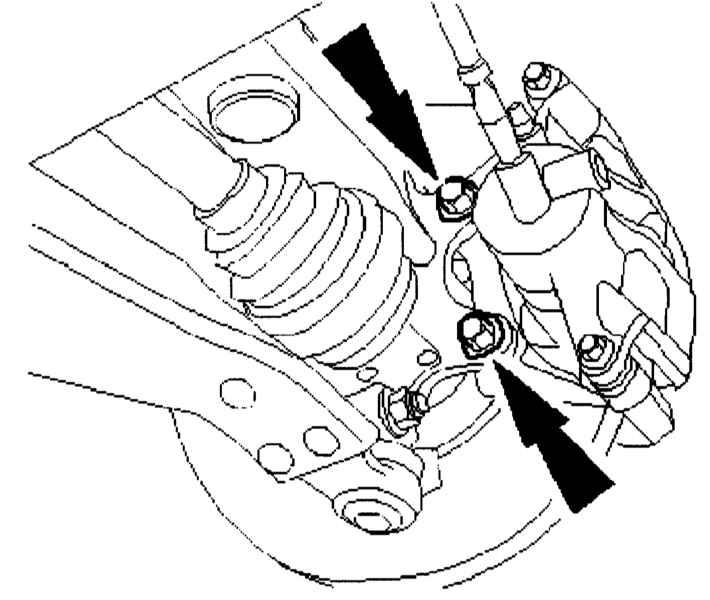

  3. Демонтируйте скобу дискового тормозного механизма вместе со щитом тормозного механизма (указан стрелками) от поворотной опоры и подвесьте их проволокой в колесной нише.

    Демонтаж скобы дискового тормозного механизма.


    Mondeo с дизельным двигателем
  4. Демонтируйте облицовку двигателя и...

    Все модели
  5. ...отражатель с вспомогательной рамы.
  6. Опустите, как описано выше, соответствующую сторону вспомогательной рамы и демонтируйте шаровой шарнир.

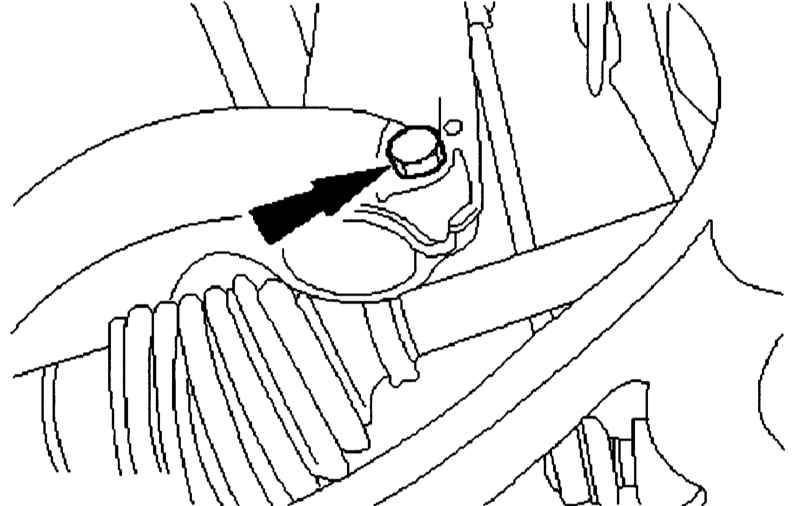

  7. Отвинтите зажимной винт (указан стрелкой) от амортизационной стойки.

    Отвинтите зажимной винт от амортизационной стойки.

  8. Подоприте приводной вал. Максимально допустимый угол изгибания внутреннего шарнира составляет 18° и внешнего шарнира, соответственно, 45°. Отделите поворотный кулак от амортизационной стойки и...
  9. ...демонтируйте облицовку стойки в моторном отсеке.
  10. Демонтируйте амортизационную стойку и при этом попросите помощника поддержать ее.
  11. Проведите монтаж в обратном порядке. Для монтажа необходимо, чтобы стойка была строго центрирована между выступами амортизационной стойки. Проследите за тем, чтобы стрелка и белая линия в верхней части указывали вперед.
  12. Затягивайте до упора верхние винты только тогда, когда поворотная опора рулевого механизма с амортизационной стойкой будет зафиксирована в своем монтажном положении.
  13. Проведите пробную поездку, затем проверьте все винтовые соединения и после этого поезжайте со своим Mondeo в каждом случае на станцию оптической проверки и наладки геометрии переднего моста.
