11.14. Демонтаж и монтаж задней амортизационной стойки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На ровном месте надежно поставьте заднюю часть автомобиля на козлы и дополнительно подоприте передний мост противооткатным клином.
  2. Демонтируйте соответствующее колесо.

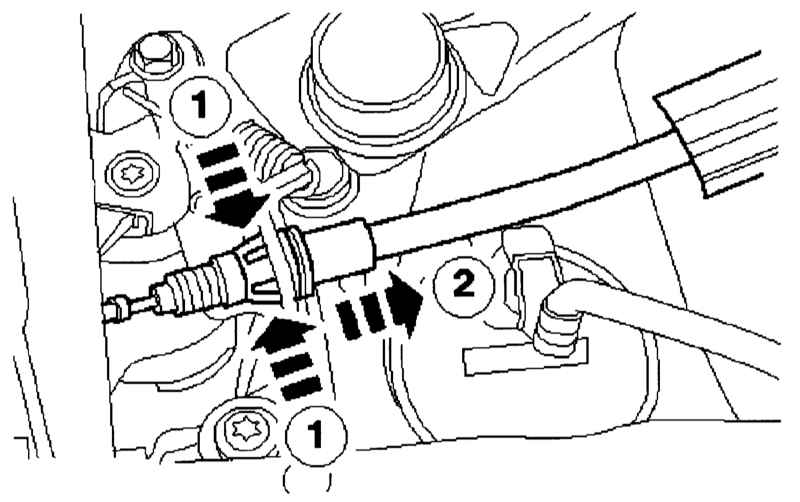

  3. Демонтируйте трос стояночного тормоза от скобы тормозного механизма. Для этого сожмите стопорные выступы 1 и свесьте трос 2.

    Свес троса стояночного тормоза.

  4. Демонтируйте АБС-датчик (указан стрелкой) из ступицы колеса.

    Демонтаж АБС-датчика.

  5. Вывинтите скобу тормозного механизма вместе с щитом, подвесьте их с помощью проволоки в колесной нише и...
  6. ...вытащите диск колесного тормозного механизма из колесной ниши. Если он зажат, осторожно помогите себе пластиковым молотком.
  7. Отвинтите четыре винта (указаны стрелками) и отсоедините ступицу с крепежного фланца.

    Демонтаж ступицы колеса.

  8. Демонтируйте нижние поперечные рычаги подвески (передний и задний) от поворотного кулака (указано стрелками).

    Демонтаж обоих поперечных рычагов подвески от поворотного кулака.

  9. Отвинтите продольный рычаг от поворотного кулака и...
  10. ...демонтируйте соединительную штангу стабилизатора.

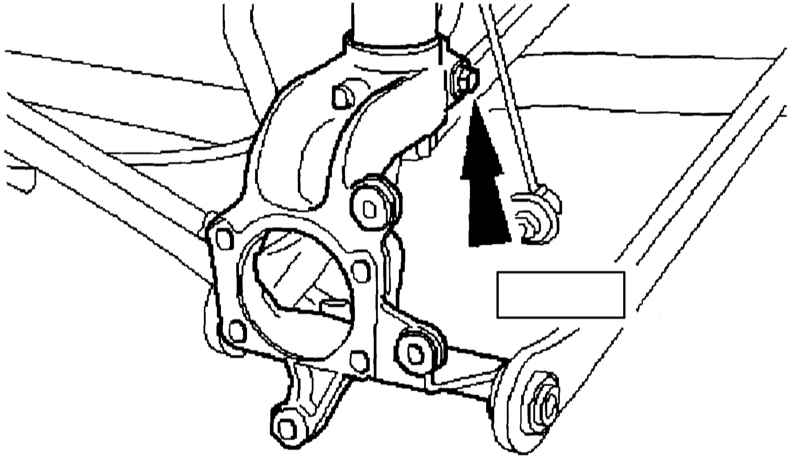

  11. Отсоедините поворотный кулак (указан стрелкой) и снимите его.

    Демонтаж поворотного кулака.

  12. Снимите соединительную штангу стабилизатора с амортизационной стойки и...

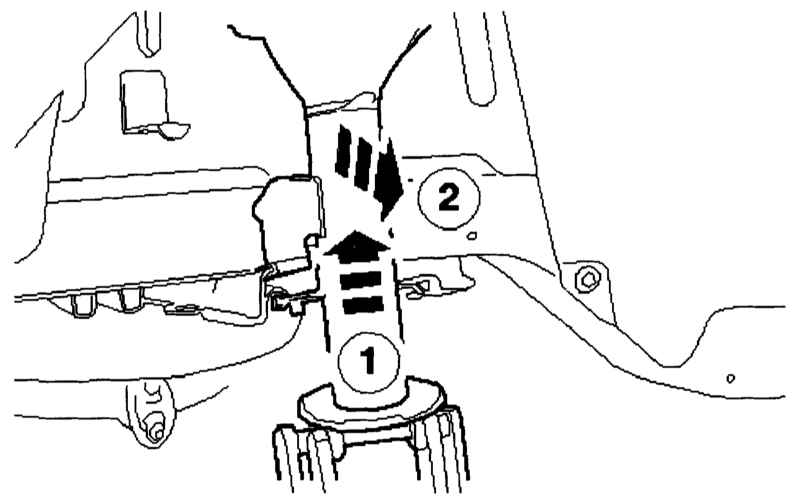

  13. ...демонтируйте с помощью гидравлического автомобильного домкрата амортизационную стойку с кромки дополнительной рамы. Для этого приподнимите амортизационную стойку 1, отожмите ее от края вспомогательной рамы 2 и медленно опустите с помощью домкрата.

    Демонтаж амортизационной стойки.
