13.13. Замена приводных ремней

В двигателях Mondeo автоматический ременный натяжитель поддерживает поликлиновые ремни в состоянии натяжения. Таким образом, о натяжении ремней можно больше не беспокоиться. Однако прижимные ролики должны время от времени подвергаться осмотру. Если при этом вы не заметите в «состоянии покоя» ничего необычного, то запустите двигатель и обращайте внимание на движение прижимного ролика: если вы включите «крупный потребитель», например, кондиционер, обогрев заднего стекла и т. п., то исправный ролик слегка «раскачивается» – впрочем, даже тогда, когда двигателю дан сильный «газовый толчок». Сильный износ ремней (неравномерно глубокие борозды) непрерывно побуждает прижимной ролик к колебательным движениям. Для устранения этих недостатков вначале следует заменить приводной ремень. Проследите за тем, чтобы новый ремень имел ту же спецификацию, что и прежний.

Ниже описывается данная работа на примере двигателя Duratec-HE.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите ручной тормоз и надежно приподнимите домкратом переднюю часть автомобиля.
  2. Демонтируйте переднюю защитную стенку приводного ремня.
  3. Ослабьте ролик 7 и...
  4. ...снимите изношенный ремень.
  5. Проверьте все ременные шкивы на износ и безупречное вращение.
  6. Уложите новый ремень в шкивы и прочно затяните зажимной винт на прижимном ролике (около 5–6 Н·м).

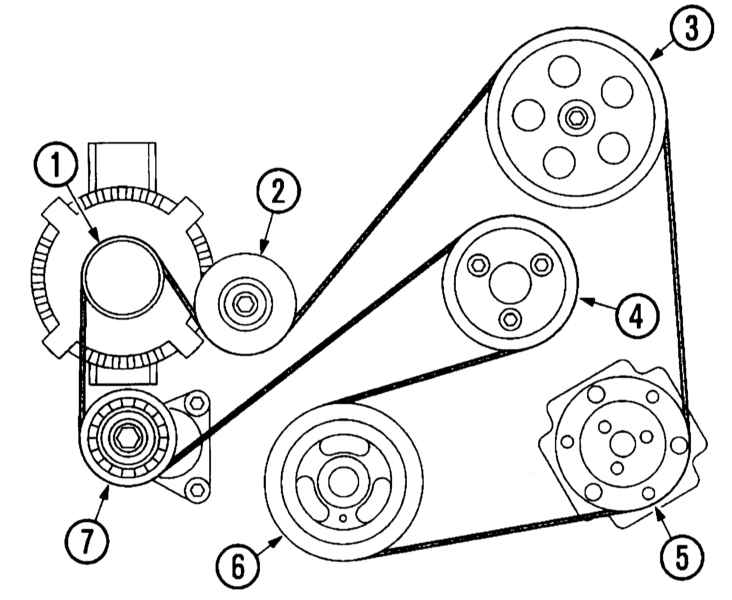

    Извилистые дороги: приводной ремень в двигателе Duratec-HE.

    1 — Генератор,
    2 — Поворотный ролик,
    3 — Насос рулевого механизма с усилителем,
    4 — Водяной насос,
    5 — АС-компрессор,
    6 — Гаситель крутильных колебаний коленчатого вала,
    7 — Автоматический ременный натяжитель.

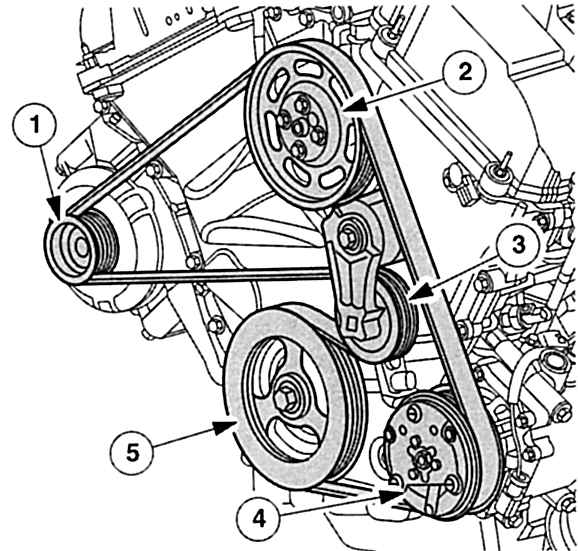

    Модификация: ременный привод «нового» Duratec-VE.

    1 — Генератор,
    2 — Насос рулевого механизма с усилителем,
    3 — Автоматический ременный натяжитель
    4 — АС-компрессор,
    5 — Гаситель крутильных колебаний коленчатого вала.

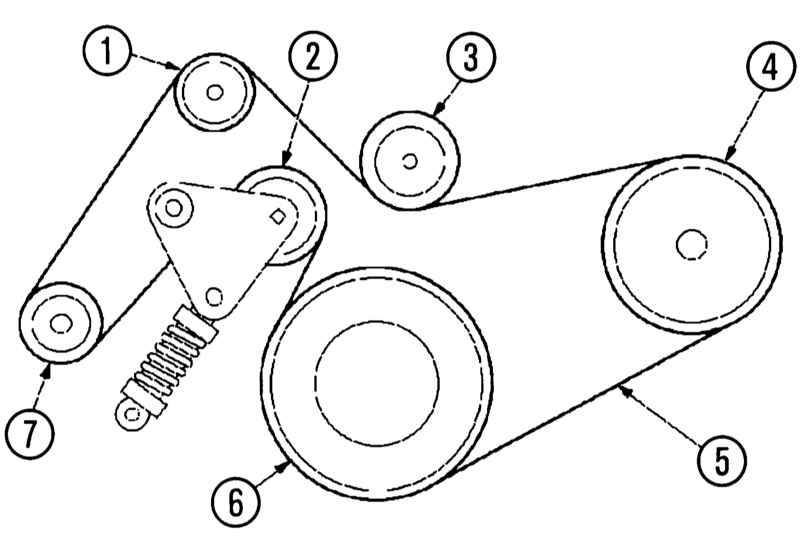

    С двумя поворотными роликами: ременный привод DuraTorg-DI.

    1 — Поворотный ролик,
    2 — Ременный натяжитель,
    3 — Поворотный ролик,
    4 — АС-компрессор,
    5 — Приводной ремень,
    6 —Гаситель крутильных колебаний коленчатого вала,
    7 — Генератор.

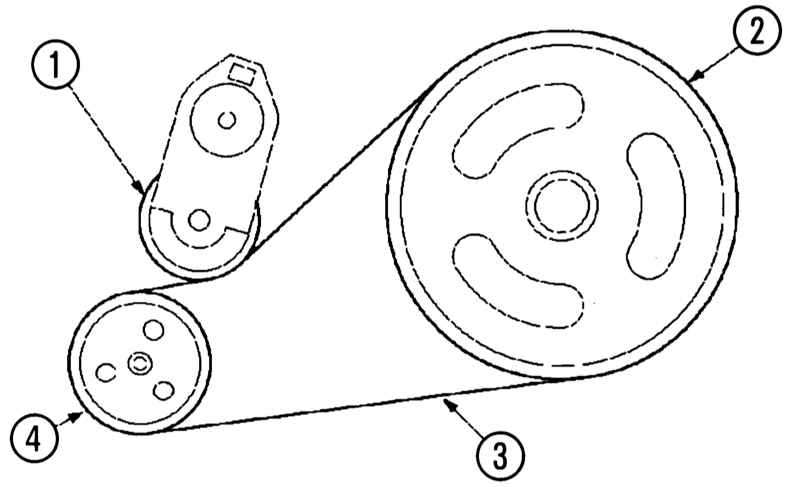

    Приводимый распределительным валом насос рулевого механизма с усилителем.

    1 — Ременный натяжитель,
    2 — Распределительный вал,
    3 —Приводной ремень,
    4 —Насос рулевого механизма с усилителем.
