13.16. Замена стартера

Если стартер вашего Mondeo устраивает «забастовки», то чаще всего в этом участвуют несколько компонентов. Электромагнитный выключатель или скользящие электрографитовые контакты, к примеру, могут быть зажаты или изношены. Кроме того, якорь вала может оказаться зажатым в своем «месте хранения». Перед тем как отправиться для проведения ремонта к своему домашнему станку, все-таки подумайте лучше о сменном стартере или уже ранее используемом агрегате из недавно попавшего в аварию автомобиля. Ford все еще предлагает комплект сменного стартера в качестве запасного агрегата.

 ПОРЯДОК ВЫПОЛНЕНИЯ

    Duratec-HE, DuraTorg-DI

  1. Отсоедините заземляющий провод аккумулятора и...
  2. ...приподнимите и надежно закрепите переднюю часть автомобиля.

    DuraTorg-DI
  3. Демонтируйте нижнюю облицовку двигателя.

    Все модели
  4. Демонтируйте брызговик.

    DuraTorg-DI
  5. Освободите впускной трубопровод вентилятора надувочного воздуха от всасывающей трубки, для того...
  6. ...чтобы затем демонтировать всасывающий шланг от впускного и EGR-трубопровода.
  7. Снимите затем ТМАР-датчик и...

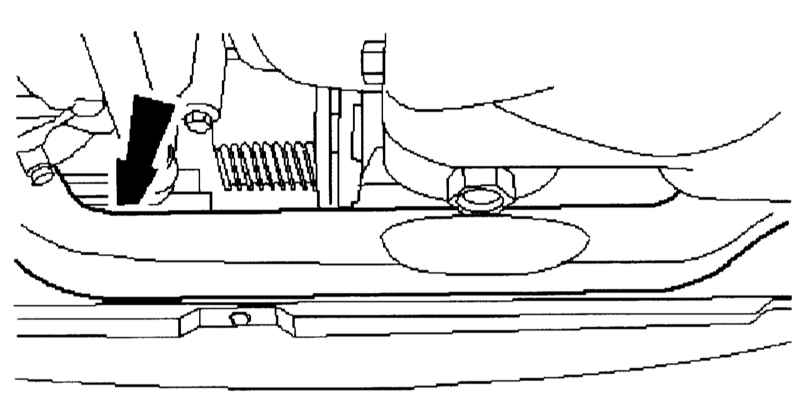

    Снятие ТМАР-датчика.

  8. ...демонтируйте впускной трубопровод.

    Все модели
  9. Освободите кронштейн кабельного пучка и положите его в стороне.
  10. Теперь демонтируйте оба соединительных провода с электромагнитного выключателя.

    Duratec-VE
  11. Демонтируйте заднее крепление стартера (указано стрелками)...

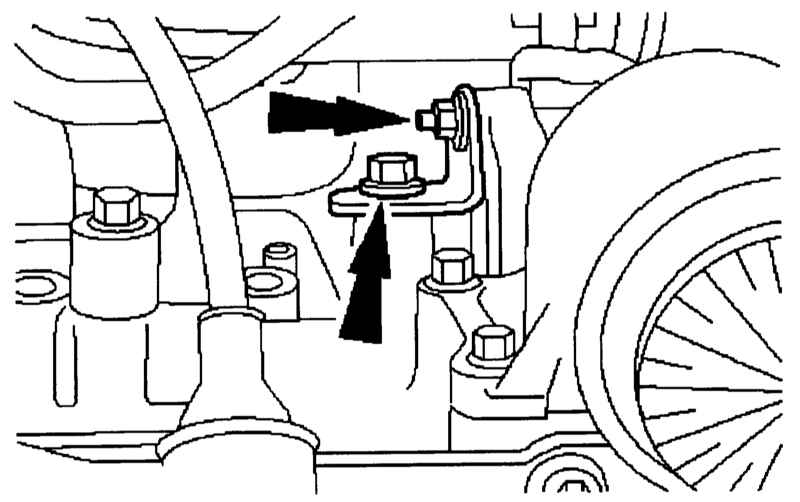

    Демонтаж заднего крепления стартера.


    Все модели
  12. B ...отвинтите передние винты (указаны стрелками), вытащите стартер из картера сцепления и утилизируйте старую прокладку.

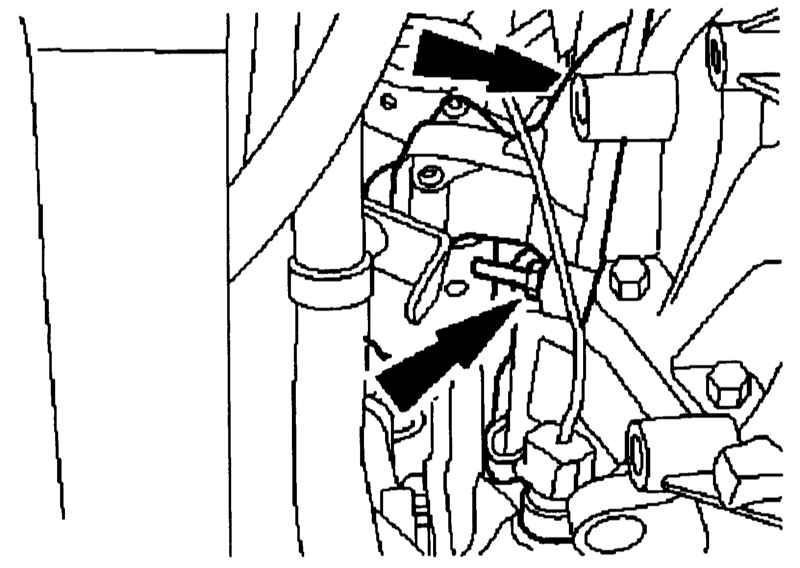

    Отвинтите передние винты (указаны стрелками) стартера и вытащите его из картера сцепления.


    Duratec-HE
  13. Вначале установите заднее крепление стартера и крепко затяните гайку.
  14. Перед монтажом проверьте, правильно ли размещается крышка (указана стрелкой) в корпусе коробки передач.

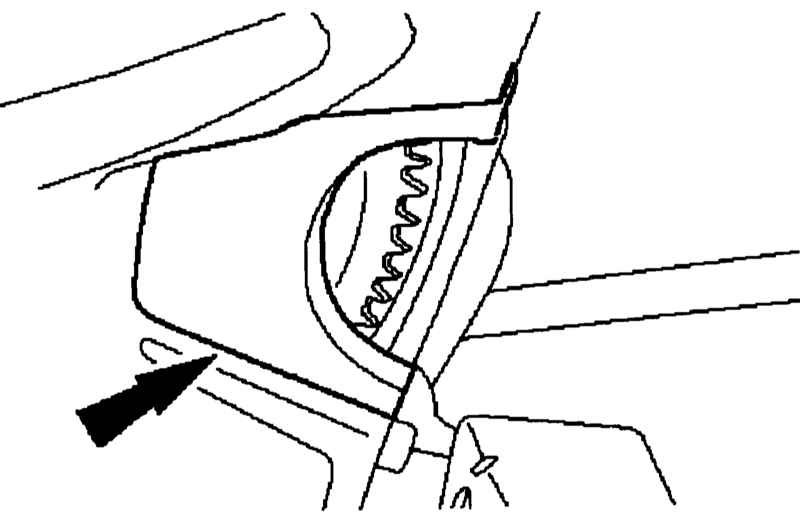

    Проверьте размещение крышки (указана стрелкой) в корпусе коробки передач.


    Все модели
  15. Смонтируйте новый стартер с новой прокладкой и затяните передние фланцевые винты моментом затяжки 25 Н·м.
  16. Завершите монтаж, в зависимости от типа автомобиля, в обратном порядке.
