15.21. Демонтаж замка рулевого управления

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините аккумуляторную батарею.

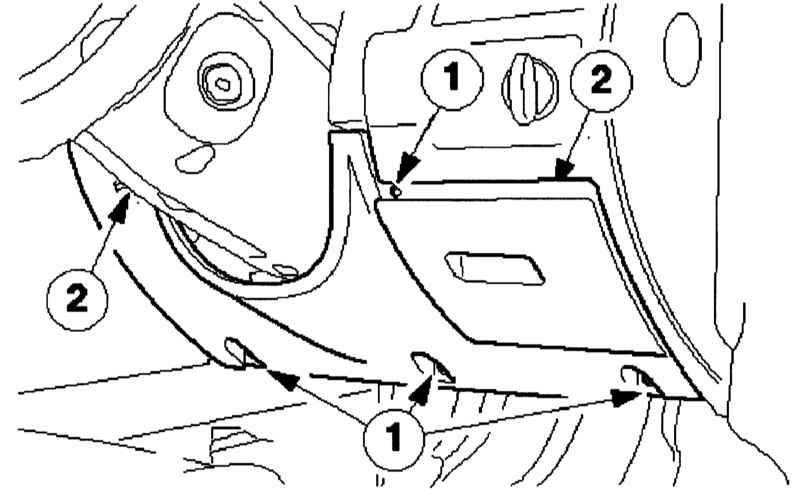

  2. Освободите винты 1 и зажимы 2 защитной облицовки под колонкой рулевого управления.

    Демонтируйте защитную облицовку под колонкой рулевого управления. 1 Винты, 2 Зажимы.

  3. Если в вашем Mondeo имеется пульт дистанционного управления радиосистемой, то далее необходимо с помощью узкой отвертки освободить стопорный фиксатор от задней облицовки колонки рулевого управления и…
  4. …затем снять соединительный штекер на выключателе дистанционного управления. Далее демонтируйте сам выключатель.

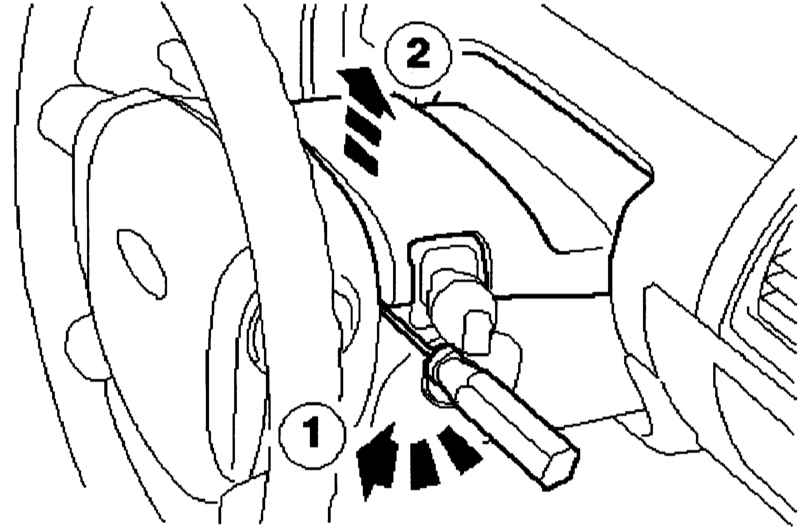

  5. Отделите теперь верхнюю облицовку колонки от нижней. Для этого на обеих сторонах освободите стопорный фиксатор 1 с помощью узкой отвертки и снимите облицовку 2.

    Отделите облицовку колонки рулевого управления и снимите верхнюю облицовку 2. 1 Стопорный фиксатор.

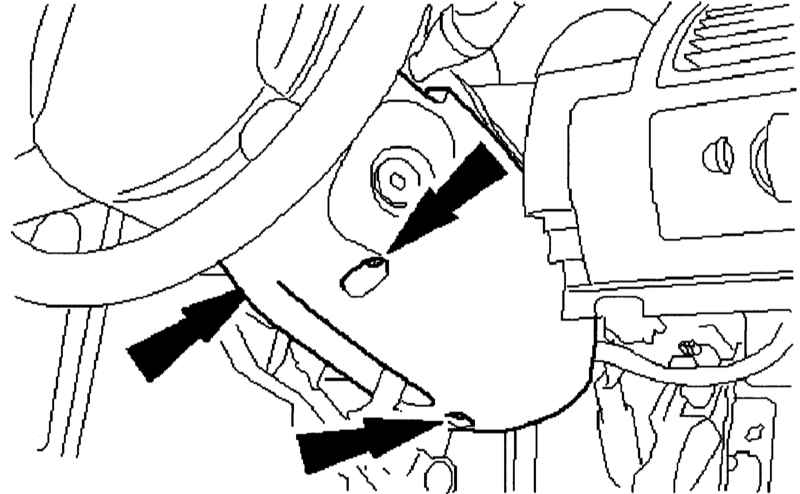

  6. Теперь демонтируйте нижнюю облицовку колонки рулевого управления (винты указаны стрелками).

    Демонтаж нижней облицовки колонки рулевого управления (винты указаны стрелками).

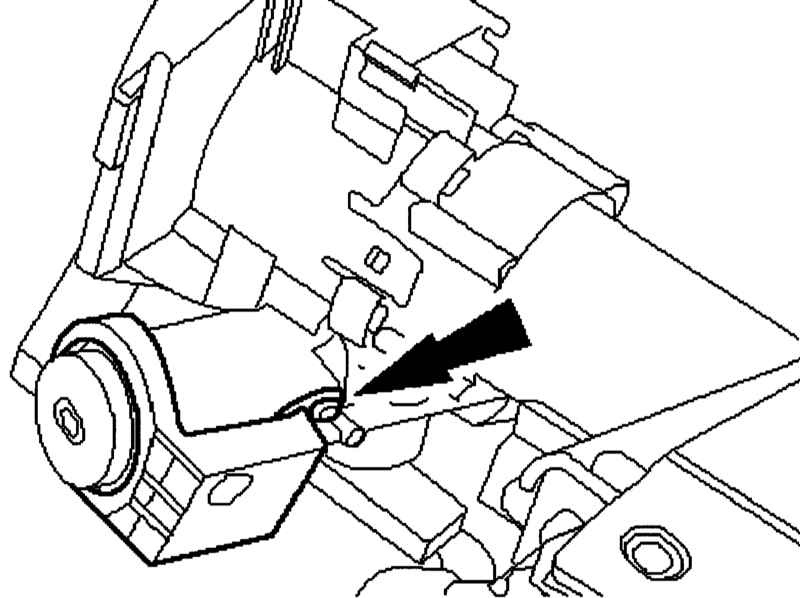

  7. Демонтируйте приемо-передающий блок PATS. Для лучшей ориентации мы покажем это при демонтированном рулевом колесе.

    Демонтаж приемо-передающего блока PATS.

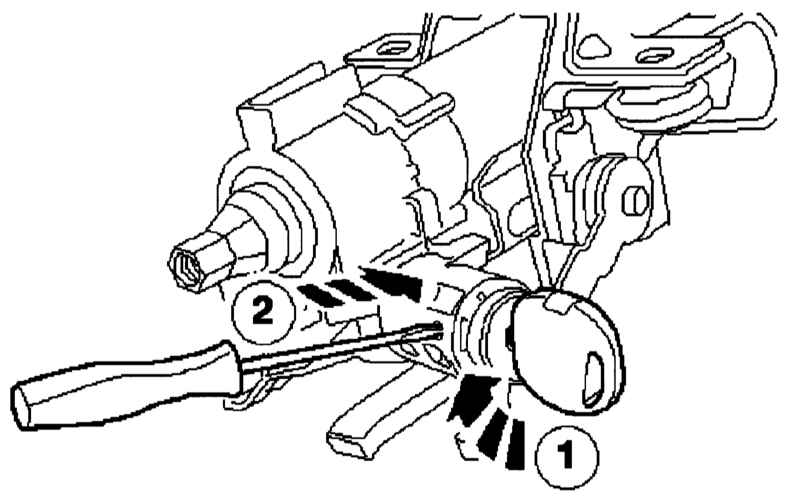

  8. Теперь демонтируйте замок рулевого управления. Для этого поверните ключ зажигания 1 в положение «I» и вдавите блокирующий механизм 2 узкой отверткой в замок-выключатель зажигания. Затем полностью вытащите стопорный цилиндр.

    Поверните ключ зажигания 1 в положение «I», вдавите блокирующий механизм 2 и вытащите замок рулевого управления с ключом зажигания.

  9. Проведите монтаж в обратном порядке.
