10.1.12. Освещение и световая сигнализация

Фары
Фары в своем составе имеют:
- лампы габаритного света;
- лампы указателей поворота;
- лампы ближнего света;
- лампы дальнего света;
- регулировочные устройства (для первоначальной установки фар);
- электронно-механический корректор (для регулировки угла наклона пучка ближнего и дальнего света в зависимости от загрузки автомобиля).
Включение габаритного сета и света фар осуществляется центральным переключателем фар. Переключение света фар (дальний-ближний) и включение указателей поворота осуществляется подрулевым переключателем.

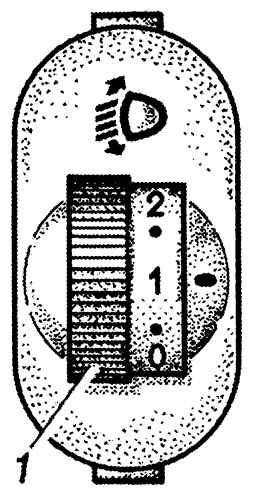

Корректор фар

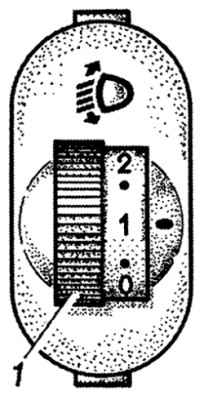

Рис. 3.2. Корректор фар: 1 — маховичок блока





Фара

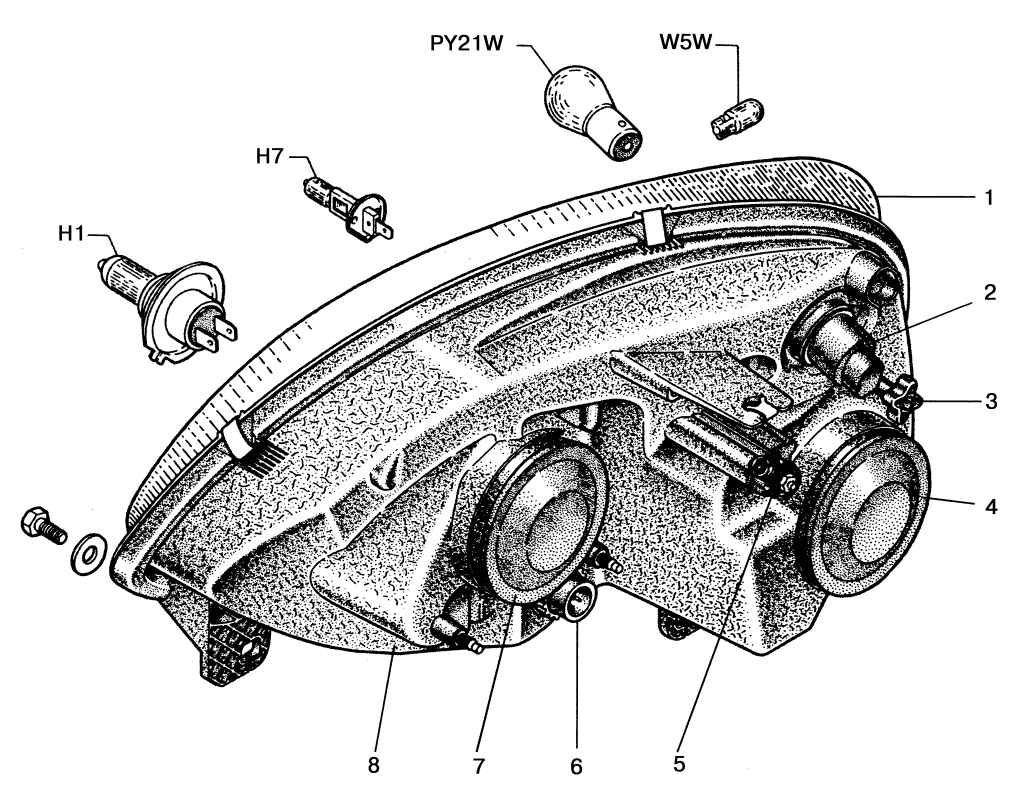

Рис. 9.35. Фара: 1 — рассеиватель; 2 — патрон лампы указателя поворота; 3 — ручка регулировки в горизонтальной плоскости; 4 — крышка лампы ближнего света; 5 — гнездо для регулировки в вертикальной плоскости; 6 — разъем проводов; 7 — крышка лампы дальнего света; 8 — корпус фары; Н1 — лампа дальнего света; Н7 — лампа ближнего света; РУ21W — лампа указателя поворотов; W5W — лампа габаритного света




Первоначальное положение фар устанавливается ручками 3 и 5 (рис. 9.35). Для регулировки фар в зависимости от загрузки автомобиля в фарах установлены электронно-механические корректоры, позволяющие водителю изменять угол наклона пучка ближнего и дальнего света. Изменение наклона светового пучка осуществляется маховичком 1 (см. рис. 3.2) специального электронного блока на панели приборов.
При ненагруженном автомобиле цифра «0» на ручке управления должна быть совмещена с меткой «–» на корпусе блока управления.
При полностью загруженном автомобиле с меткой «–» необходимо совместить:
- цифру «1» на ручке для автобусов на 8 (9) пассажирских мест;
- цифру «2» для автофургонов и автобусов на 12 (13) пассажирских мест.
Корректировку угла светового пучка фар осуществляйте изменением положения отражателей фар электродвигателя с редукторами и следящей системой, установленными в корпусах фар. При повороте маховичка блока управления подается питание в электродвигатели, которые через редукторы поворачивают отражатели фар на определенный угол.
Угол поворота отражателей определяется и контролируется датчиками следящей системы в зависимости от положения блока управления.

Разметка экрана для регулировки фар

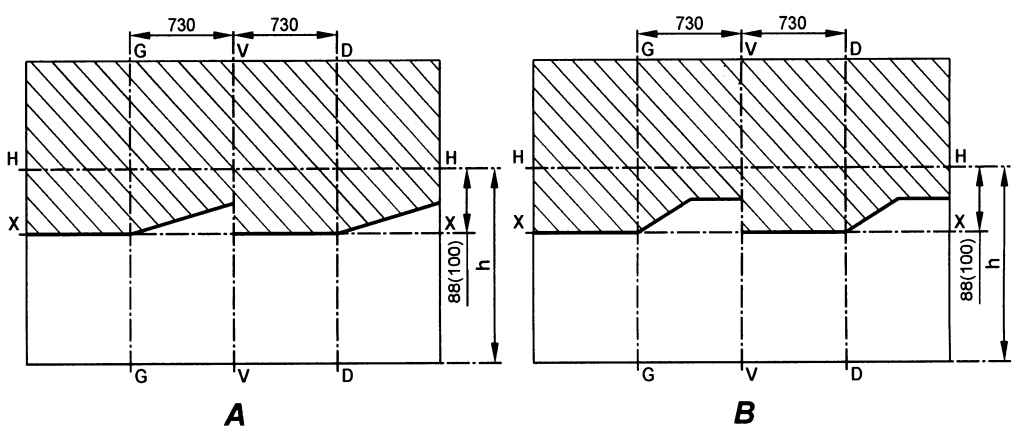

Рис. 9.36. Разметка экрана для регулировки фар: А — фары с маркировкой «AL» на рассеивателе; В — фары с маркировкой «ОСВАР» на рассеивателе; h — высота центра ближнего света фар на автомобиле; V — V — ось автомобиля




Регулировку фар необходимо производить с помощью экрана (рис. 9.36) в следующем порядке:
- проверить давление в шинах, при необходимости довести его до нормы;
- установить ненагруженный автомобиль на расстоянии 5 м от экрана;
- повернуть ручку управления электронного корректора в положение «0»;
- включить ближний свет;
- отрегулировать световые пучки ручкой 3 (см. рис. 9.35) и крестообразной отверткой через гнездо 5 поочередно для каждой фары.
У отрегулированных фар горизонтальный участок светотеневой границы должен совместиться с линией X — X (рис. 9.36), наклонные участки светотеневой границы должны соответствовать pис. 9.36А (с маркировкой на рассеивателе «АL») и рис. 9.36 В (с маркировкой на рассеивателе «ОСВАР»), а точки пересечения горизонтального и начала наклонных участков светотеневой границы — с линиями G — G и D — D.
В процессе эксплуатации необходимо следить за исправностью ламп. Лампы с потемневшими колбами необходимо заменять.
Для замены ламп ближнего и дальнего света и габарита необходимо снять крышки 4 и 7 — см. рис. 9.35 (на части фар эти крышки могут быть объединены в одну. Для ее снятия, повернуть пружинный держатель).
Для замены ламп указателей поворота повернуть патрон 2 лампы.

Предупреждения
1. Рассеиватели блок-фар с маркировкой «ОСВАР» выполнены из пластмассы, поэтому недопустима очистка их от пыли и грязи с использованием различных топлив, других активных веществ и жидкостей, а также сухая пpoтирка щетками и ветошью.
2. При установке в фару галогенной лампы нельзя касаться пальцами колбы во избежание снижения светового потока или разрушения колбы в процессе эксплуатации.


Центральный переключатель света
Центральный переключатель света имеет три фиксированных положения. При перемещении штока он должен четко фиксироваться. Усилие перемещения штока должно быть в пределах 10—45 Н (1,0—4,5 кгс).
Техническое обслуживание
Проверка переключателя производится с помощью контрольной лампы по схеме электрооборудования автомобиля. В положениях I и II штока и повороте его по часовой стрелке должна загораться лампа 3; при повороте штока против часовой стрелки лампа 3 должна уменьшать свою яркость, а при упоре гаснуть.
Величина падения напряжения на выводах переключателя не должна превышать 0,01 В при нагрузке 1,0 А.
Переключатель указателей поворота, света фар и звукового* сигнала
Направление поворота автомобиля указывается мигающим светом в передних и задних указателях поворота. Включение указателей поворота осуществляется переключателем, расположенным под рулевым колесом. При перемещении рычага вверх включаются указатели правого поворота, вниз — левого. Перемещением рычага на себя или от себя осуществляется переключение света фар. Перемещением рычага на себя в нефиксированное положение осуществляется кратковременное включение фар (для сигнализаиии).
При перемещении рукоятки вдоль оси рычага включается звуковой сигнал*.

* На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя.

Переключатель состоит из механического привода, обеспечивающего ручное включение, и переключателя, предназначенного для соединения электрических цепей сигнальных ламп с источником тока.
При сгорании спирали одной из сигнальных ламп частота миганий лампы сигнализатора возрастает вдвое.
Техническое обслуживание

Схема соединения контактов переключателя указателей поворота и света в различных положениях рукоятки

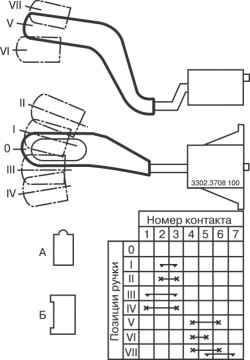

Рис. 9.37. Схема соединения контактов переключателя указателей поворота и света в различных положениях рукоятки: 0 — все выключено, I и III — включены указатели поворота (без фиксаций рукоятки), II и IV — указатели поворота (с фиксацией рукоятки), V — включен ближний свет фар, VI — включен дальний свет фар, VII — включена сигнализация дальним светом фар (без фиксации); А и Б — расположение штекеров в соединительныx колодках




Нарушение четкости включения и отсутствие света в указателях поворота может происходить в результате подгорания контактов переключателя, а также вследствие неисправностей ламп и их патронов. Для устранения неисправностей предварительно убедитесь в исправном состоянии ламп и их патронов. Смену ламп производить только при выключенном переключателе указателей поворота и выключенном выключателе аварийной сигнализации. Проверяйте правильность работы переключателей 3302.3709100 и 1102.3769 c помощью контрольной лампы по схемам соединений, соответственно показанным на рис. 9.37 и 9.38.

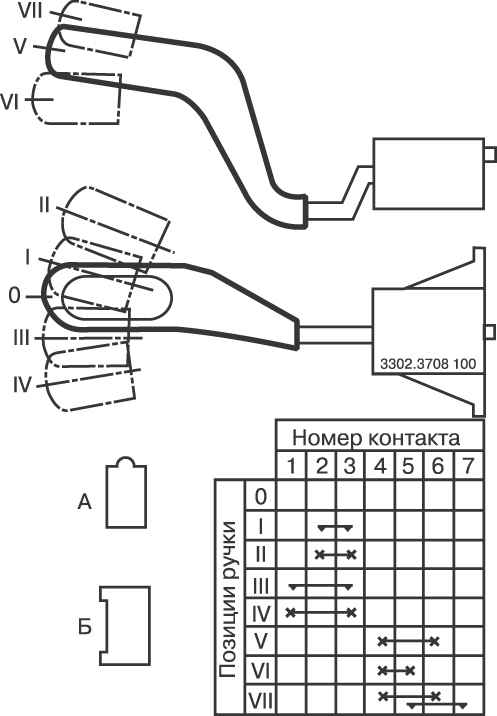

Схема соединения контактов переключателя указателей поворота, света и звукового сигнала

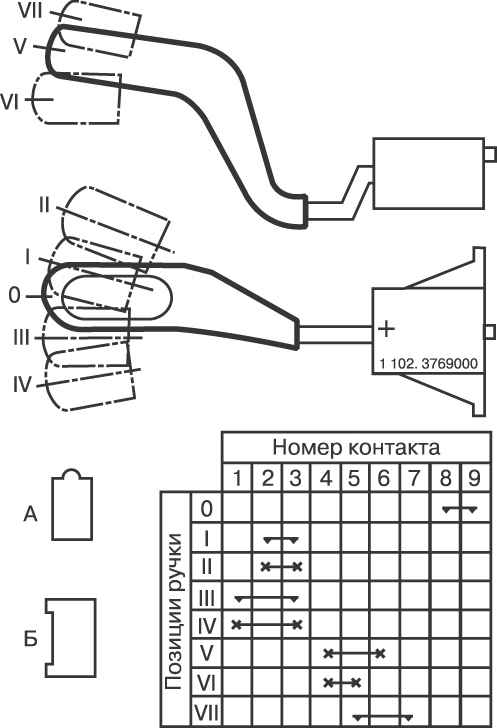

Рис. 9.38. Схема соединения контактов переключателя указателей поворота, света и звукового сигнала: 0 — все выключено (нажатием на кнопку по стрелке включается звуковой сигнал во всех положениях рукоятки), I и III — включены указатели поворота (без фиксации рукоятки), II и IV — включены указатели поворота (с фиксацией рукоятки), V — включен ближний свет фар, VI — включен дальний свет фар, VII — включена сигнализация дальним светом фар, А и Б — расположение штекеров в соединительных колодках




Усилие перемещения рычага должно находиться в пределах 5—25 Н (0,5—2,5 кгс). Падение напряжения на выводах должно быть не более 0,3 В при токе 5 А.
Если переключатель работает неправильно, замените его.

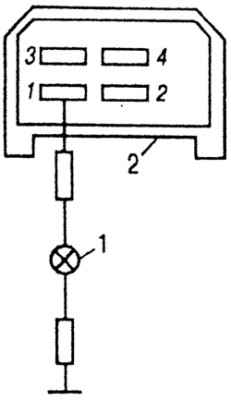

Схема проверки наличия напряжения в колодке реле указателей поворота
Рис. 9.44. Схема проверки наличия напряжения в колодке реле указателей поворота: 1 — контрольная лампа; 2 — разъем жгута проводов




Прерыватель указателей поворота и аварийной сигнализации 494.3747
Для создания прерывистого режима работы указателей поворота применяется прерыватель указателей поворота и аварийной сигнализации 494.3747. Прерыватель обеспечивает прерывистый режим работы сигнальных ламп с частотой (90±30) циклов в минуту. Прерыватель имеет функцию контроля исправности сигнальных ламп. При перегорании или отсутствии контакта на одной из сигнальных ламп при включении указателей поворота прерыватель обеспечивает прерывистый режим работы контрольной лампы с частотой 240±(30) циклов в минуту.
Техническое обслуживание

Схема проверки прерывателя указателей поворота

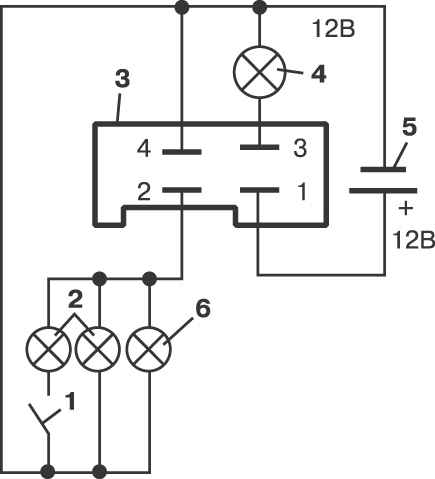

Рис. 9.39. Схема проверки прерывателя указателей поворота: 1 — выключатель, имитирующий неисправность лампы; 2 — лампы А12-21; 3 — прерыватель указателей поворота; 4 — контрольная лампа; 5 — аккумуляторная батарея; 6 — лампа А12-5




Прерыватель относится к неремонтируемым изделиям. Исправность прерывателя следует проверять по схеме на рис. 9.39. Если сигнальные лампы не горят, горят постоянно или не с указанной частотой, необходимо заменить.
Выключатель стоп-сигнала

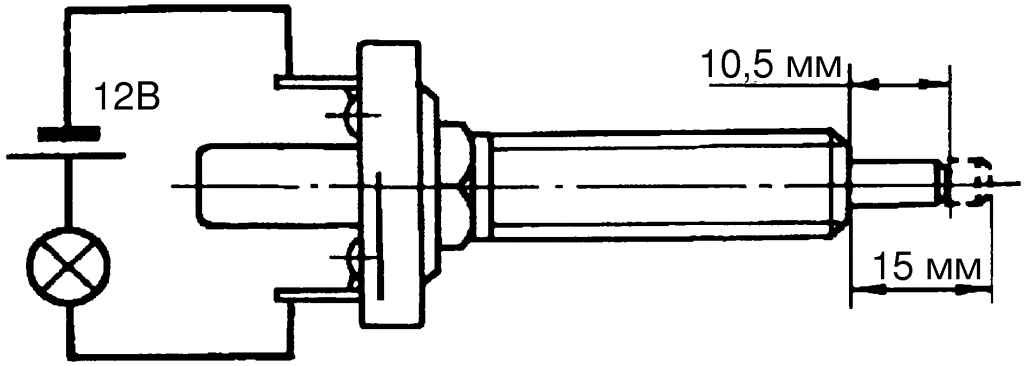

Проверка выключателя стоп-сигнала
Рис. 9.40. Проверка выключателя стоп-сигнала




Выключатель стоп-сигнала установлен сбоку от тормозной педали. Исправность выключателя можно проверить с помощью контрольной лампы по схеме на рис. 9.40. При выступании штока выключателя на 15 мм контрольная лампа должна гореть, а при нажатии на шток (выступание 10,5 мм) лампа должна гаснуть. Падение напряжения на выводах выключателя должно быть не более 0,1 В при токе 6 А.
Неисправный выключатель заменить. При установке нового выключателя отрегулировать его установку на кронштейне. Сигнальные лампы стоп-сигнала должны загораться только после выбора свободного хода педали.
Выключатель света заднего хода

Выключатель света заднего хода

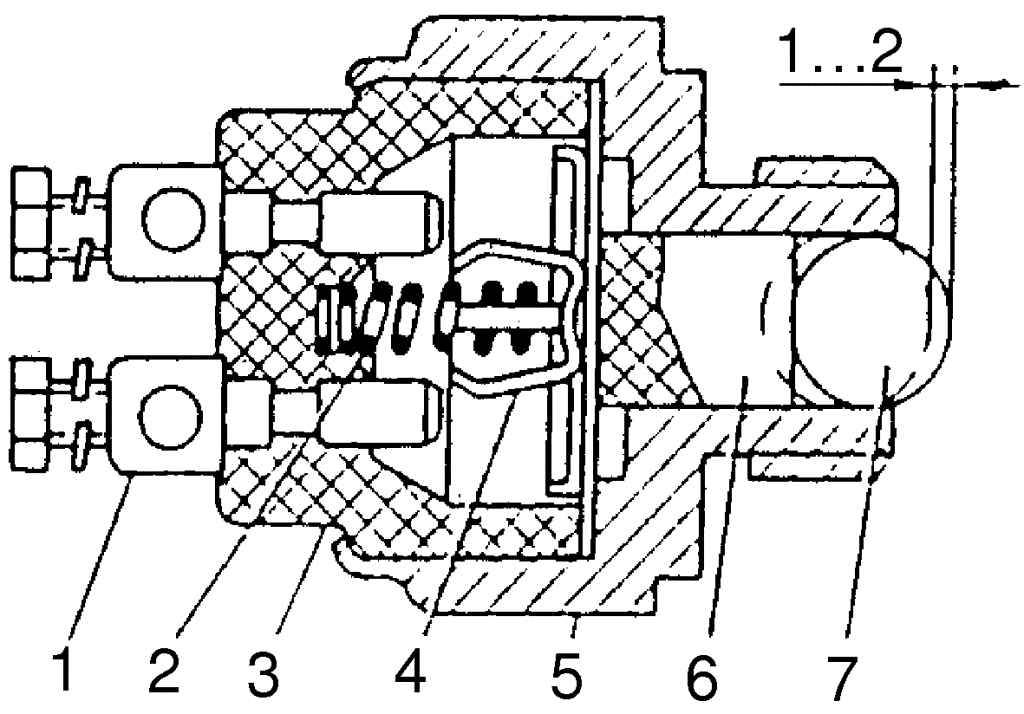

Рис. 9.41. Выключатель света заднего хода: 1 — вывод; 2 — пружина; 3 — изолятор; 4 — контактная пластина; 5 — корпус; 6 — толкатель; 7 — шарик




Выключатель света заднего хода (рис. 9.41) служит для автоматического включения света при движении задним ходом. Выключатель установлен в коробке передач и механически соединен с рычагом переключения передач. При соответствующем положении рычага выключатель соединяет цепь фонарей заднего хода с источником тока.
Во время эксплуатации следует периодически проверять надежность крепления выключателя. Проверку выключателя можно делать с помощью контрольной лампы. Лампа должна загораться при ходе шарика 1—2 мм. Неисправный выключатель заменить.
Выключатель аварийной сигнализации

Схема выключателя аварийной сигнализации и проверка его с помощью ламп

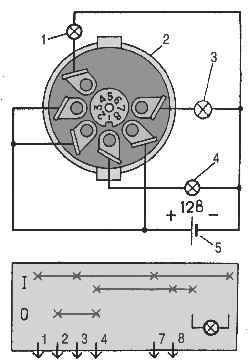

Рис. 9.42. Схема выключателя аварийной сигнализации и проверка его с помощью ламп: 1, 3 и 4 — контрольные лампы; 2 — выключатель аварийной сигнализации; 5 — аккумуляторная батарея




Выключатель аварийной сигнализации 24.3710 проверяется по схеме на рис. 9.42. В выключенном положении должна гореть лампа 1, во включенном положении — 1, 3 и 4, а также в ручке выключателя.
Если одна из ламп не горит в соответствующем положении, замените выключатель.
