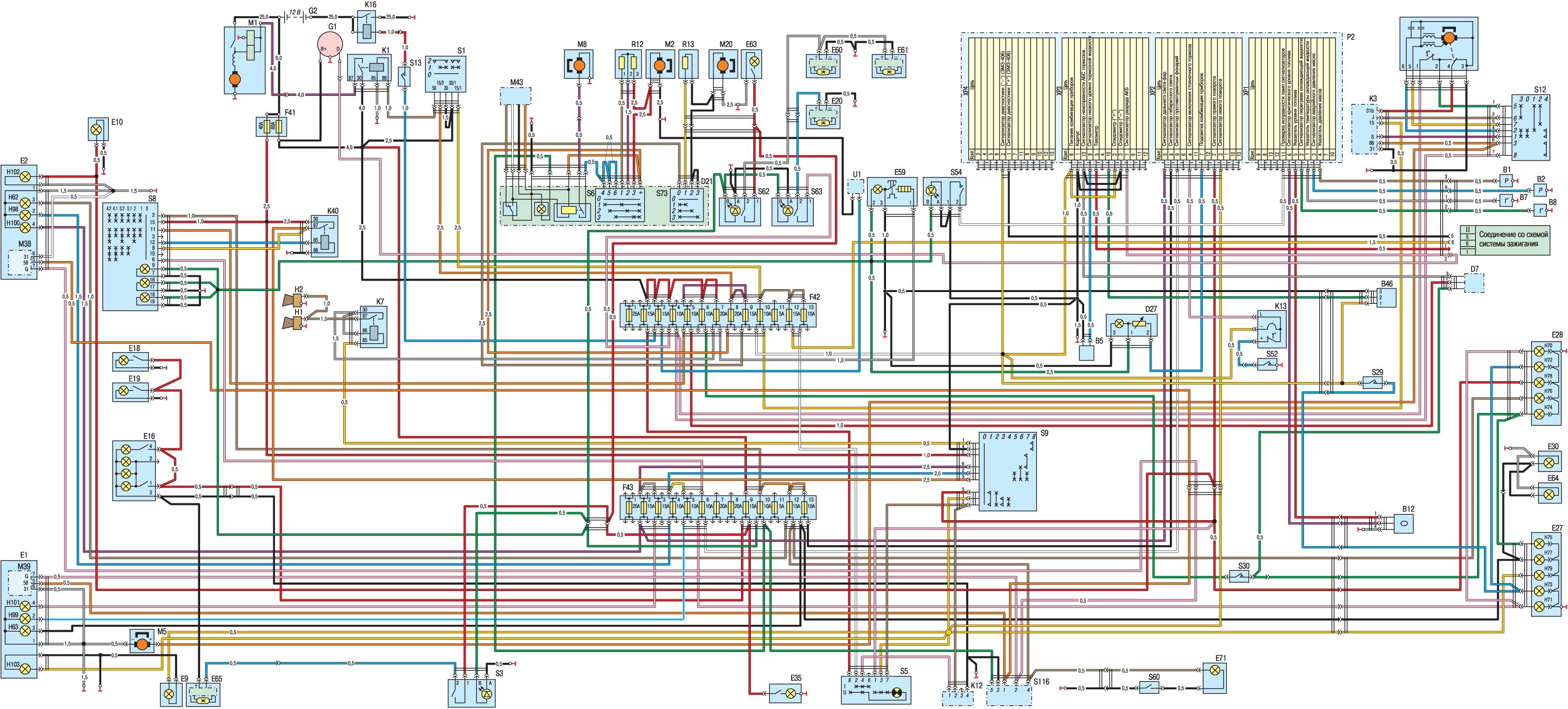

13.9. Схема 2.

Условные обозначения элементов схемы электрооборудования:
В1 — датчик указателя давления масла; В2 — датчнк сигнализатора аварийного давления масла; В5 — датчик сигнализатора аварийного падения уровня тормозной жндкости; В7 — датчик указателя температуры охлаждающей жидкости; 08 — датчик сигнализатора перегрева охлаждающей жидкости; В12 — датчик указателя уровня топлива; 013 — датчик указателя уровня топлива в правом баке (ГАЗ-33027); В46 — датчик скорости; В57 — датчик включения-электромагнитной муфты вентилятора (устанавливается на части двигателей ЗМЗ-4026, УМЗ-4215) В68 — датчик-распределитель (ЗМЗ-4026 и УМЗ-4215); D4 — блок управления ЭПХХ (ЗМЗ-4026 п УМЗ-4215); D7 — блок управления антиблокировочной системой тормозов (устанавливается на части автомобилей); D21 — пульт управления отопително-вентиляционной установкой; D27 — регулятор освещенности приборов; D28 — блок управления электромагнитной муфтой вентилятора (устанавливается на части двигателей ЗМЗ-4026 н УМЗ-4215); Е1 — фара головного света левая; Е2 — фара головного света правая; Е9 — повторитель указателя поворота левый; Е10 — повторитель указателя поворота правый; Е16 — плафон освещения передних сидений кабины; Е18, Е19 — плафон освещения грузового салона автофургонов; Е20 — плафоны пассажирского салона (правые); Е27 — фонарь задний левый; Е28 — фонарь задний правый; Е30, Е64 — фонарь освещения номерного знака; Е35 — фонарь подкопотный; Е59 — прикуриватель; Е60, Е61 — плафоны пассажирского салона (левые); Е63 — плафон освещения подножки; Е65 — плафон второго ряда сидений (для автофургонов с двумя рядами сидений); Е71 -плафон освещения вещевого ящика; F1 — F4 — свеча зажигания; F41 — блок предохранителей; F42 — блок предохранителей верхний; F43 — блок предохранителей нижний; G1 — генератор; G2 — аккумуляторная батарея; H1, Н2 — сигнал звуковой; Н62 v- лампа габаритного света левая; Н63 — лампа габаритного света правая; Н70 — лампа протнвотуманная задняя левая; Н71 — лампа противотуманная задняя правая; Н72 — лампа света заднего хода левая; Н73 — лампа света заднего хода правая; Н74 — лампа сигнала торможения левая; Н75 — лампа сигнала торможения правая; Н76 — лампа габаритного света заднего левая; Н77 — лампа габаритного света заднего правая; Н78 — лампа указателя поворота заднего левая; Н79 — лампа указателя поворота заднего правая; Н98 — лампа ближнего света левая; 1199 — лампа ближнего света правая; Н100 — лампа дальнего света левая; Н101 -лампа дальнего света правая; Н102 — лампа указателя поворота переднего (левая); Н103 — лампа указателя поворота переднего (правая); К1 — реле стартера; КЗ — реле управления стеклоочистителем; К7 — реле сигналов; К12 — прерыватель указателей поворота; К13 — прерыватель сигнализатора стояночного тормоза; К16 — выключатель аккумуляторной батареи дистанционный (для автобусов); К40 — реле фар; М1 — стартер; М2 — электродвигатель отопителя; М4 — электродвигатель стеклоочистителя; М5 — электродвигатель стсклоомывателя; М8 — электронасос дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); М20 — электродвигатель дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); М38 — электропривод корректора фар (правый); М39 — электропривод корректора фар (левый); М43 — моторедуктор крана отопителя; Р2 — комбинация приборов; R1 — R4 — резистор свечи помехоподавительный (ЗМЗ-4026 и УМЗ-4215); R12 — резистор электродвигателя отопитсля; R13 — резистор электродвигателя дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); S1 — выключатель системы пуска и приборов; S3 — выключатель плафонов второго ряда сидений (для автофургонов с двумя рядами сидений); S5 — выключатель аварийной световой сигнализации; S6 — переключатель электродвигателя и электронасоса отопителя; S9 — переключатель указателей поворота и света фар; S12 — переключатель стеклоочистителя; S13 — кнопочный выключатель дистанционного выключателя батареи (для автобусов); S29 — выключатель света заднего хода; S30 — выключатель сигнала торможения; S39 — переключатель освещения; S52 — выключатель сигнализатора стояночного тормоза; S54 — выключатель проверки исправности сигнализаторов; S60 — выключатель плафона вещевого ящика; S62 — выключатель правых плафонов освещения пассажирского салона автобусов; S63 — выключатель левых плафонов освещения пассажирского салона автобусов; S72 — выключатель системы ЭПХХ (ЗМЗ-4026 и УМЗ-4215); S73 — переключатель электродвигателя дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); S116 — переключатель корректора фар; U — радиоприемник; Т1 — катушка зажигания (ЗМЗ-4026 и УМЗ-4215); V1 — регулятор напряжения (ЗМЗ-4026 и УМЗ-4215); V2 — коммутатор транзнсторный (ЗМЗ-4026 и УМЗ-4215); YЗ — электромагнитный клапан (ЗМЗ-4026 и УМЗ-4215); Y48 — электромагнитная муфта вентилятора (устанавливается на части двигателей ЗМЗ-4026. УМЗ-4215)
