5.1. Двигатели ЗМЗ-4025, -4026





Двигатели мод. ЗМЗ-4025 и ЗМЗ-4026 (вид с левой стороны)

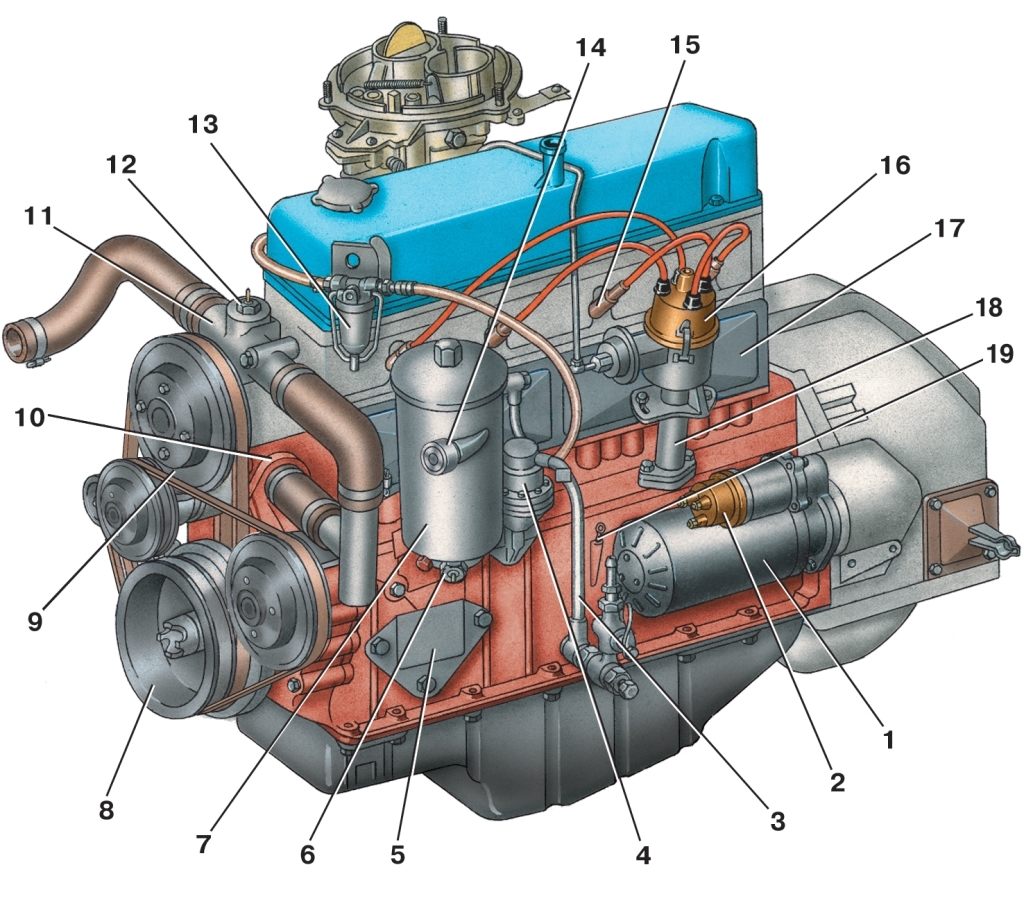

Рис. 4.1. Двигатели мод. ЗМЗ-4025 и ЗМЗ-4026 (вид с левой стороны): 1 — стартер; 2 — тяговое реле; 3 — маслопровод; 4 — топливный насос; 5 — кронштейн опоры двигателя; 6 — датчик аварийного давления масла; 7 — масляный фильтр; 8 — шкив коленчатого вала; 9 — шкив водяного насоса; 10 — патрубок водяного насоса; 11 — корпус термостата; 12 — датчик указателя температуры охлаждающей жидкости; 13 — фильтр тонкой очистки топлива; 14 — датчик указателя давления масла; 15 — свеча зажигания; 16 — датчик-распределитель зажигания; 17 — крышка толкателей; 18 — привод распределителя зажигания и масляного насоса; 19 — указатель уровня масла (щуп)




Двигатели мод. ЗМЗ-4025 и ЗМЗ-4026 (вид с правой стороны)

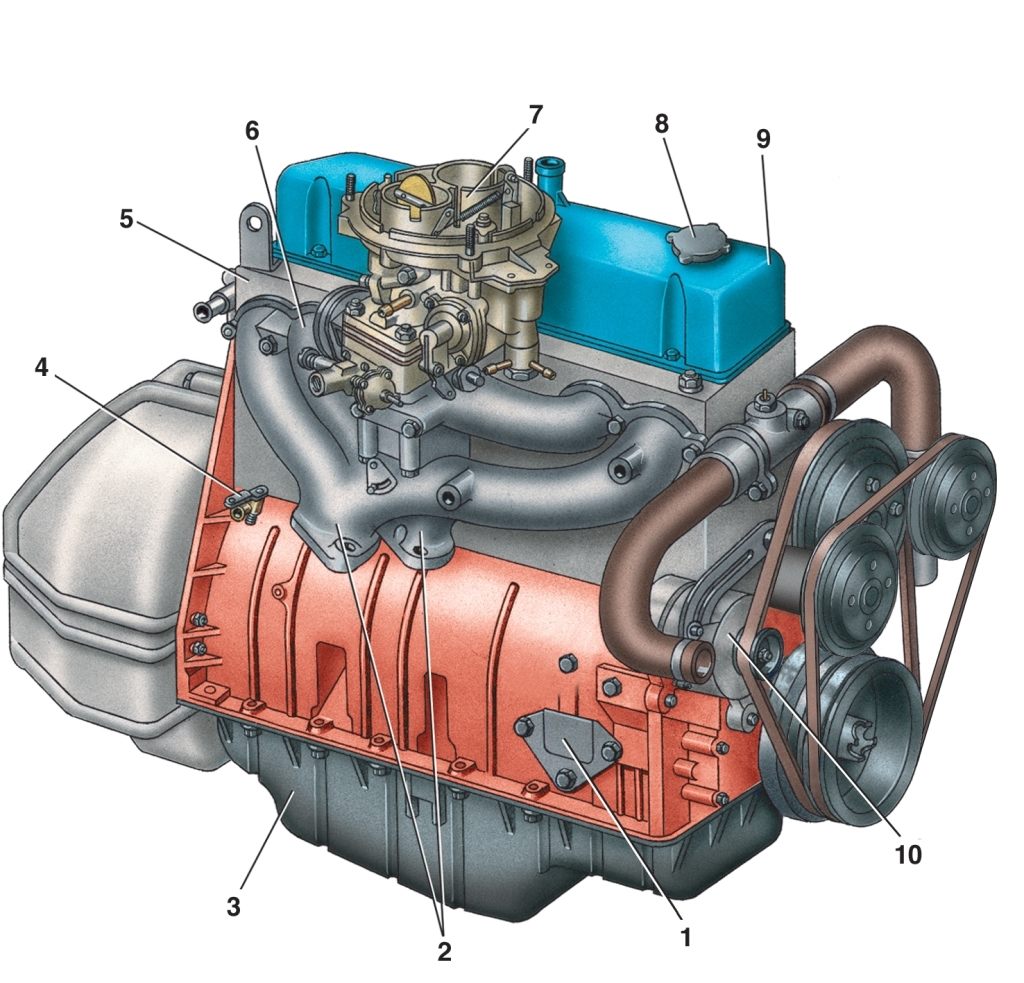

Рис. 4.2. Двигатели мод. ЗМЗ-4025 и ЗМЗ-4026 (вид с правой стороны): 1 — кронштейн опоры двигателя; 2 — выпускной коллектор; 3 — масляный картер; 4 — кран слива охлаждающей жидкости; 5 — головка блока цилиндра; 6 — впускная труба; 7 — карбюратор; 8 — пробка маслоналивной горловины; 9 — крышка коромысел; 10 — генератор




Общий вид двигателей показан на рис. 4.1, 4.2.

Поперечный разрез двигателей мод. ЗМЗ-4025 и ЗМЗ-4026

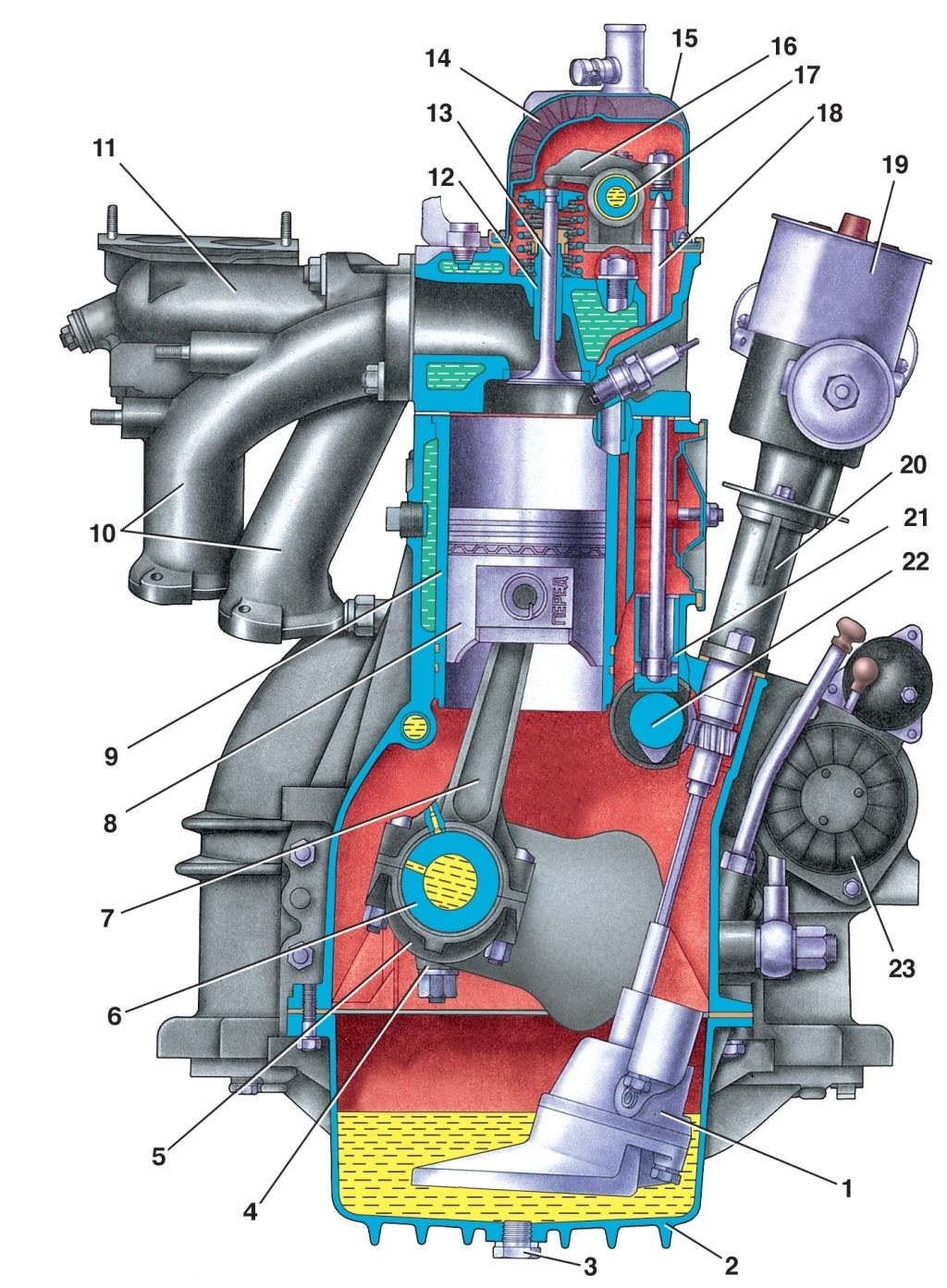

Рис. 4.3. Поперечный разрез двигателей мод. ЗМЗ-4025 и ЗМЗ-4026: 1 — масляный насос; 2 — масляный картер; 3 — пробка слива масла; 4 — крышка коренного подшипника; 5 — крышка шатуна; 6 — коленчатый вал; 7 — шатун; 8 — поршень; 9 — гильза цилиндра; 10 — выпускной коллектор; 11 — впускная труба; 12 — направляющая втулка клапана; 13 — клапан; 14 — маслоотделитель системы вентиляции картера; 15 — крышка коромысел; 16 — коромысло клапана; 17 — ось коромысел; 18 — штанга толкателя; 19 — распределитель зажигания; 20 — привод распределителя; 21 — толкатель; 22 — распределительный вал; 23 — стартер




Поперечный разрез двигателей показан на рис. 4.3.
