5.2.3. Газораспределительный механизм

Привод клапанов

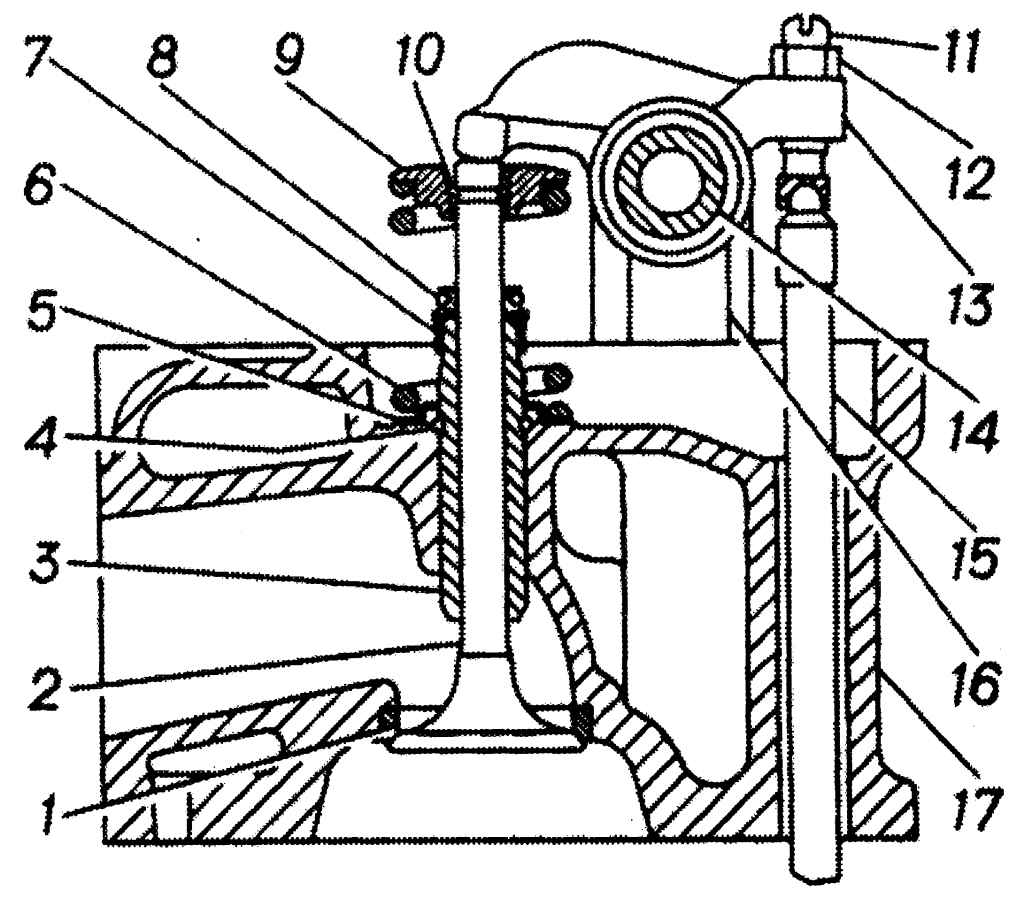

Рис. 4.90. Привод клапанов: 1 — седло клапана; 2 — клапан; 3 — направляющая втулка; 4 — стопорное кольцо; 5 — шайба; 6 — пружина; 7 — колпачок маслоотражательный; 8 — пружина колпачка; 9 — тарелка пружины; 10 — сухарики; 11 — регулировочный винт; 12 — контргайка; 13 — коромысло; 14 — ось коромысел; 15 — штанга; 16 — стойка; 17 — головка блока цилиндров




Привод клапанов показан на рис. 4.90. Проверка и регулировка тепловых зазоров между клапанами и коромыслами производится на холодном двигателе при затянутых гайках крепления головки цилиндров и гайках крепления стоек оси коромысел. Для проверки и регулировки необходимо:
- отсоединить шланги вентиляции картера, снять воздушный фильтр, отсоединить тросик привода дроссельных заслонок и шланг вакуумного регулятора датчика-распределителя;
- снять крышку коромысел;
- снять решетку облицовки радиатора, разобрать крепление верхней точки крепления радиатора, снять верхнюю панель облицовки радиатора и ослабить натяжение ремня привода вентилятора;

Установочные метки на шкиве-демпфере коленчатого вала

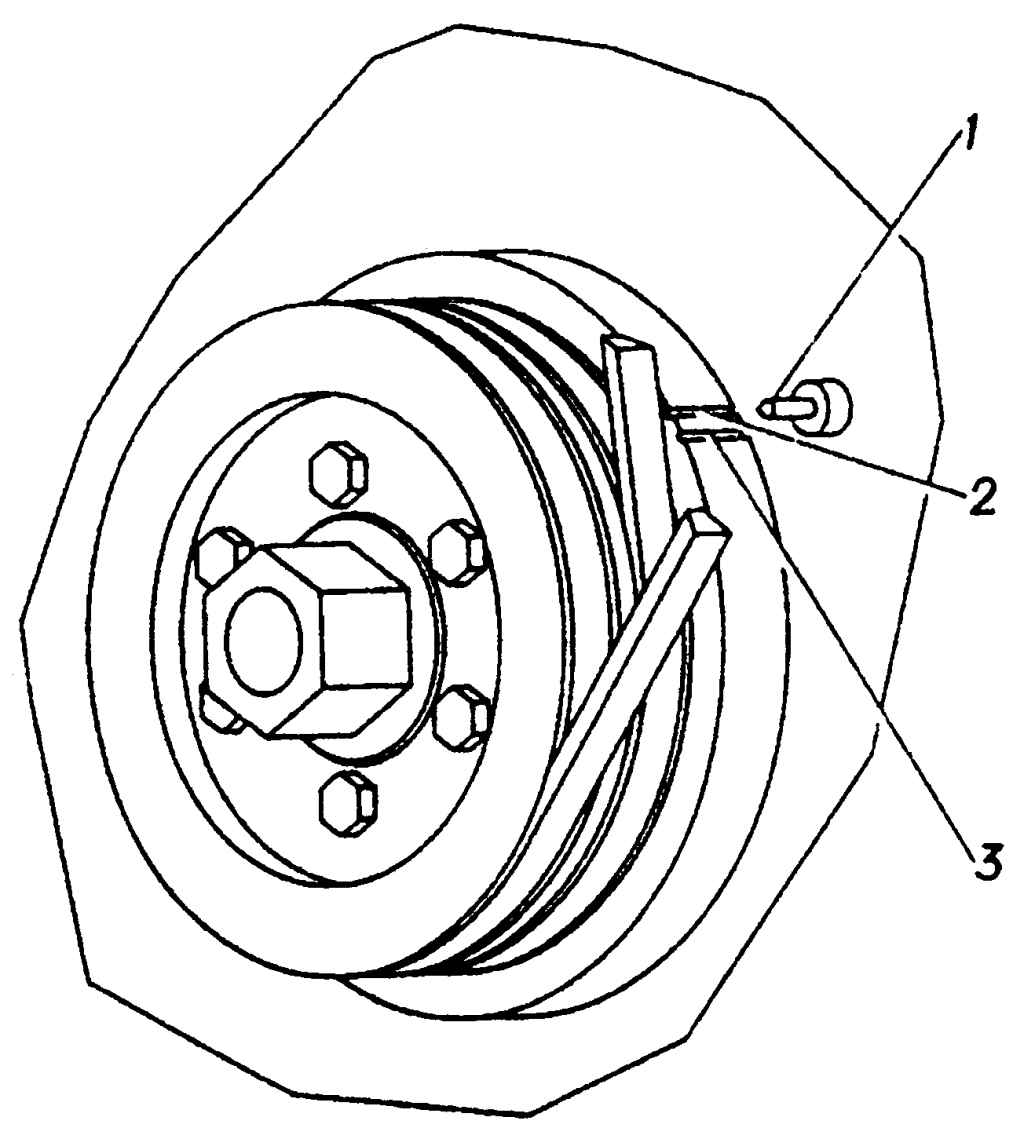

Рис. 4.91. Установочные метки на шкиве-демпфере коленчатого вала: 1 — штифт на крышке распределительных шестерен; 2 — метка для установки ВМТ; 3 — метка для установки угла опережения зажигания




- установить поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия, для чего специальным ключом на 36 мм из комплекта водительского инструмента провернуть коленчатый вал двигателя до положения, при котором коромысла впускного и выпускного клапанов будут свободно покачиваться (клапаны закрыты), а вторая метка на шкиве-демпфере совместится со штифтом на крышке распределительных шестерен (рис. 4.91);

ПРИМЕЧАНИЕ
Первой считается метка, которая подходит к штифту-указателю при вращении шкива-демпфера коленчатого вала. Первая метка соответствует углу опережения зажигания 5°, вторая — верхней мертвой точке.

-проверить с помощью щупа зазоры между коромыслами и клапанами первого цилиндра. При неправильном зазоре с помощью регулировочного винта установить зазор по щупу, после чего, поддерживая отверткой регулировочный винт, затянуть контргайку и проверить правильность зазора; проворачивая коленчатый вал на пол-оборота, отрегулировать зазоры остальных цилиндров согласно порядку их работы 1-2-4-3. Зазор между коромыслом и клапаном на холодном двигателе (15— 20° С) для выпускных клапанов первого и четвертого цилиндров должен быть 0,30—0,35 мм, а для остальных клапанов — 0,35—0,40 мм.
