5.2.9. Система выпуска отработавших газов

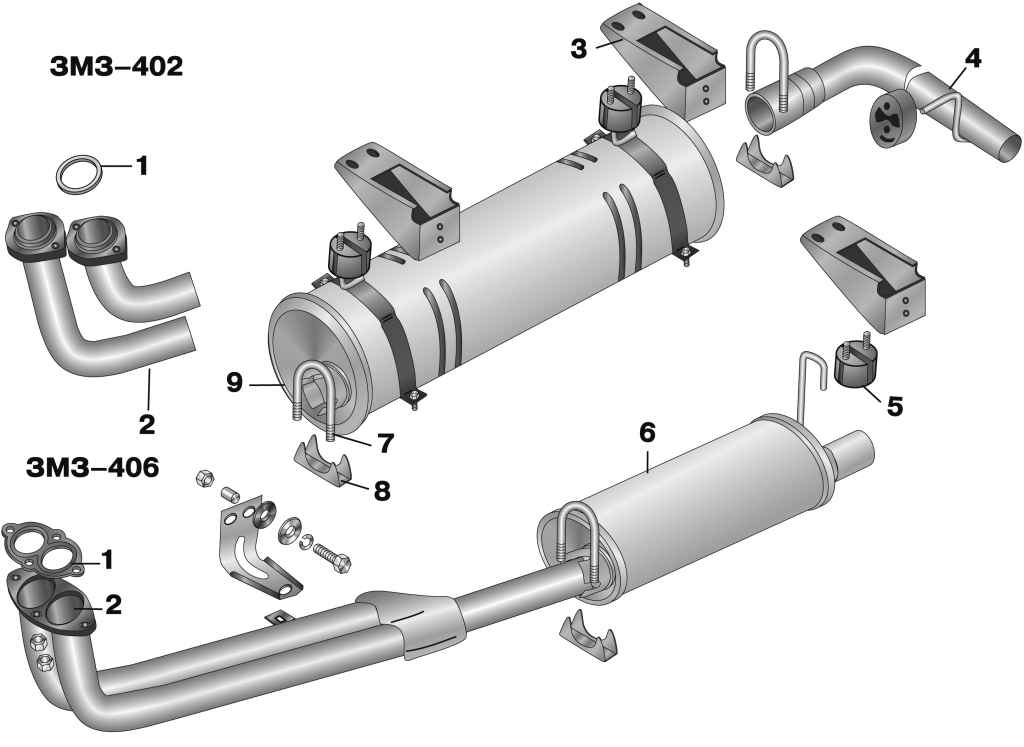

Рис. 4.32. Система выпуска отработавших газов: 1 — прокладка; 2 — приемная труба; 3 — кронштейн; 4 — труба выхлопная; 5 — амортизатор; 6 — резонатор; 7 — стремянка; 8 — хомут; 9 — глушитель

Система выпуска отработавших газов отличается от указанной для двигателей ЗМЗ-4025, -4026 (см. рис. 4.32) конструкцией приемных труб глушителя. Фланец приемных труб имеет три точки крепления.

Рис. 4.33. Подвеска двигателя: 1 — подушка передней опоры; 2 — кронштейн двигателя; 3 — ограничитель задней опоры; 4 — подушка задней опоры

Подвеска двигателя отличается от указанной для двигателей ЗМЗ-4025, -4026 конструкцией кронштейна 2 (см. рис. 4.33). Подушка 1 устанавливается таким образом, чтобы ее фиксатор был расположен вверху.
