5.3.4. Система смазки двигателя

Схема системы смазки двигателя

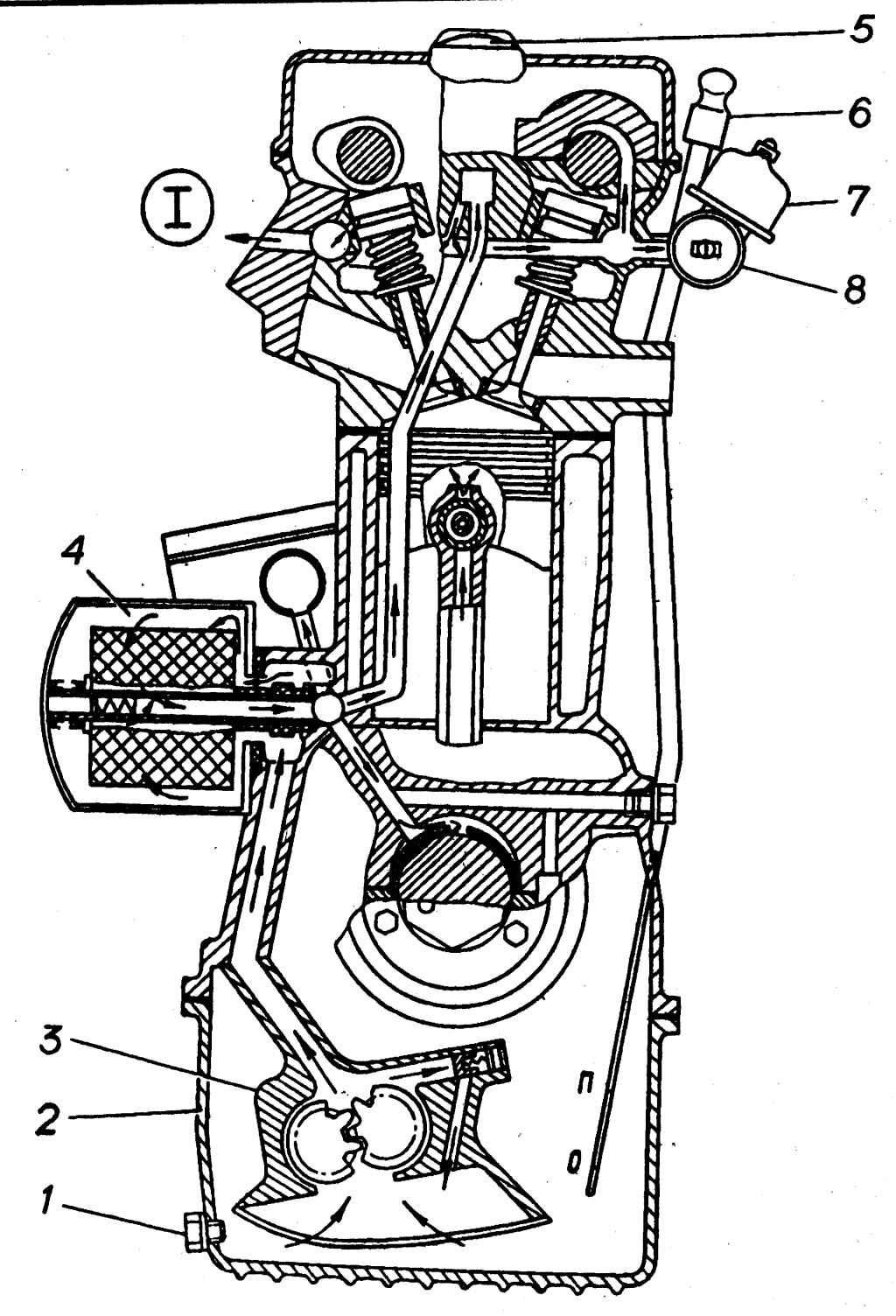

Рис. 4.123. Схема системы смазки двигателя: 1 — пробка сливного отверстия масляного картера; 2 — масляный картер; 3 — масляный насос; 4 — масляный фильтр; 5 — крышка маслозаливной горловины; 6 — стержневой указатель уровня масла; 7 — датчик указателя давления масла; 8 — датчик сигнализатора аварийного давления масла; I — к гидронатяжителю цепи привода распределительных валов




Система смазки двигателя (рис. 4.123) — комбинированная: под давлением и разбрызгиванием.
Система смазки включает: масляный картер 2, масляный насос 3 с приемным патрубком с сеткой и редукционным клапаном, привод маслонасоса, масляные каналы в блоке, головке цилиндров и в коленчатом валу, полнопоточный масляный фильтр 4, стержневой указатель 6 уровня масла, крышку 5 маслозаливной горловины, датчики давления масла 7 и 8.
Циркуляция масла происходит следующим образом: насос засасывает масло из картера и по каналу в блоке подводит его к полнопоточному фильтру; после фильтра масло поступает в главную масляную магистраль и через каналы в блоке смазывает коренные подшипники, подшипники промежуточного вала, верхний подшипник валика привода масляного насоса и подводится к гидронатяжителю цепи первой ступени привода распределительных валов. От коренных подшипников масло через внутренние каналы коленчатого вала поступает к шатунным подшипникам и от них, через отверстия в шатунах, — к поршневым пальцам. От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и торцовой поверхности ведомой шестерни привода. Шестерни привода масляного насоса смазываются струей масла через калиброванное сверление диаметром 2 мм в главной масляной магистрали.
Для охлаждения поршня масло, через отверстие в верхней головке шатуна, разбрызгивается на днище поршня.
Из главной масляной магистрали масло через вертикальный канал в блоке поступает в головку блока цилиндров для смазки опор распределительных валов и подводится к гидронатяжителю цепи второй ступени привода распределительных валов, к гидротолкателям и к датчикам давления масла. Вытекая из зазоров и стекая в картер в передней части головки блока цилиндров, масло попадает на цепи, башмаки и звездочки привода распределительных валов.
Емкость системы смазки — 6 л. Масло в двигатель заливается через маслозаливную горловину, расположенную на крышке клапанов и закрываемую крышкой с уплотнительной резиновой прокладкой. Уровень масла контролируется по меткам «П» и «О» на стержне указателя уровня. Уровень масла следует поддерживать вблизи метки «П», не превышая ее.
Масляный насос

Масляный насос

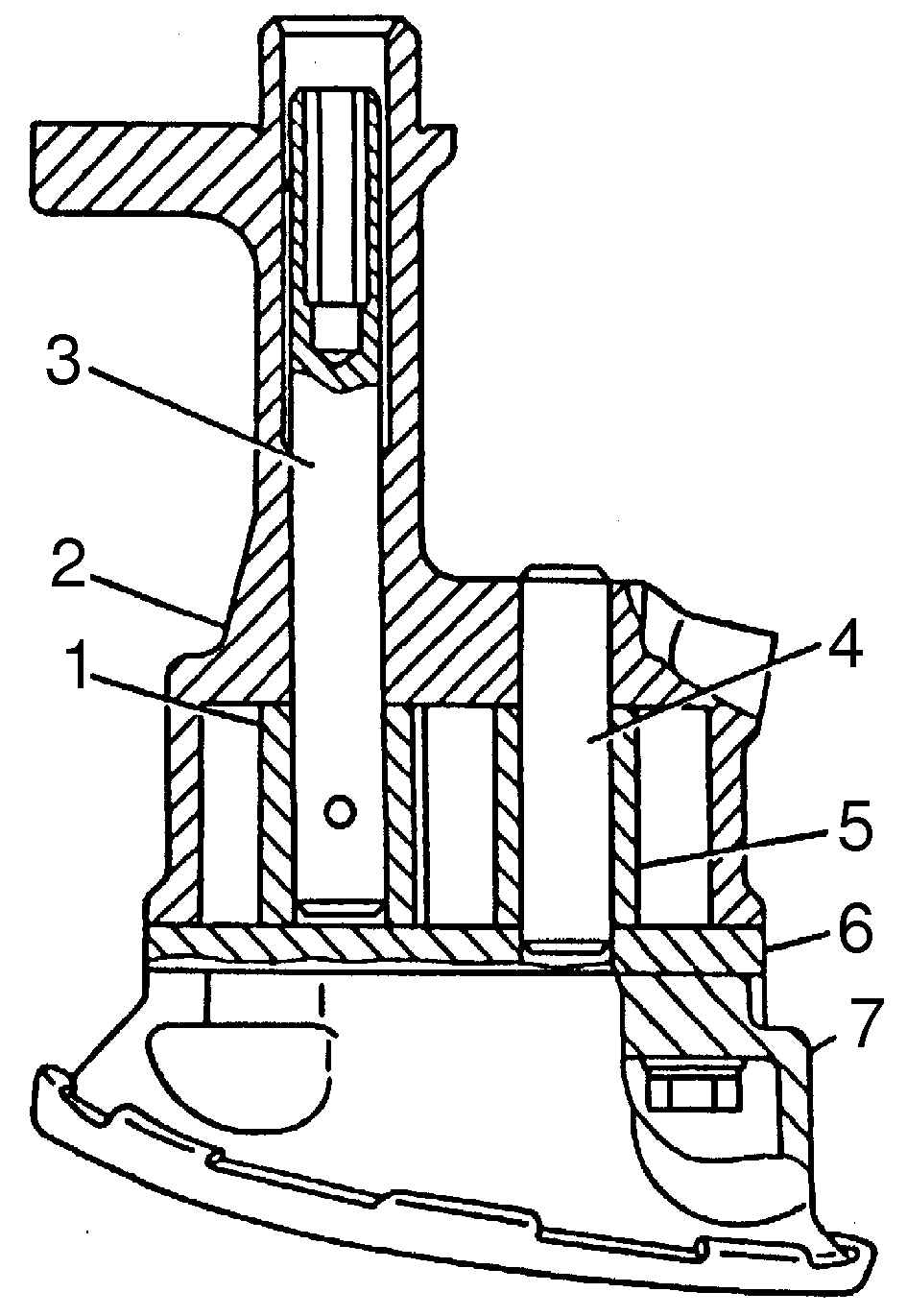

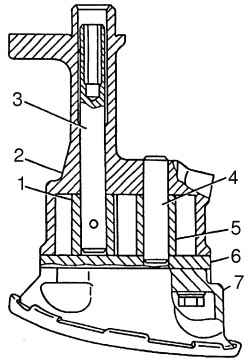

Рис. 4.124. Масляный насос: 1 — ведущая шестерня; 2 — корпус; 3 — валик; 4 — ось; 5 — ведомая шестерня; 6 — перегородка; 7 — приемный патрубок с сеткой




Масляный насос — шестеренчатого типа, установлен внутри масляного картера. Насос прикреплен к блоку цилиндров двумя болтами и держателем — к крышке третьего коренного подшипника. Точность установки насоса обеспечивается посадкой корпуса в отверстие блока. Корпус 2 (рис. 4.124) насоса отлит из алюминиевого сплава, шестерни 7 и 5 имеют прямые зубья, изготовлены из металлокерамики (спеченного металлопорошка). Ведущая шестерня 1 закреплена на валике 3 штифтом. На верхнем конце валика сделано шестигранное отверстие, в которое входит шестигранный валик привода масляного насоса. Ведомая шестерня 5 свободно вращается на оси 4, запрессованной в корпус насоса.
Перегородка 6 насоса изготовлена из серого чугуна и вместе с приемным патрубком 7 крепится к насосу четырьмя болтами. Приемный патрубок отлит из алюминиевого сплава, в нем расположен редукционный клапан. На приемной части патрубка завальцована сетка.
Редукционный клапан

Редукционный клапан

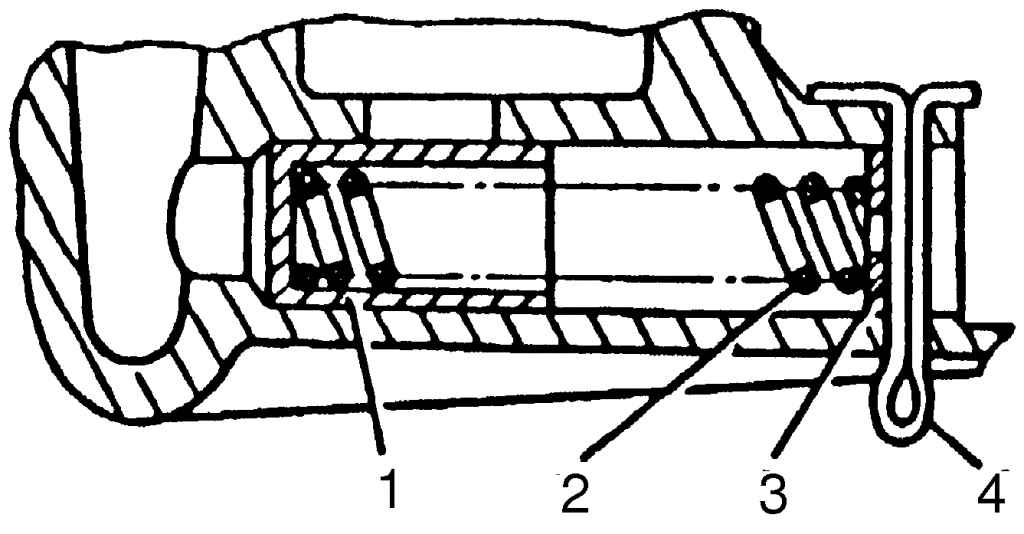

Рис. 4.125. Редукционный клапан: 1 — плунжер; 2 — пружина; 3 — шайба; 4 — шплинт




Редукционный клапан (рис. 4.125) — плунжерного типа, отрегулирован на заводе установкой тарированной пружины. Менять регулировку клапана в эксплуатации не рекомендуется.
Привод масляного насоса

Привод масляного насоса

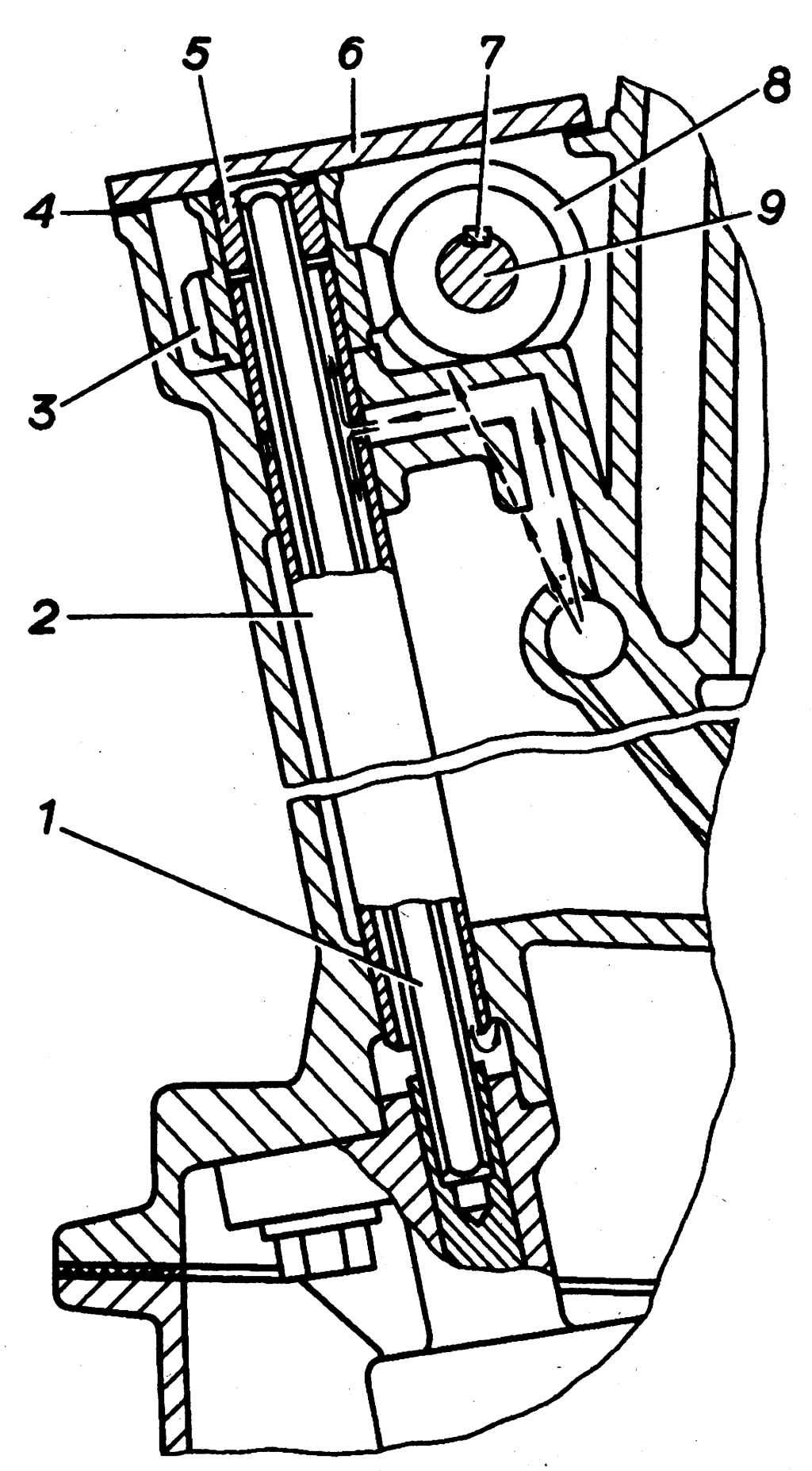

Рис. 4.126. Привод масляного насоса: 1 — валик привода масляного насоса; 2 — валик; 3 — ведомая шестерня; 4 — прокладка; 5 — втулка; 6 — крышка; 7 — шпонка; 8 — ведущая шестерня; 9 — промежуточный вал




Привод масляного насоса осуществляется парой косозубых шестерен от промежуточного вала 9 (рис. 4.126).
На промежуточном валу с помощью шпонки 7 установлена и закреплена фланцевой гайкой ведущая шестерня 8. Ведомая шестерня 3 напрессована на валик 2, вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни запрессована втулка 5, имеющая внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 1, нижний конец которого входит в шестигранное отверстие валика масляного насоса.
Ведущая и ведомая шестерни изготовлены из высокопрочного чугуна и азотированы.
Сверху привод масляного насоса закрыт крышкой 6, закрепленной через прокладку 4 четырьмя болтами.
При вращении ведомая шестерня 3 верхней торцовой поверхностью прижимается к крышке 6.
Фильтр очистки масла

Масляный фильтр

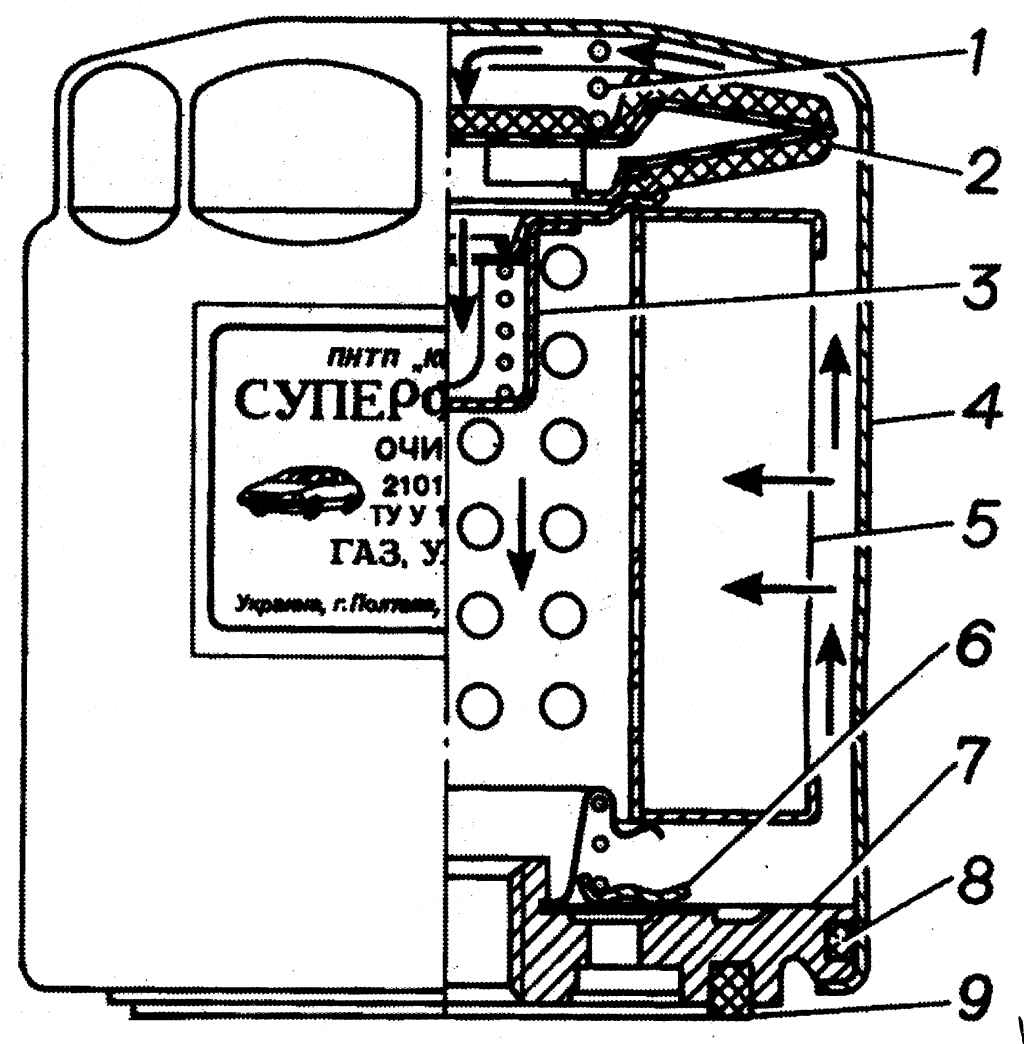

Рис. 4.127. Масляный фильтр: 1 — пружина; 2 — фильтрующий элемент перепускного клапана; 3 — перепускной клапан; 4 — корпус; 5 — фильтрующий элемент; 6 — противодренажный клапан; 7 — крышка; 8, 9 — прокладки




На двигателе устанавливается неразборный масляный фильтр 2101С1012005-НК-2 (рис. 4.127) производства ПНТП «КОЛАН» («Супер» фильтр).
Фильтр работает следующим образом. Масло под давлением через входные отверстия в крышке 7 попадает для очистки в полость между наружной поверхностью фильтрующего элемента 5 и корпусом 4, проходит через фильтрующий элемент 5, очищается и попадает в систему смазки двигателя. Фильтр 2101С-1002005-НК-2 исключает возможность попадания неочищенного масла (в отличие от фильтров обычной конструкции) в систему смазки при пуске холодного двигателя или при засорении фильтрующего элемента 5. Очистка и подача масла происходит с помощью фильтрующего элемента 2 и перепускного клапана 3.
Вытекание масла из фильтра при неработающем двигателе предотвращается противодренажным клапаном 6.
При невозможности приобретения фильтра «КОЛАН» допускается в послегарантийный период применение масляных фильтров зарубежного производства L 172100 фирмы «Пуралатор»; С120, С113, С117, С149 фирмы «Чемпион» и фильтров отечественного производства 2101-1012005 или 2101-1012005-01.
Однако необходимо отметить, что при пуске холодного двигателя или при загорании фильтрующего элемента (при использовании указанных фильтров-заменителей) открывается перепускной клапан, пропускающий в систему смазки двигателя масло.
