5.3.6. Система охлаждения

Схема системы охлаждения двигателя

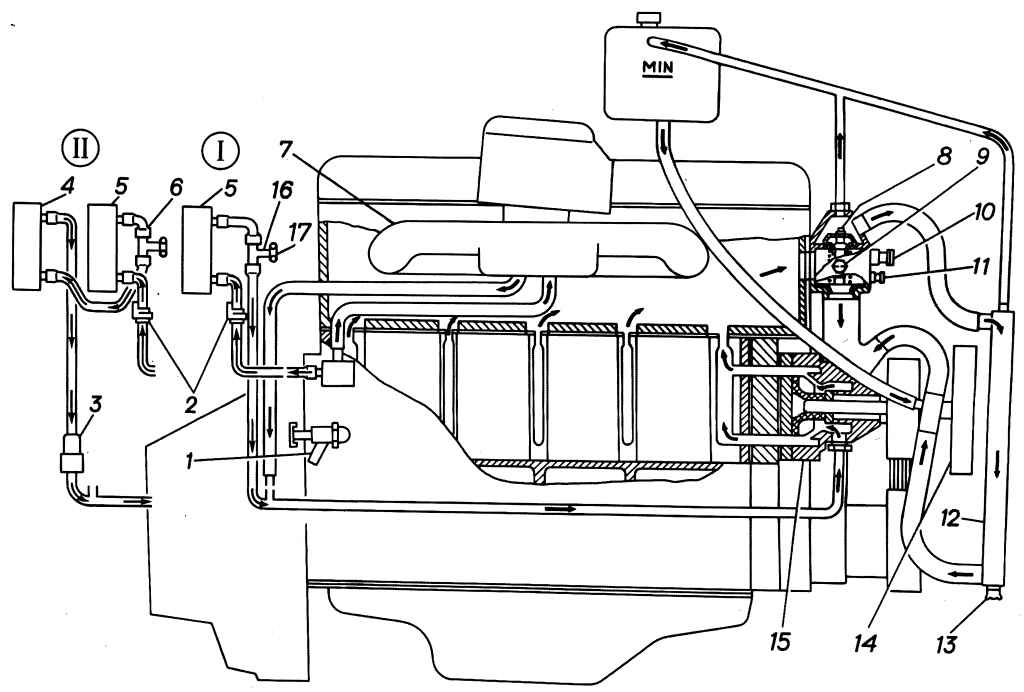

Рис. 4.129. Схема системы охлаждения двигателя: I — система охлаждения одним отопителем; II — система охлаждения с двумя отопителями и электронасосом (для автофургонов с двумя рядами сидений и автобусов); 1 — сливной краник системы охлаждения; 2 — краник отопителя; 3 — электронасос системы отопления; 4 — радиатор дополнительного отопителя; 5 — радиатор отопителя; 6 — отводящий шланг радиатора отопителя; 7 — впускная труба; 8 — термостат; 9 — датчик температурного состояния двигателя; 10 — датчик указателя температуры охлаждающей жидкости; 11 — датчик аварийной температуры охлаждающей жидкости; 12 — радиатор; 13 — сливная пробка радиатора; 14 — вентилятор; 15 — насос охлаждающей жидкости; 16 — тройник; 17 — пробка тройника




Система охлаждения двигателей ЗМЗ-4061, -4063 (рис. 4.129) в основном аналогична системе охлаждения двигателей ЗМЗ-4025, -4026.
Отличия следующие:
- предусмотрен подогрев впускной трубы;
- на корпусе термостата дополнительно установлены датчик 9 температурного состояния двигателя и датчик 11 аварийной температуры охлаждающей жидкости.

Насос охлаждающей жидкости

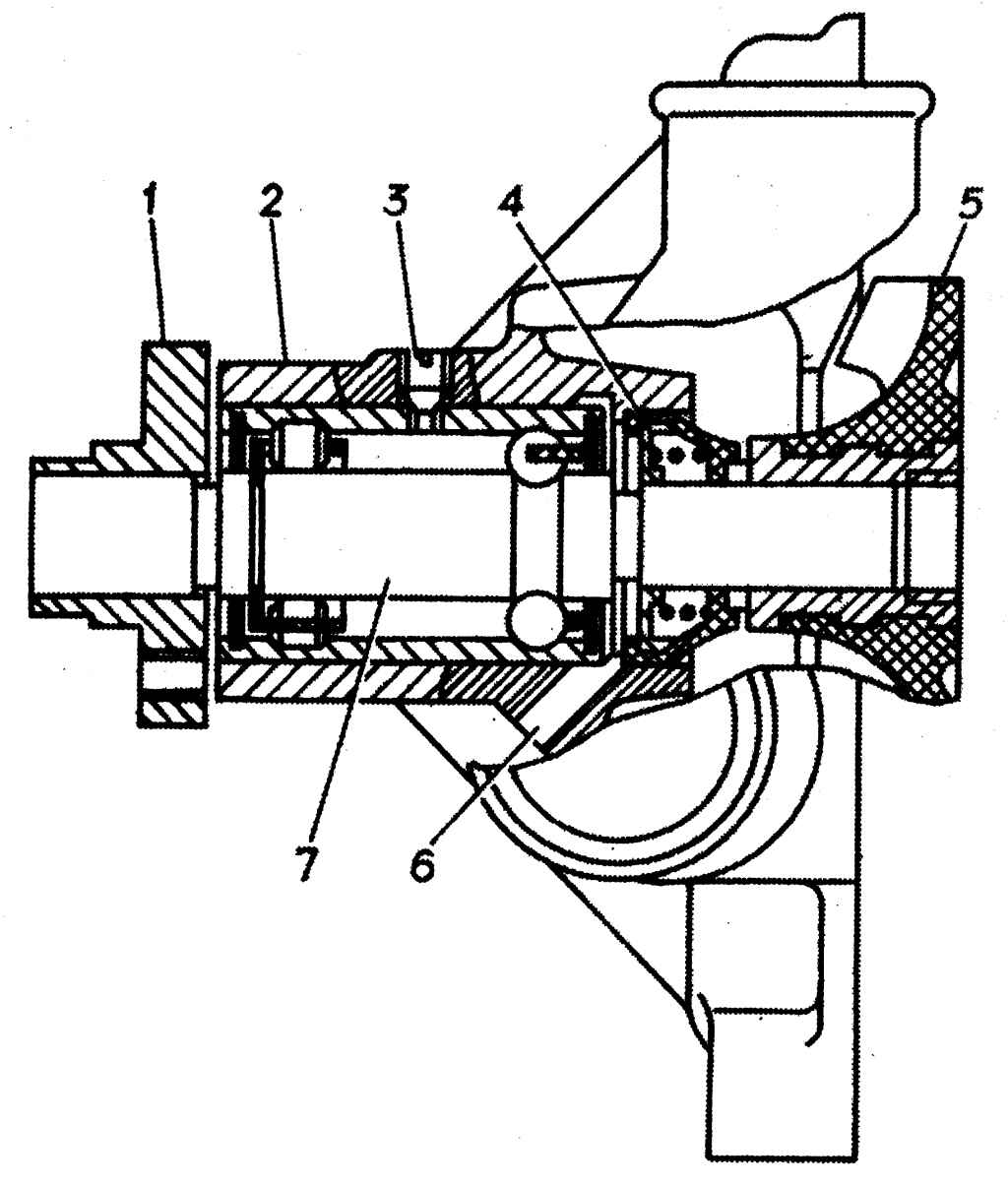

Рис. 4.130. Насос охлаждающей жидкости: 1 — ступица; 2 — корпус; 3 — фиксатор; 4 — сальник; 5 — крыльчатка; 6 — контрольное отверстие для выхода охлаждающей жидкости; 7 — валик с подшипником




Насос охлаждающей жидкости (рис. 4.130) — центробежного типа. Расположен и закреплен на крышке цепи. Валик с подшипником 7 отделен от охлаждающей жидкости самоподтягивающимся сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба. Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать. Подшипник от перемещения удерживается фиксатором 3, который завернут до упора и закернен. Подшипник заполняется смазкой при сборке, в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 напрессованы на валик подшипника.

Схема натяжения ремня привода агрегатов
Рис. 4.131. Схема натяжения ремня привода агрегатов: А = 15 мм; 1 — шкив коленчатого вала; 2 — натяжной ролик; 3 — болт крепления натяжного ролика; 4 — поликлиновой ремень; 5 — шкив генератора; 6 — болт перемещения натяжного ролика; 7 — шкив насоса охлаждающей жидкости




Шкив насоса и вентилятора приводятся во вращение вместе со шкивом генератора поликлиновым ремнем от шкива коленчатого вала. Натяжение ремня производится изменением положения натяжного ролика (рис. 4.131).
Вентилятор — пластмассовый, шестилопастный, установлен на ступице шкива привода насоса через резьбовую втулку с левой резьбой М24u1.
