6.4.10. Сборка заднего моста

При сборке заднего моста с новыми подшипниками ведущей шестерни или шестернями главной передачи следует сначала отрегулировать преднатяг подшипников ведущей шестерни и ее положение (см. «Регулировка заднего моста»).
Сборку моста производить в следующем порядке:

Задний мост с балкой типа банджо с отдельным редуктором (средняя часть)
Рис. 5.32. Задний мост с балкой типа банджо с отдельным редуктором (средняя часть): 1 — гайка; 2 — фланец ведущей шестерни; 3 — манжета; 4, 6, 11 — подшипники; 5 — кольцо; 7 — регулировочное кольцо; 8 — картер редуктора; 9 — ведущая шестерня; 10 — дифференциал; 12 — полуось; 13 — прокладка; 14 — стопорная пластина; 15 — картер; 16 — гайка подшипников дифференциала; 17 — крышка подшипника дифференциала; 18 — пробка маслозаливного отверстия; 19 — ведомая шестерня; 20 — сапун




- установить на ведущую шестерню регулировочное кольцо 7 (см. рис. 5.32) ведущей шестерни и напрессовать внутреннее кольцо заднего подшипника до упора;
— запрессовать наружные кольца подшипников ведущей шестерни в картер;
- установить ведущую шестерню в наружное кольцо заднего подшипника;
- поставить регулировочное кольцо 5 подшипников 6;
- установить внутреннее кольцо переднего подшипника ведущей шестерни;
- запрессовать манжету 3 ведущей шестерни заподлицо с торцом картера;
- установить фланец 2, шайбу, затянуть и зашплинтовать гайку 1 фланца (см. «Регулировка главной передачи»);
- установить в картер дифференциал с подшипниками, плотно поджав их наружные кольца;
- установить регулировочные гайки 16 подшипников дифференциала в резьбовое отверстие картера как можно ближе к подшипникам и установить крышки 17 подшипников дифференциала;
- затянуть болты крепления крышек крутящим моментом, не препятствующим вращению регулировочных гаек подшипников дифференциала. Перед завертыванием болтов нанести на резьбу отверстий в картере моста анаэробный герметик «Унигерм-6» или «Унигерм-9». Резьба в картере и на болтах должна быть очищена, обезжирена и высушена;
- отрегулировать преднатяг подшипников дифференциала и положение ведомой шестерни (см. «Регулировка преднатяга подшипников дифференциала и бокового зазора в зацеплении шестерен главной передачи»);
- затянуть окончательно болты крепления крышек подшипников дифференциала крутящим моментом 90—110 Н·м (9—11 кгс·м);
- закрепить болтами стопорные пластины 14 гаек подшипников дифференциала;
- нанести на прокладку 13 с двух сторон герметизирующую пасту Ун-25, после выдержки установить прокладку на торец картера;
- установить редуктор в картер моста и затянуть болты его крепления моментом 55—70 Н·м (5,5—7,0 кгс·м);
- установить тормоза в сборе и маслоотражатели. Момент затяжки болтов маслоотражателя — 14—18 Н·м (1,4—1,8 кгс·м), болтов крепления тормоза — 50—62 Н·м (5,0—6,2 кгс·м);
- установить правую и левую ступицы с тормозными барабанами в сборе и произвести их регулировку;
- установить на шпильки ступиц прокладки полуоси;
- вставить полуоси и затянуть гайки полуосей моментом 90—125 Н·м (9,0—12,5 кгс·м);
- установить и законтрить контргайками болты для демонтажа полуосей;
- установить сливную пробку в картер и ввернуть сапун;
- заправить мост маслом согласно карте смазки через заливное отверстие в крышке и завернуть заливную пробку; ступицы заполнить этим же маслом путем поочередного наклона каждой стороны моста на высоту не менее 200 мм;
- проверить уровень шума, нагрев и убедиться в отсутствии течи масла на переднем и заднем ходу при частоте вращения ведущей шестерни 16, 25, 50 с–1.
Проверить работу дифференциала при частоте вращения 25 с–1 (1500 мин-1), поочередно подтормаживая каждую из полуосей.
Общее время проверки и обкатки моста около 5 мин. Осуществлять проверку следует при подогретом до температуры 45—75° С масле и избыточном давлении внутри моста 20—30 кПа (0,2—0,3 кгс/см2).
При сборке заднего моста следует учитывать размеры сопрягаемых деталей заднего моста (табл. 5.5).

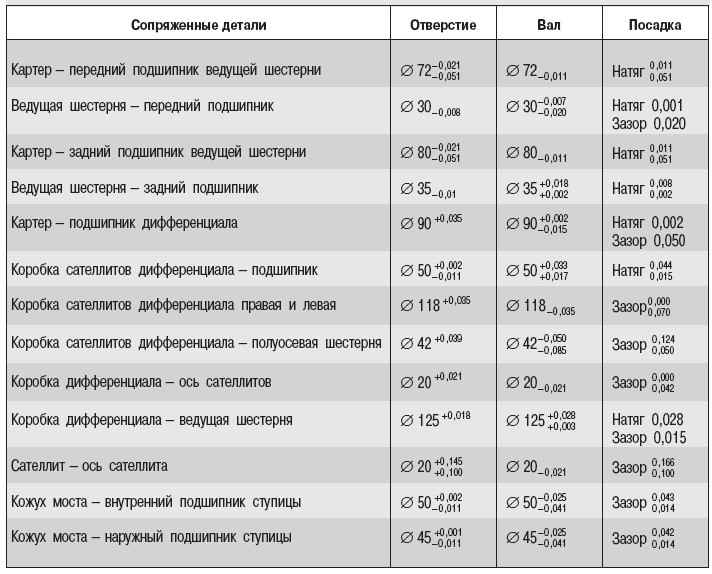

Таблица 5.5. Размеры сопрягаемых деталей заднего моста, мм
