9.2. Рабочая тормозная система

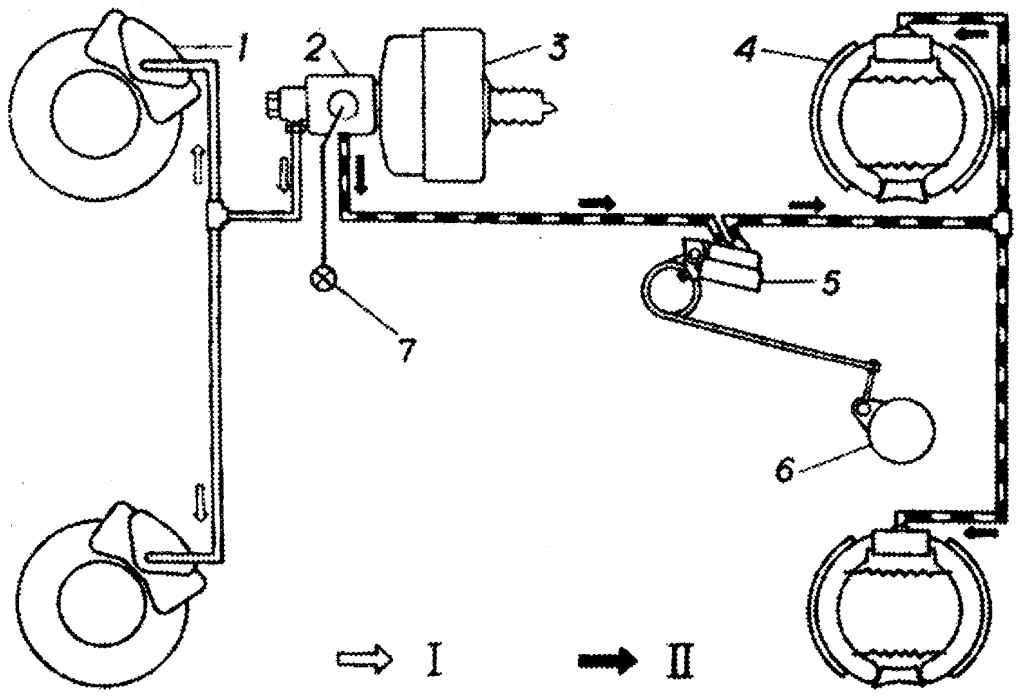

Рис. 8.1. Схема привода рабочей тормозной системы: I — контур передних тормозов; II — контур задних тормозов; 1 — передний тормозной механизм; 2 — главный тормозной цилиндр; 3 — вакуумный усилитель; 4 — задний тормозной механизм; 5 — регулятор давления; 6 — корпус полуоси заднего моста; 7 — сигнализатор

На автомобиле применен гидравлический тормозной привод, который состоит из двухкамерного вакуумного усилителя 3 (рис. 8.1), двухпоршневого главного тормозного цилиндра 2 с бачком, регулятора давления 5, установленного в приводе задних тормозных механизмов.

Передний контур привода воздействует на дисковые тормозные механизмы 1 передних колес, задний контур — на барабанные тормозные механизмы 4 задних колес.

В бачке главного цилиндра установлен поплавковый сигнализатор 7 аварийного падения уровня тормозной жидкости.
