11. Пружинно-рычажное сцепление

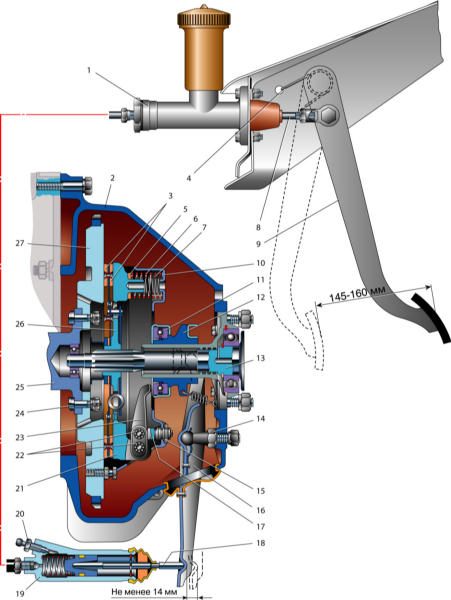

Пружинно-рычажное сцепление и привод его выключения

1 – главный цилиндр привода выключения сцепления;
2 – картер сцепления;
3 – фрикционные накладки ведомого диска;
4 – пружина педали;
5 – теплоизолирующая шайба;
6 – пружина внешняя;
7 – пружина внутренняя;
8 – шток главного цилиндра;
9 – педаль;
10 – кожух;
11 – подшипник выключения сцепления;
12 – муфта выключения сцепления;
13 – первичный вал;
14 – шаровая опора вилки;

15 – сферическая гайка;
16 – вилка;
17 – опорная вилка;
18 – шток рабочего цилиндра;
19 – рабочий цилиндр;
20 – прокачной штуцер;
21 – нажимной диск;
22 – игольчатые подшипники;
23 – рычаг выключения сцепления;
24 – болт маховика;
25 – коленчатый вал;
26 – ведомый диск;
27 – маховик.
