16. Задняя подвеска

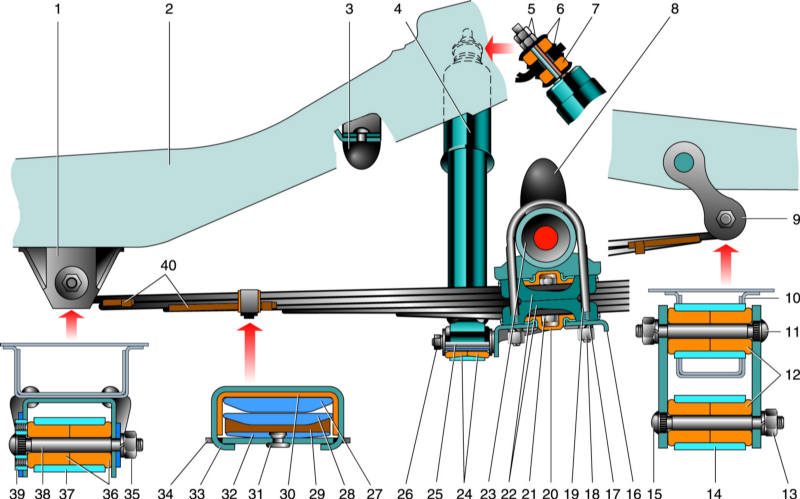

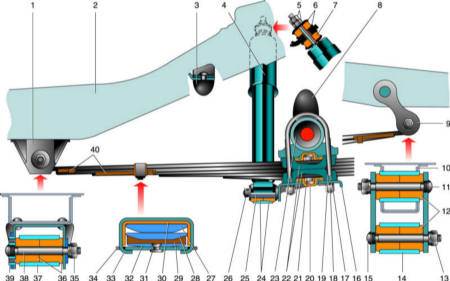

Элементы задней подвески автомобиля ГАЗ-3110

1 – кронштейн;
2, 10 – лонжероны пола кузова;
3 – дополнительный буфер;
4 – амортизатор;
5 – гайка и контргайка верхнего крепления амортизатора;
6 – стальные шайбы;
7 – резиновые подушки;
8 – основной буфер;
9 – серьга рессоры;
11 – палец;
12 – резиновые втулки;
13 – гайка;
14 – заднее ушко рессоры;
15 – палец;
16 – подкладка рессоры;
17 – пружинная шайба;
18 – гайка стремянки;
19 – стремянка;
20 – резиновая подушка;

21 – центровой болт;
22 – обоймы;
23 – балка заднего моста;
24 – резиновые втулки амортизатора;
25 – болт;
26 – гайка;
27 – коренной лист рессоры;
28 – второй лист рессоры;
29, 40 – полиэтиленовые противоскрипные прокладки;
30 – прокладка хомута;
31 – заклепка;
32 – третий лист рессоры;
33 – хомут;
34 – пластина хомута;
35 – гайка;
36 – резиновые втулки;
37 – переднее ушко рессоры;
38 – палец;
39 – шайба с резьбовыми отверстиями.
