17.1.6. Разборка и сборка рулевого механизма

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем вилку карданного шарнира с вала рулевого механизма см. Снятие и установка рулевого механизма.

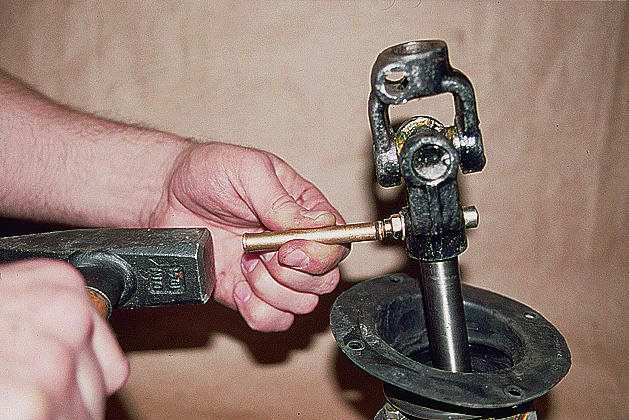

Отвернув ключом “на 12” гайку клина крепления карданного шарнира выбиваем клин через латунную выколотку...

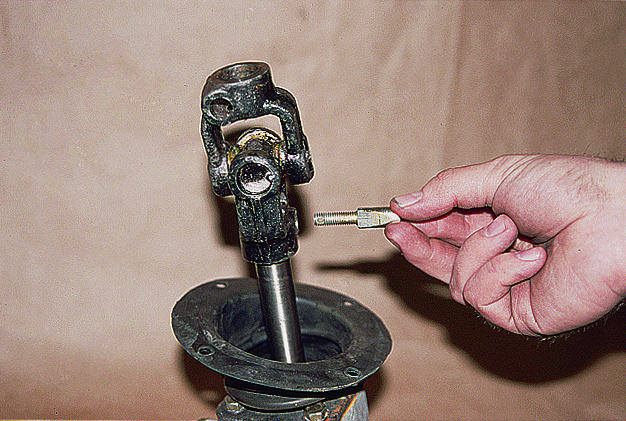

...вынимаем его...

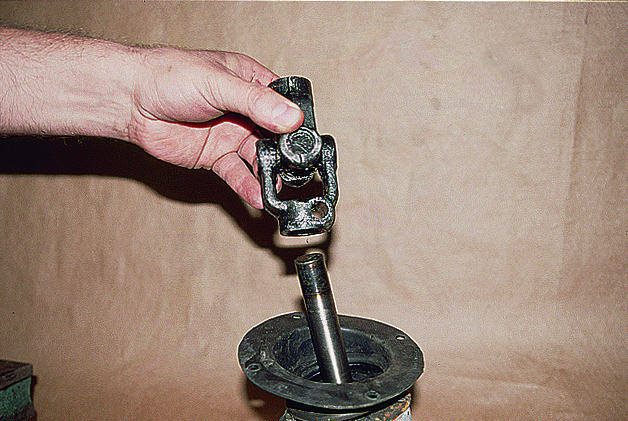

...снимаем карданный шарнир...

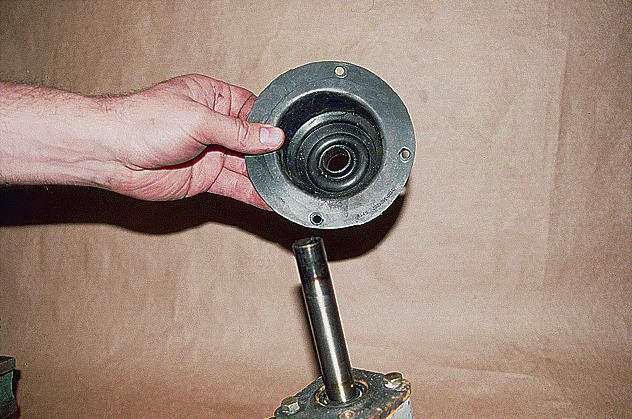

...и уплотнитель вала.

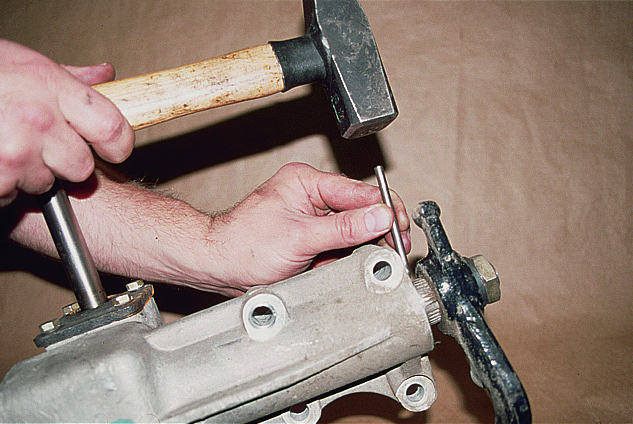

Кернером помечаем взаимное положение вала и сошки.

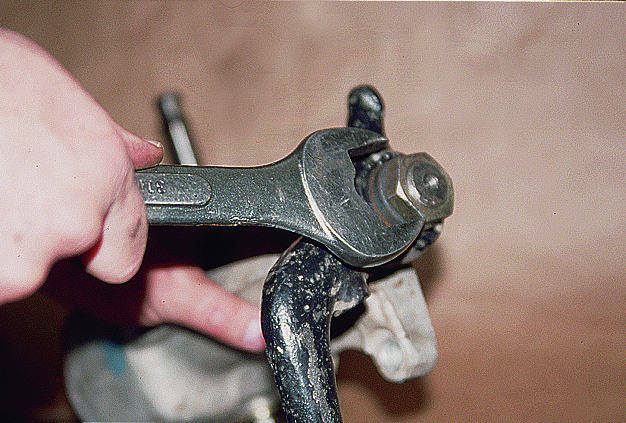

Ключом “на 32” отворачиваем гайку крепления сошки.

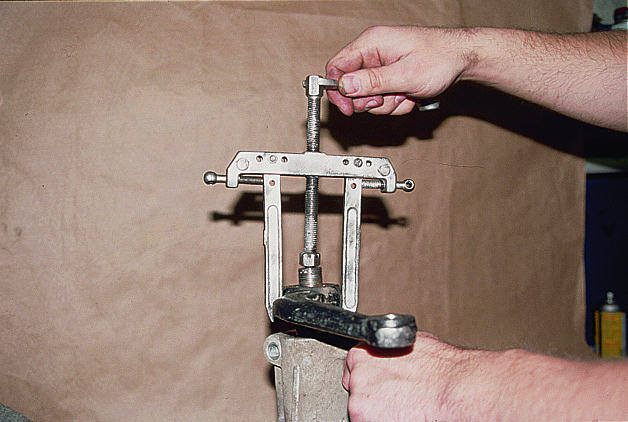

Установив вал сошки в среднее положение, съемником снимаем сошку.

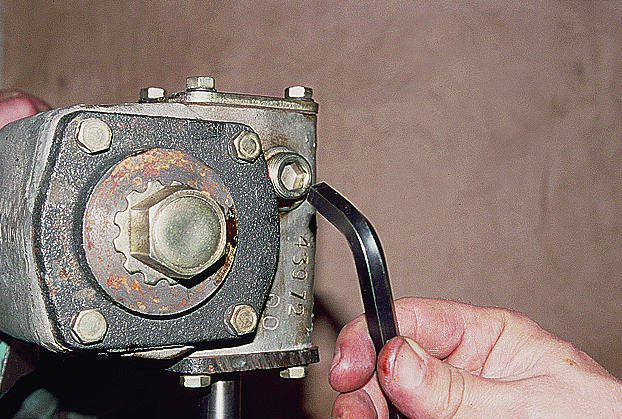

Шестигранным ключом “на 12” отворачиваем пробку заливного отверстия...

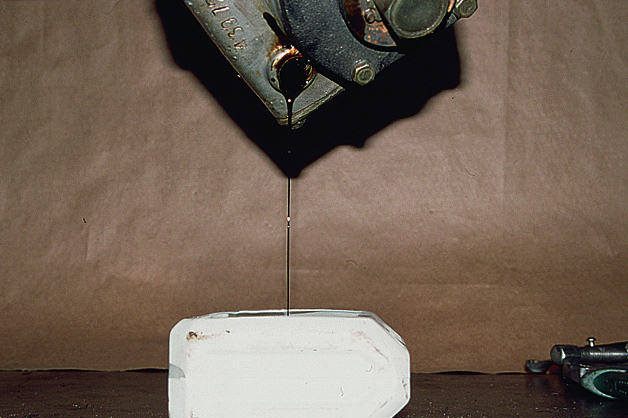

...и сливаем масло в емкость объемом около 1 л.

Устанавливаем рулевой механизм в тисках, зажав его за бобышки картера под болты.

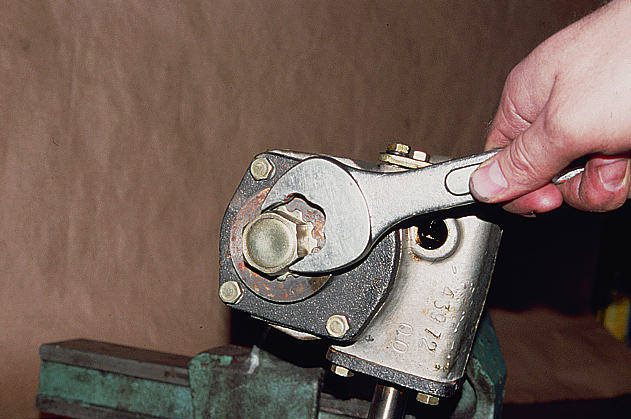

Ключом “на 30” отворачиваем колпачковую гайку...

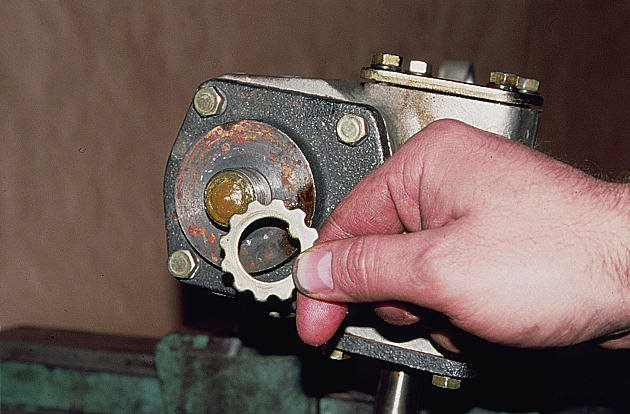

...и снимаем стопорную шайбу.

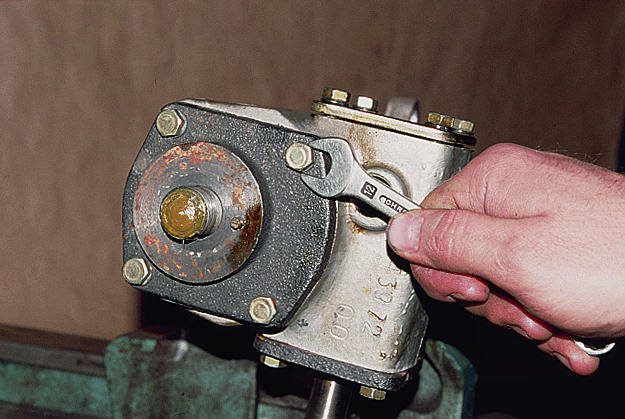

Ключом “на 12” отворачиваем четыре болта крепления боковой крышки к картеру.

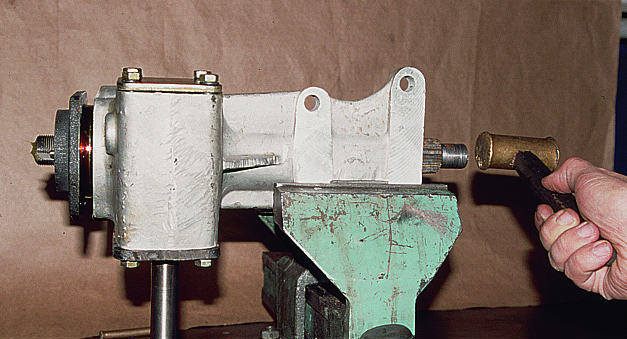

Легкими ударами латунного молотка выбиваем вал сошки вместе с крышкой,...

...следя за тем, чтобы вал оставался в среднем положении.

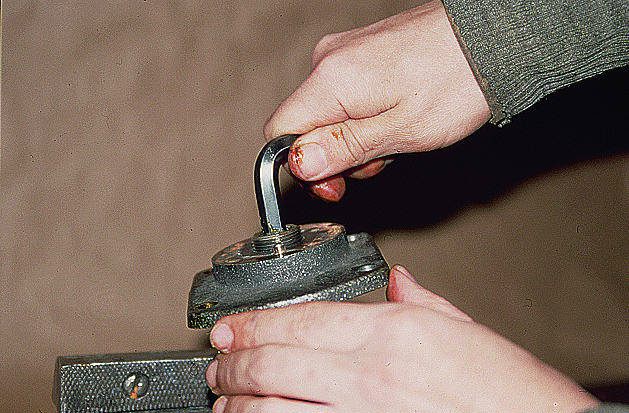

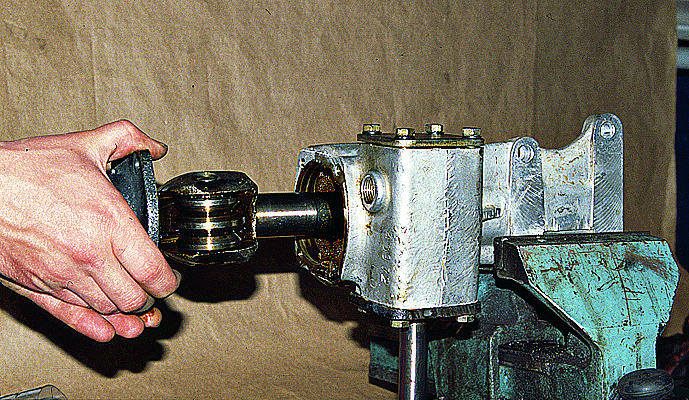

Удерживая шестигранным ключом “на 12” регулировочный винт,...

...снимаем крышку, вращая ее по резьбе винта.

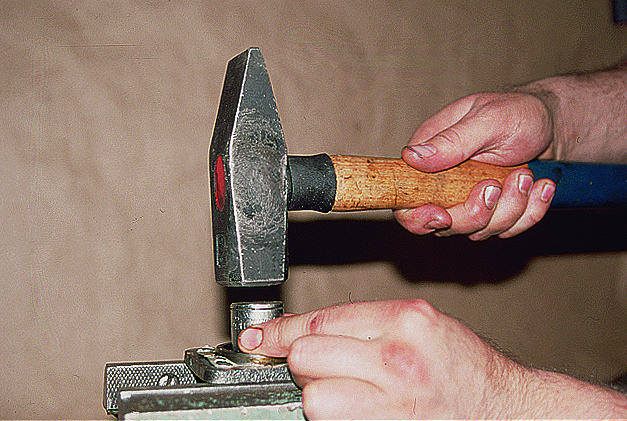

Из крышки через оправку выбиваем манжету и снимаем прокладку.

Ключом “на 12” отворачиваем болты крепления нижней крышки.

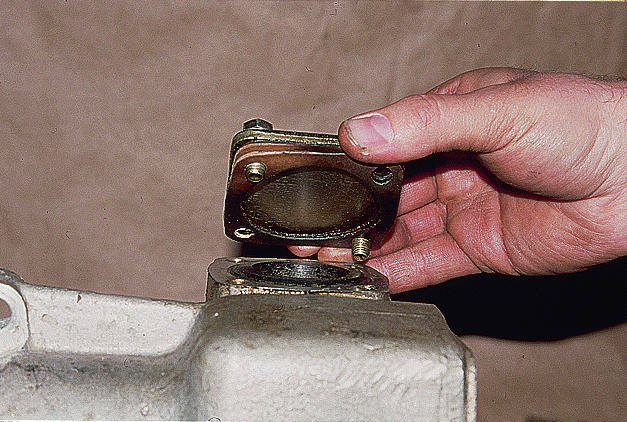

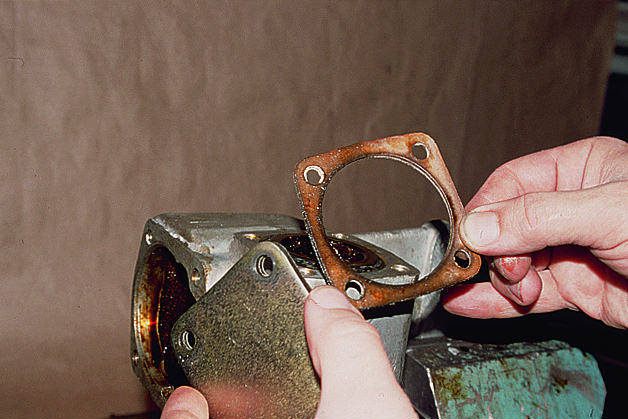

Снимаем нижнюю крышку вместе с регулировочными прокладками.

Постукивая латунным молотком по валу червяка из картера извлекаем наружное кольцо...

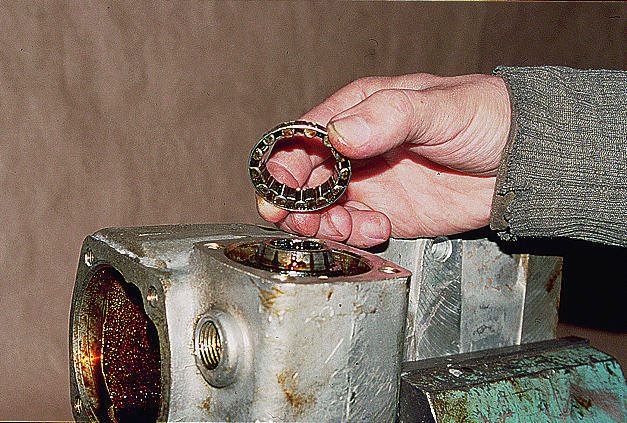

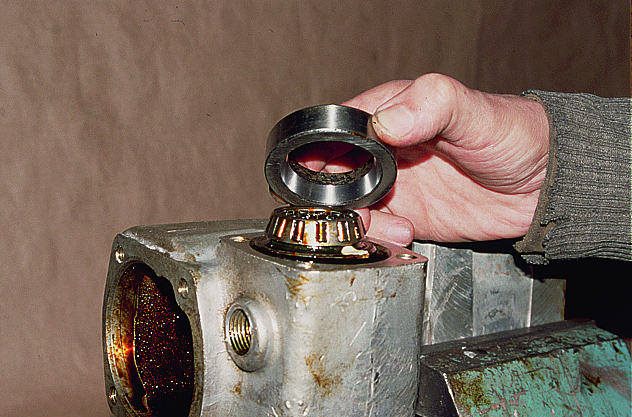

...и, ролики нижнего подшипника...

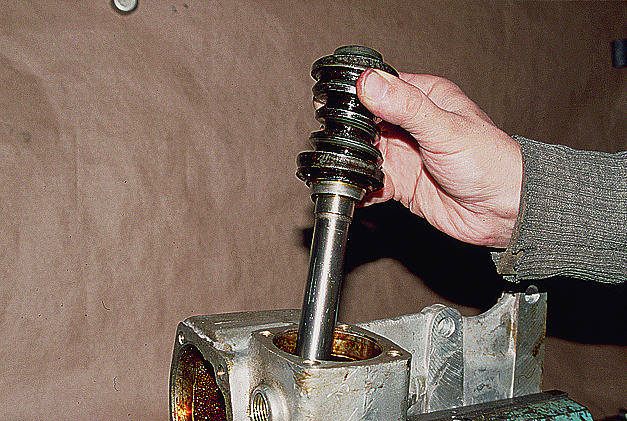

...и далее червяк с внутренним кольцом и роликами верхнего подшипника.

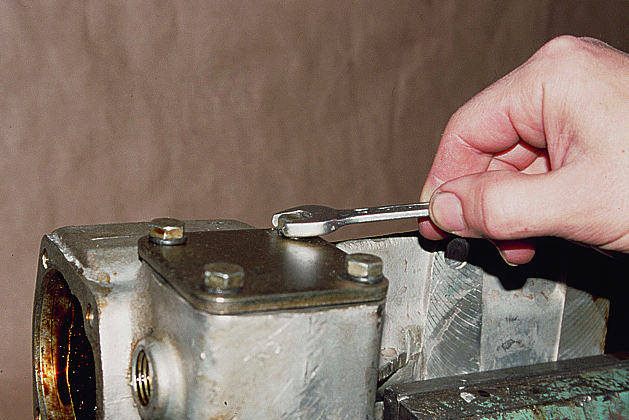

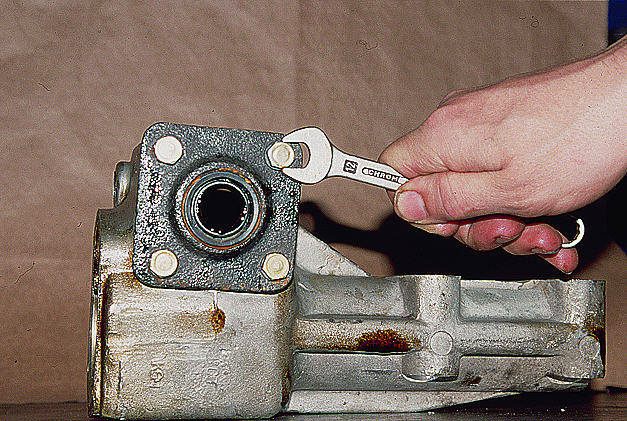

Ключом “на 12” отворачиваем четыре болта крепления верхней крышки.

Снимаем крышку вместе с регулировочными прокладками.

Прокладки следует сохранить, не перепутав между собой.

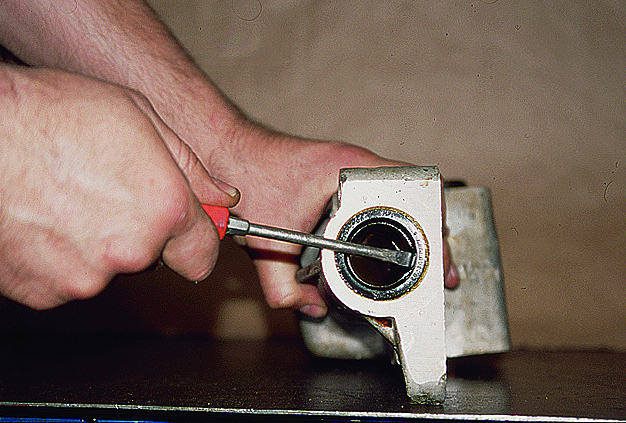

Поддев отверткой манжету, извлекаем ее из картера рулевого механизма.

Через оправку выбиваем внутрь картера наружное кольцо верхнего подшипника и вынимаем его.

Перед сборкой рулевого механизма манжеты, подшипники и валы смазываем трансмиссионным маслом.

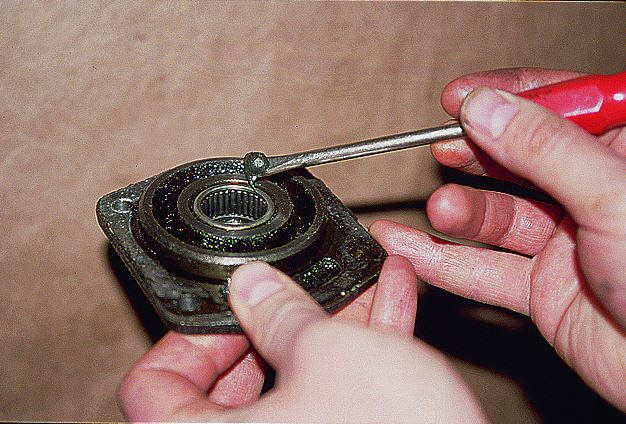

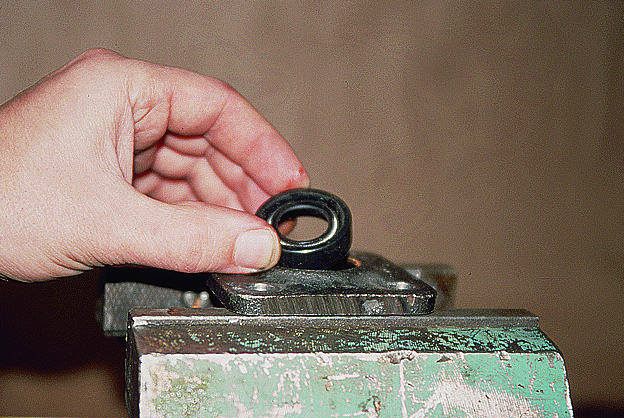

Устанавливаем новую манжету в верхнюю крышку.

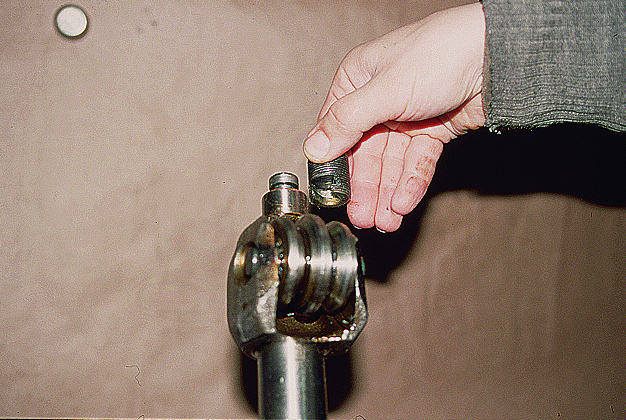

В роликовый подшипник и полость регулировочного винта закладываем смазку “Литол-24”.

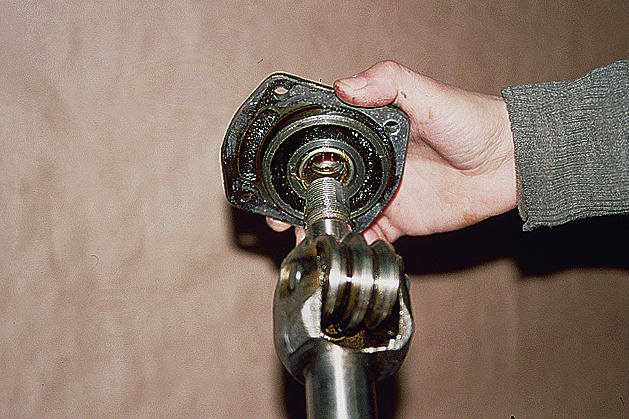

Надев на вал регулировочный винт, устанавливаем верхнюю крышку, заворачивая ее по резьбе регулировочного винта.

Устанавливаем манжету в картер рулевого механизма, предварительно заложив в нее смазку “Литол-24”.

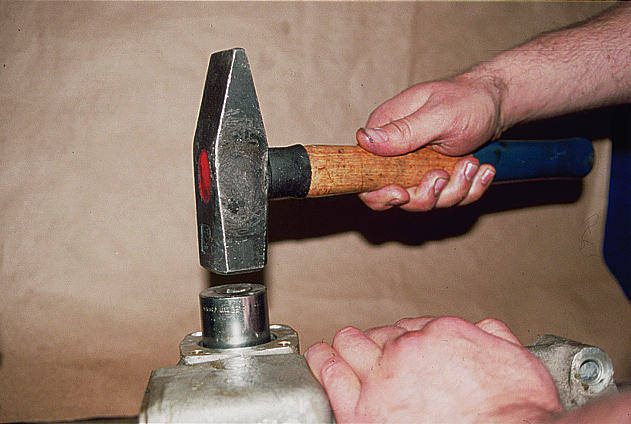

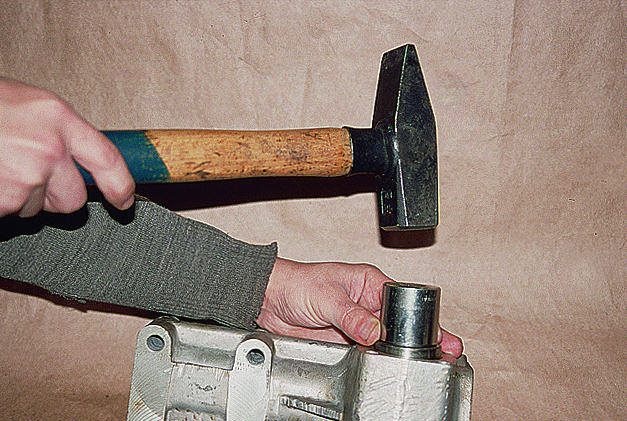

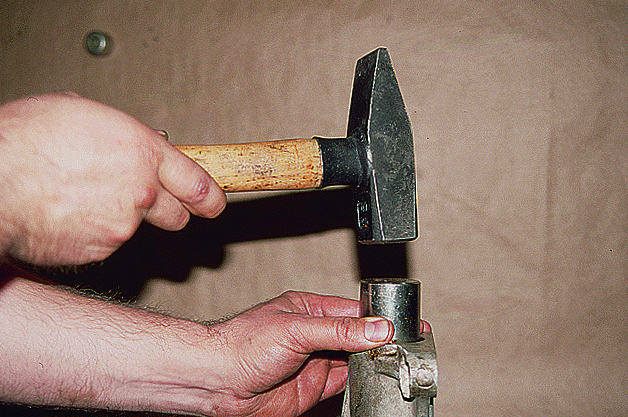

Запрессовываем через оправку наружное кольцо верхнего подшипника червяка.

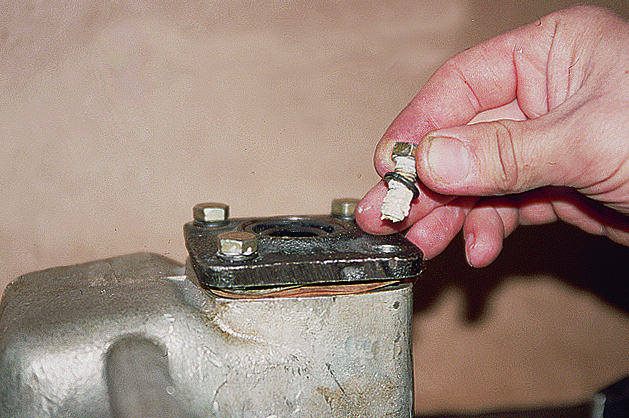

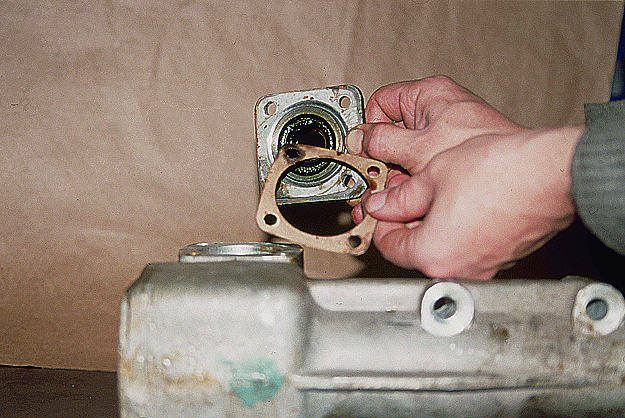

Устанавливаем на место крышку с прокладками нанеся на резьбу болтов герметик.

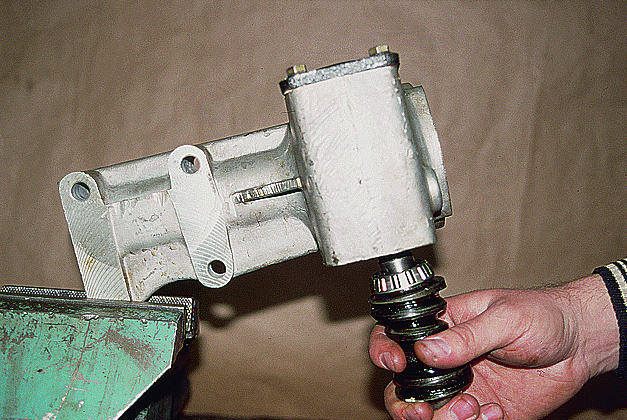

Далее собираем рулевой механизм в последовательности, обратной разборке, сначала вставляем вал с червяком в картер...

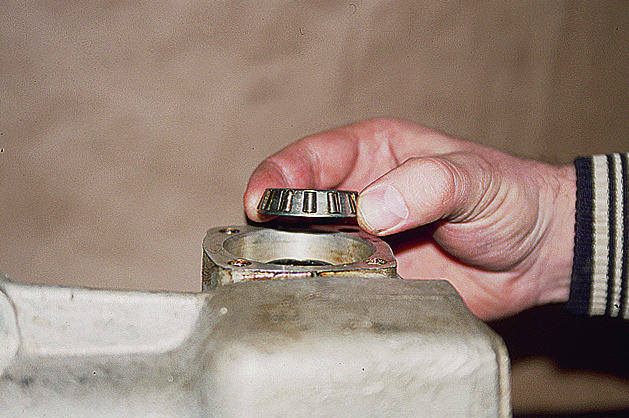

...надеваем на вал внутреннее кольцо роликового подшипника...

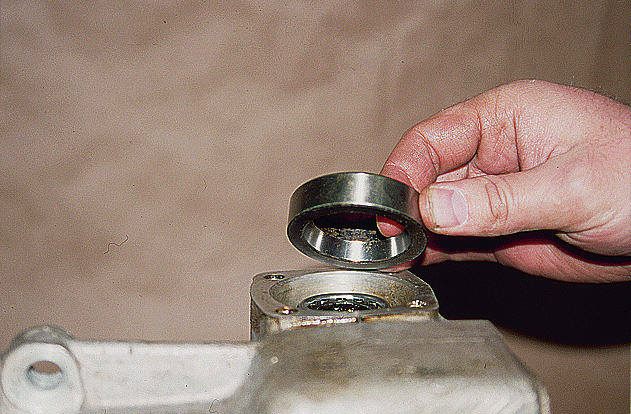

...и его наружное кольцо.

Затем устанавливаем крышку подшипника.

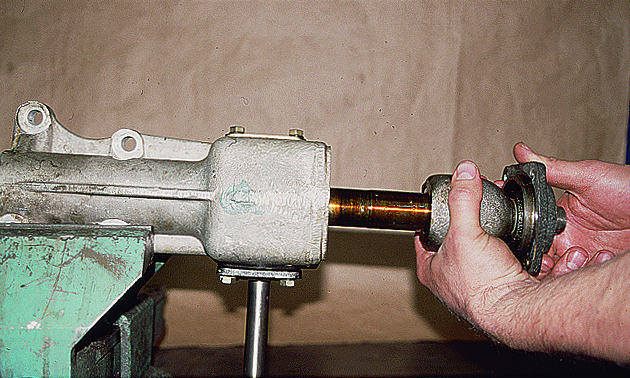

Вставляем вал сошки в картер...

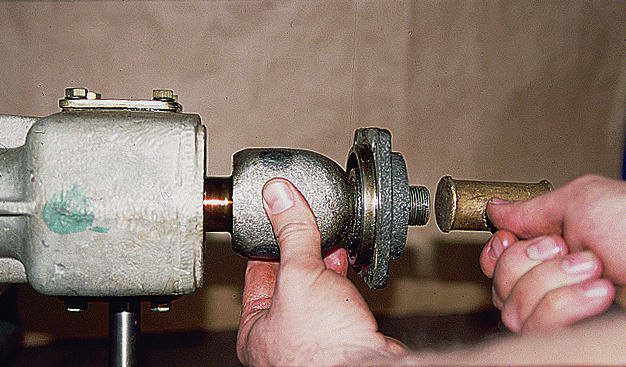

...и постукивая латунным молотком, напрессовываем роликовый подшипник вала сошки, одновременно вдвигая вал в картер рулевого механизма.

После сборки регулируем зазор в зацеплении червяк-ролик (см. Регулировка рулевого механизма).
