19.2. Замена предохранителей и блока реле

Замена главного предохранителя бортовой сети

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем “минусовой” провод от аккумуляторной батареи.

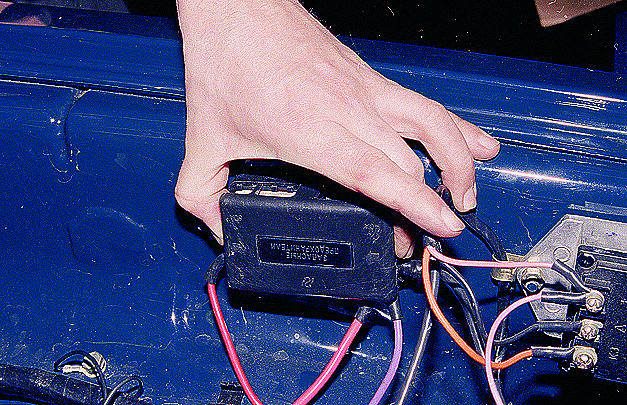

Сжав с двух сторон защелки, снимаем крышку.

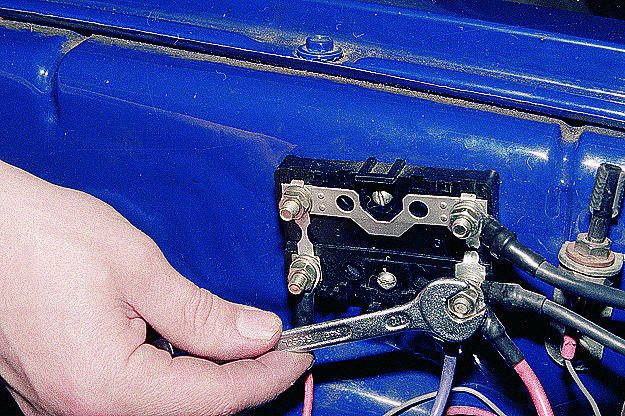

Ключом “на 10” отворачиваем две гайки и, сняв со шпилек провода, заменяем перегоревший предохранитель на аналогичный, с номиналом 60А.

Рядом расположен второй предохранитель (тонкий) на 30А, – защищающий силовые цепи электровентилятора системы охлаждения. Порядок замены такой же.
Запасные предохранители размещены под пластиной крышки.
