19.7.3. Снятие датчика-распределителя зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

Для демонтажа датчика-распределителя...

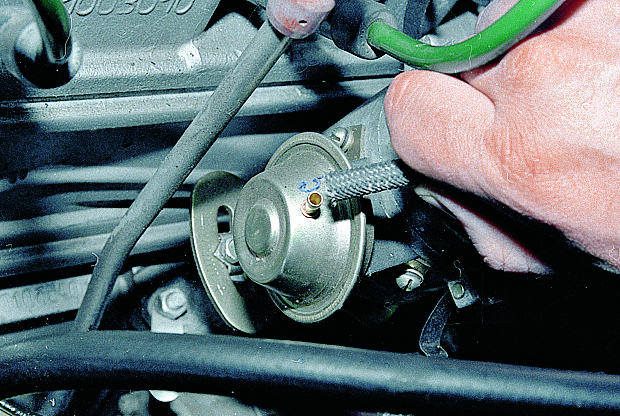

…снимаем шланг вакуумного регулятора.

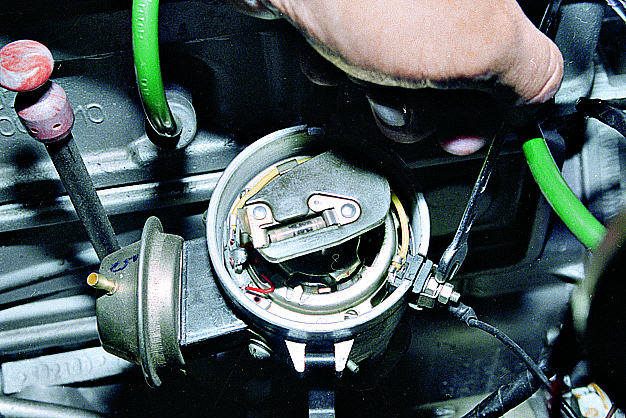

Ключом “на 7” отворачиваем гайку крепления провода идущего к коммутатору.

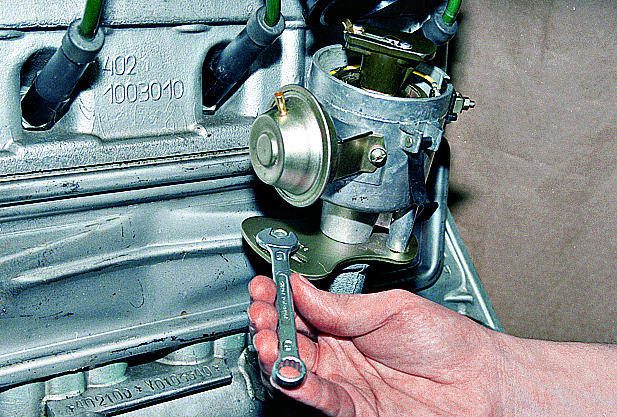

Ключом “на 10” отворачиваем болт крепления октан-корректора…

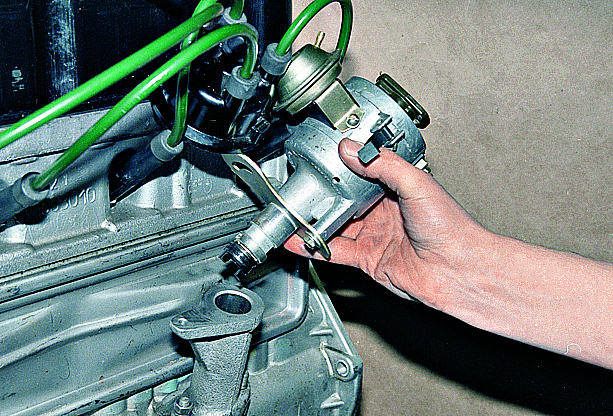

…и вынимаем распределитель.

Устанавливаем датчик-распределитель в обратной последовательности. При этом помните, что прорезь в муфте валика привода смещена и установить датчик возможно только в одном положении.
