19.8.2. Разборка электровентилятора

 ПОРЯДОК ВЫПОЛНЕНИЯ

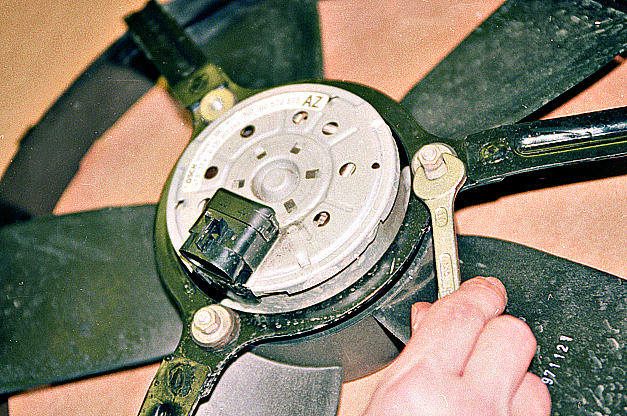

Ключом “на 10” отворачиваем три гайки крепления электровентилятора к кожуху и вынимаем его.

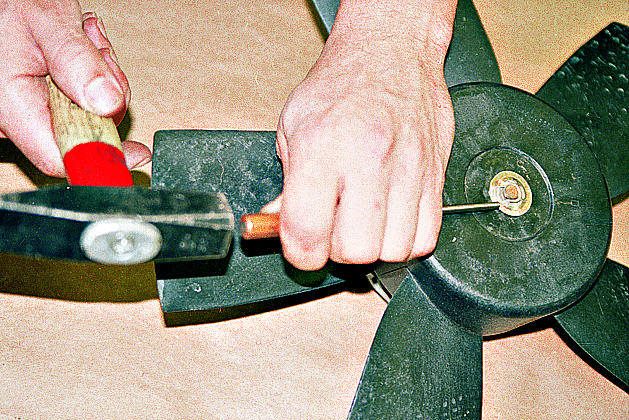

Бородком сбиваем стопорное полукольцо с оси электродвигателя…

…и снимаем крыльчатку вентилятора.

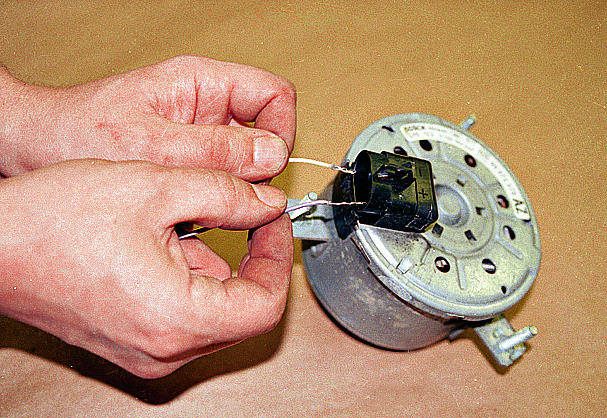

Для проверки исправности электродвигателя подаем напряжение 12 В на его выводы, соблюдая полярность, указанную на его разъеме.

Такую проверку можно провести и на автомобиле, не снимая и не разбирая электровентилятор.
