20.20. Разборка отопителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем аккумуляторную батарею.
Снимаем радиатор отопителя (см. Снятие радиатора отопителя).

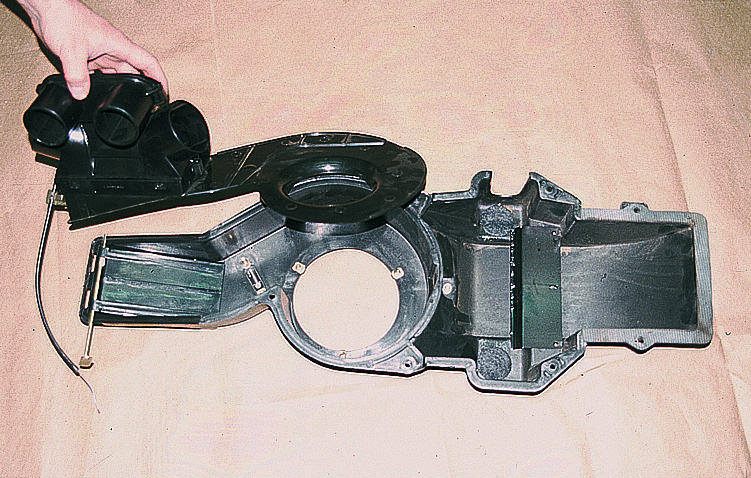

Снимаем основание кожуха отопителя с коробом вентиляции,…

…под которым находится заслонка, перекрывающая подачу воздуха к ногам водителя и пассажиров.

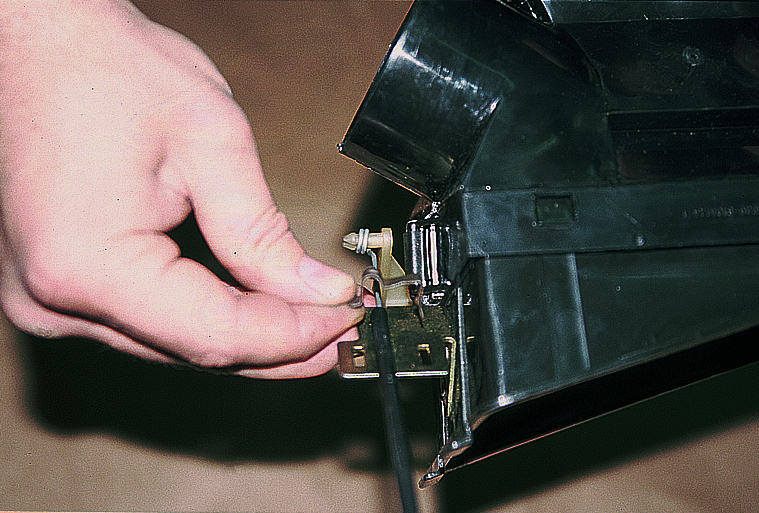

Снимаем пружинный зажим оболочки тяги…

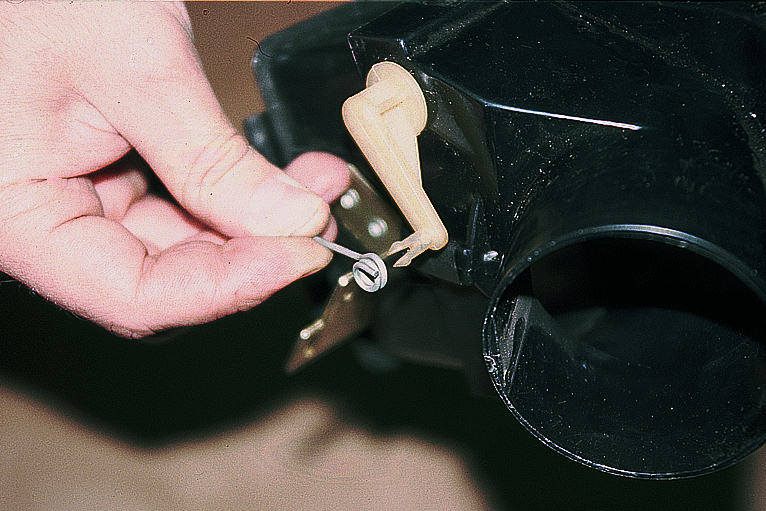

…и петлю тяги с оси малой заслонки.

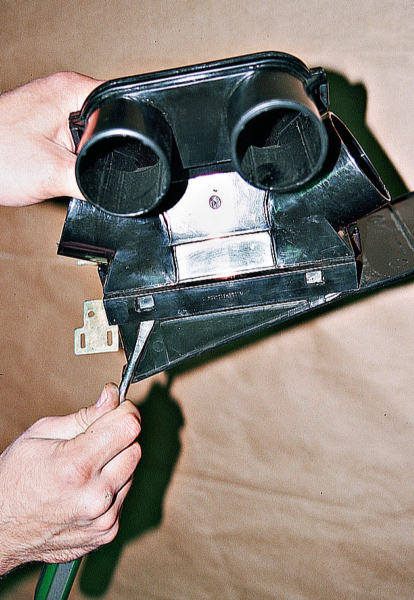

Поддеваем отверткой…

…и снимаем короб вентиляции.

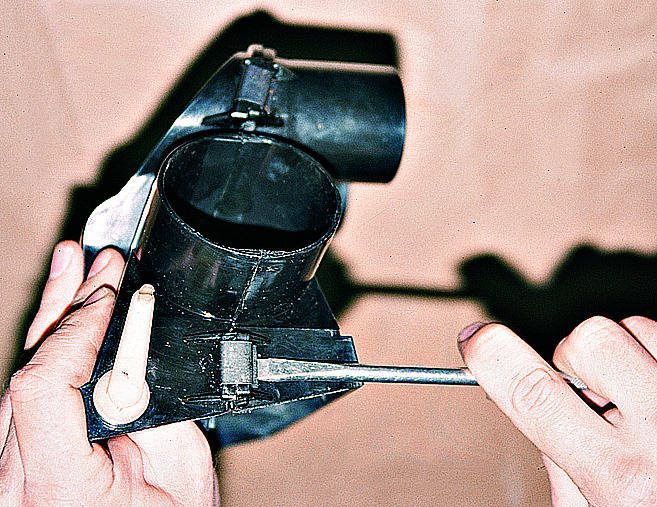

Шлицевой отверткой поддеваем и отщелкиваем четыре зажима, соединяющие короб вентиляции…

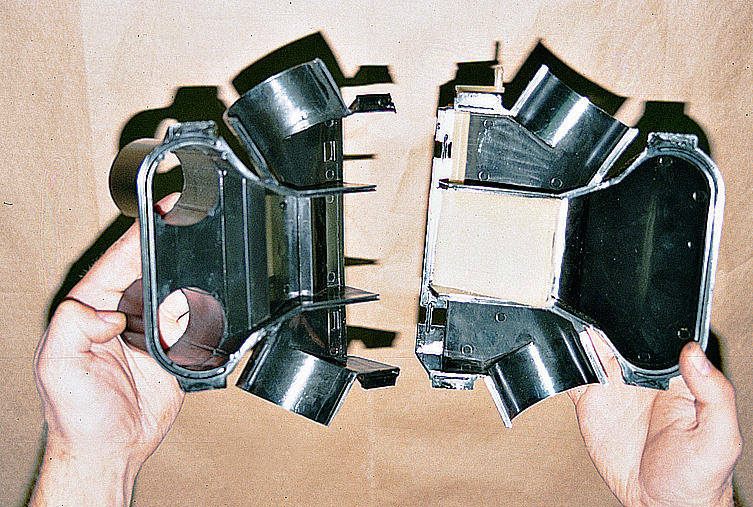

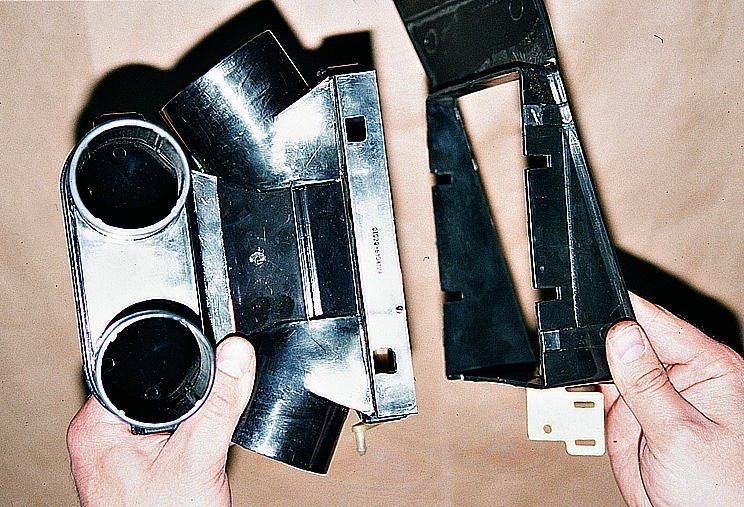

…и разделяем короб вентиляции на две части.

Между ними находится вторая заслонка, которая перекрывает подачу подогретого воздуха в центральные сопла расположенные на панели приборов.

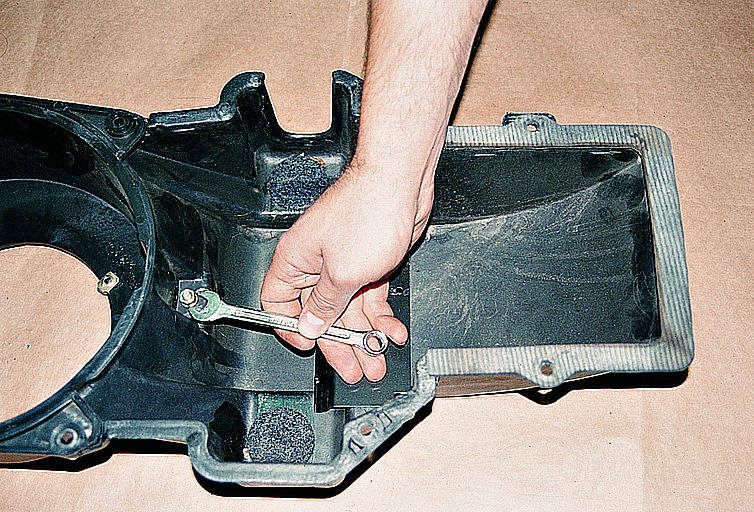

Отворачиваем гайку крепления половин корпуса ключом “на 10” …

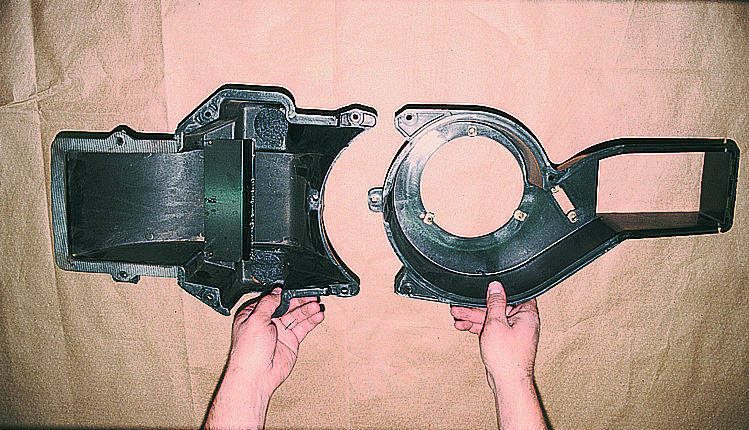

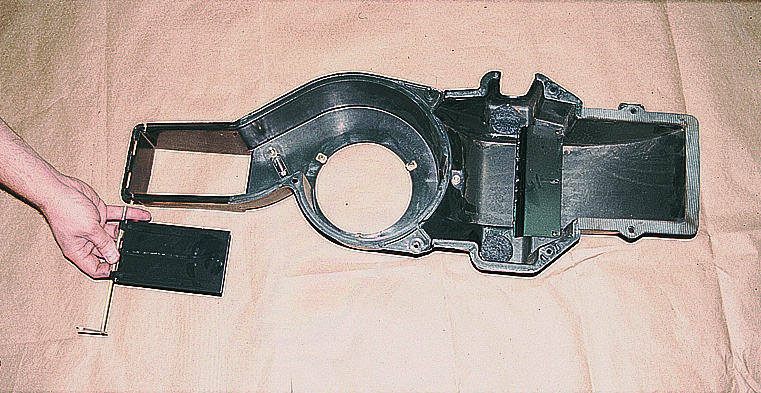

…и разъединяем корпус отопителя на две части.

Сборку отопителя производим в обратной последовательности, очистив его внутренние полости и детали от пыли и мелкого мусора.
