20. Кузов

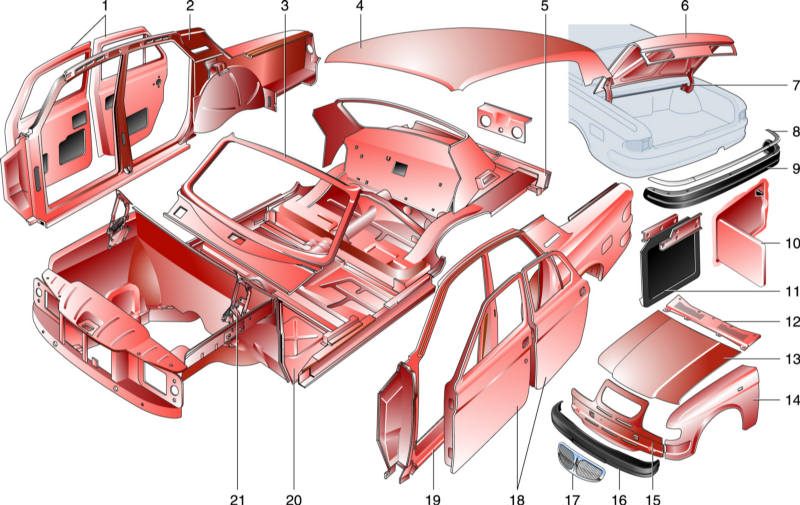

Основные элементы кузова

1 – передняя и задняя правые двери;
2 – правая боковина;
3 – рамка ветрового стекла;
4 – крыша;
5 – панель задка;
6 – крышка багажника;
7 – петля крышки багажника;
8 – молдинг заднего бампера;
9 – задний бампер;
10 – лючок топливного бака;
11 – брызговик;

12 – верхняя панель передка;
13 – капот;
14 – переднее крыло;
15 – брызговик облицовки радиатора;
16 – передний бампер;
17 – облицовка радиатора;
18 – передняя и задняя левые двери;
19 – левая боковина;
20 – основание кузова с подмоторной рамой;
21 – петля капота.
