21.11. Снятие замка двери задка

 ПОРЯДОК ВЫПОЛНЕНИЯ

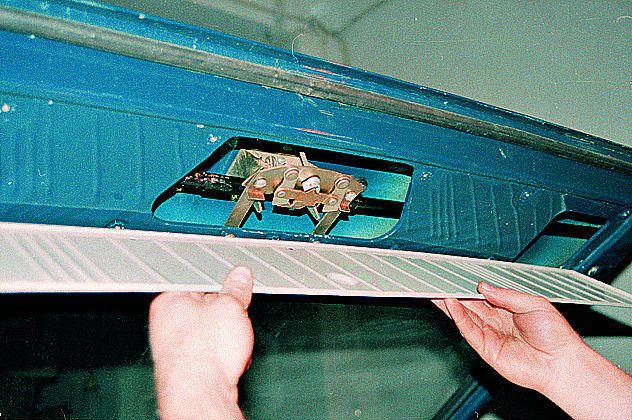

Отверткой отворачиваем 13 винтов и снимаем накладку задней двери.

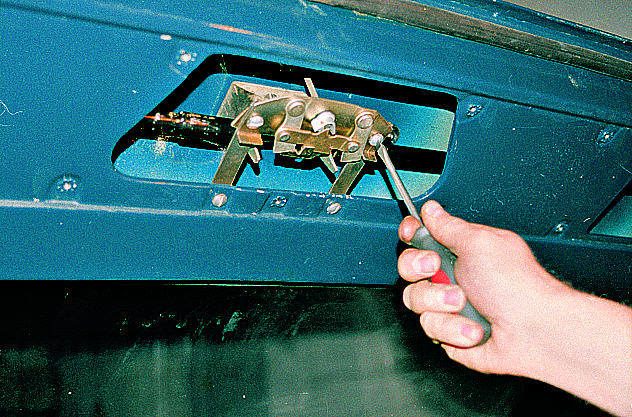

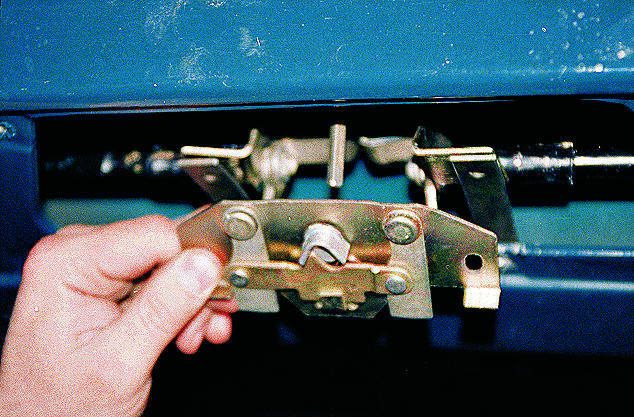

Отверткой отворачиваем два винта…

…и снимаем блокиратор замка двери.

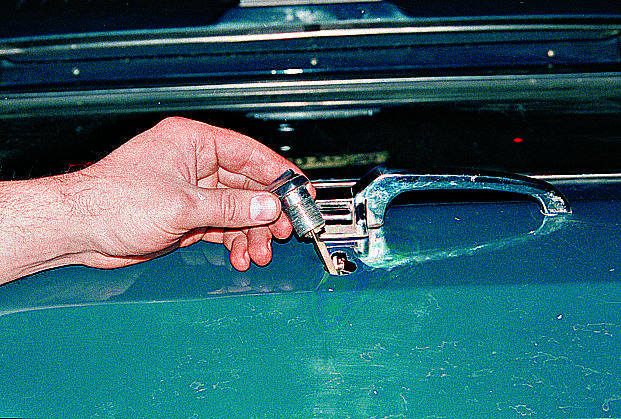

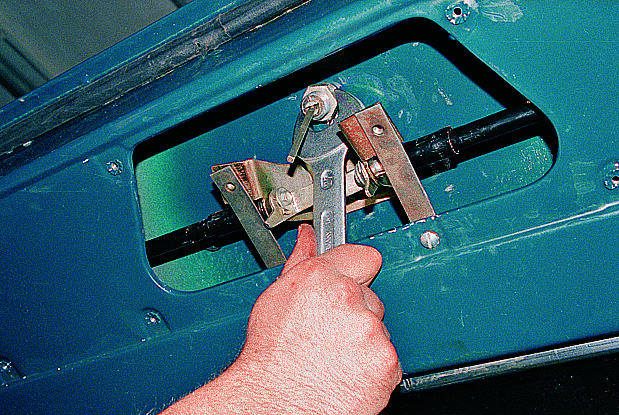

Ключом “на 27” отворачиваем гайку…

…и снимаем выключатель замка двери.

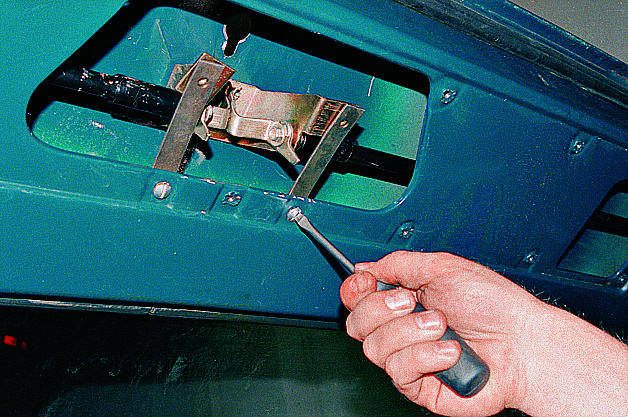

Отверткой отворачиваем два винта и снимаем две дополнительные пластины.

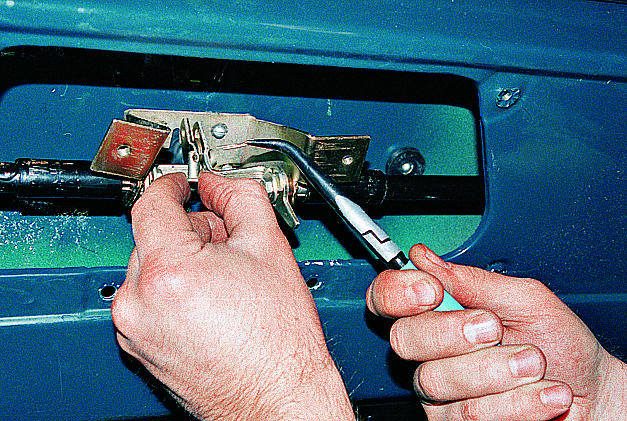

Расшплинтовываем и вынимаем ось тяги привода замка.

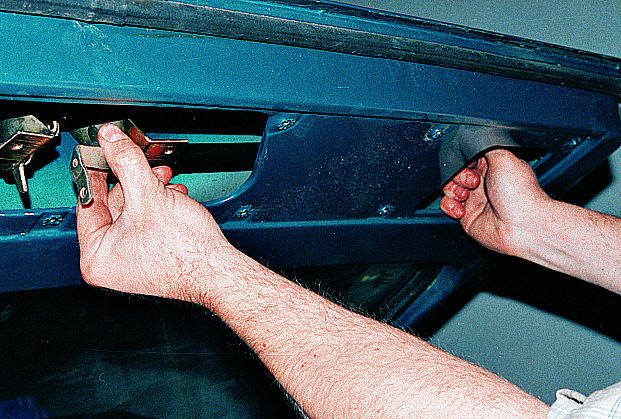

Снимаем боковые тяги привода (трубки) с осей замков.

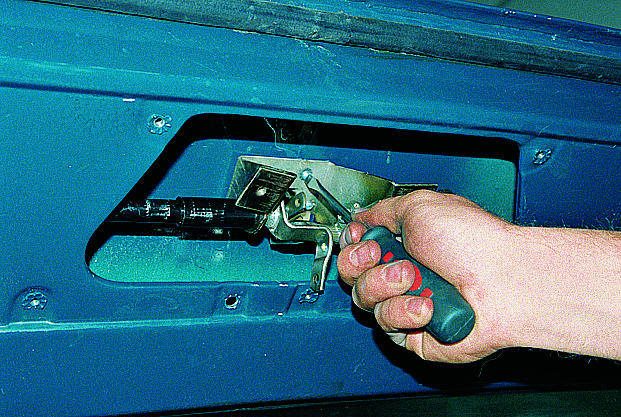

Отверткой отворачиваем четыре винта и отсоединяем кронштейн от двери.

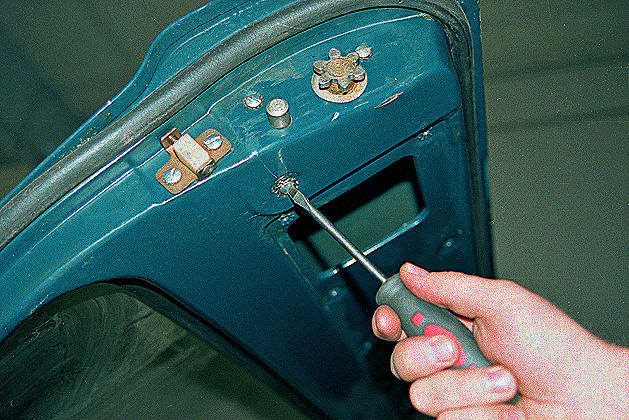

Отверткой отворачиваем три винта…

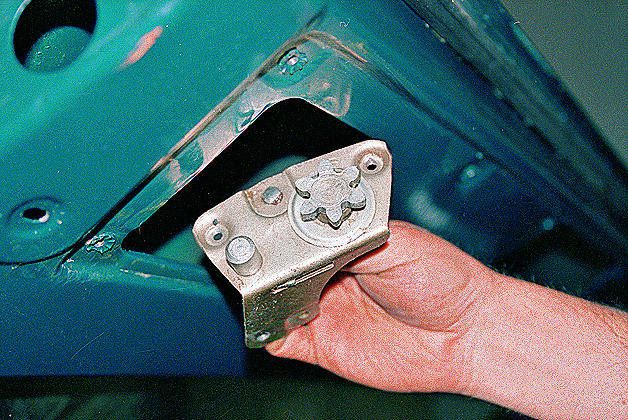

…и вынимаем один из двух замков в двери.

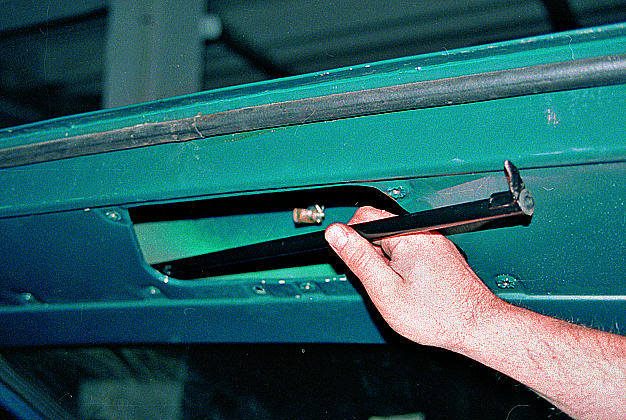

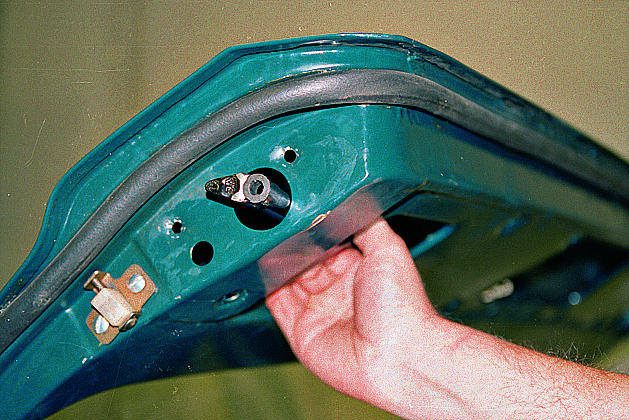

Выводим тягу в открывшееся отверстие,..

…извлекаем из центрального окошка вторую тягу, а затем – весь механизм привода.

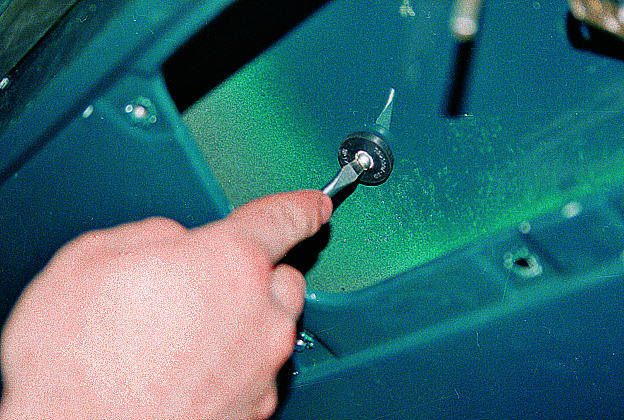

Отверткой отворачиваем два винта с резиновыми шайбами…

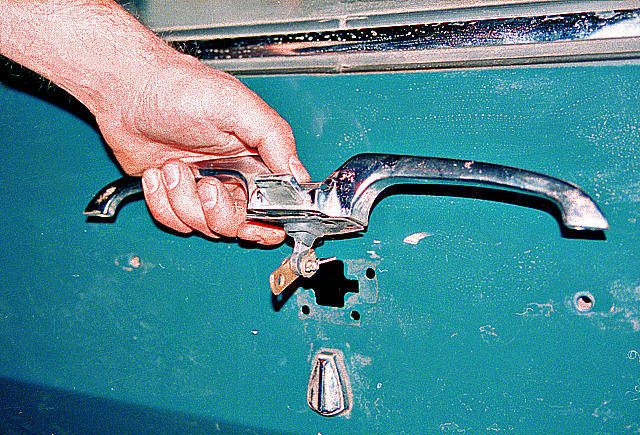

…и снимаем ручку задней двери. Между ручкой и дверью проложены уплотнительные прокладки.

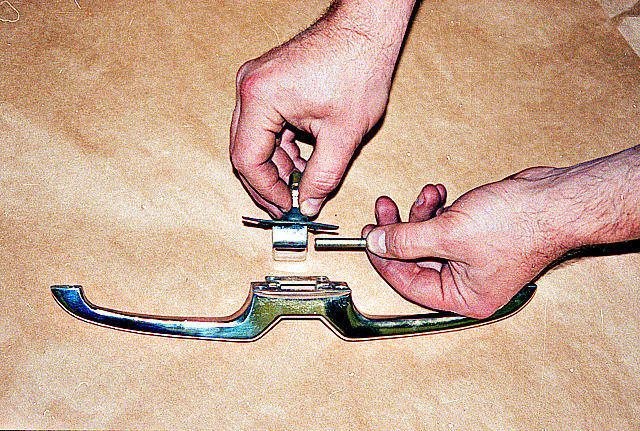

Извлекаем из ручки нажимной язычок с осью.

Отверткой отворачиваем два винта…

…и снимаем пружинный механизм.

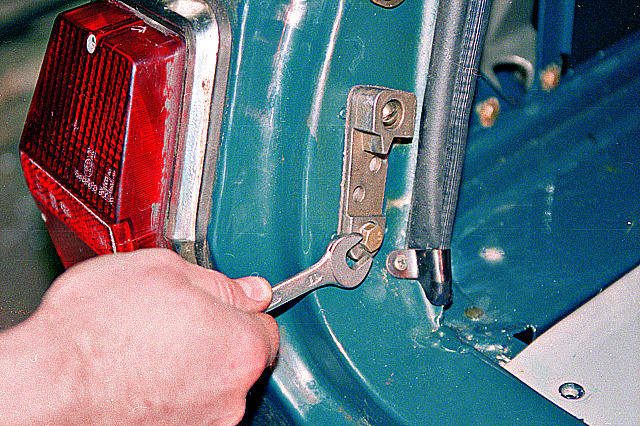

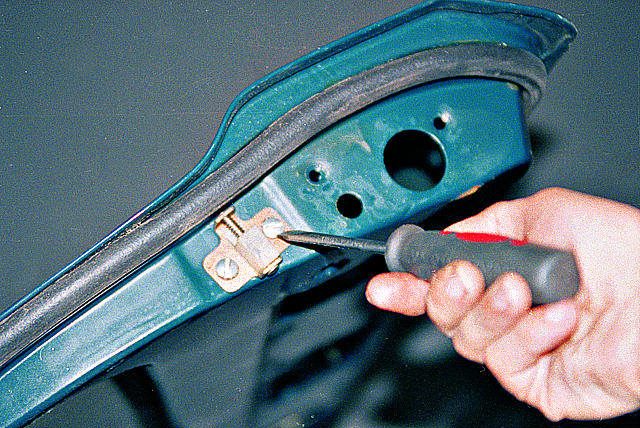

Ключом “на 12” отворачиваем нижний, а отверткой – верхний болт фиксатора двери…

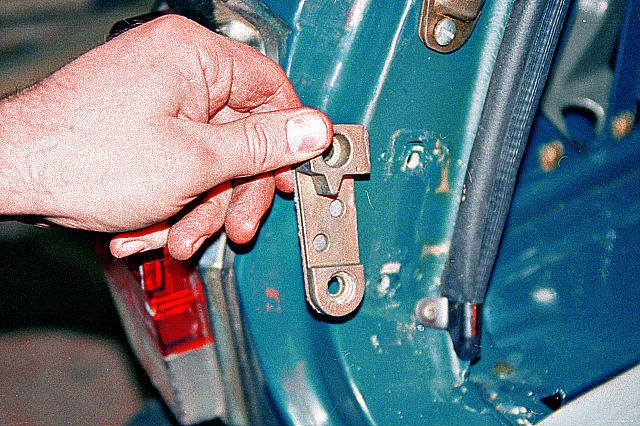

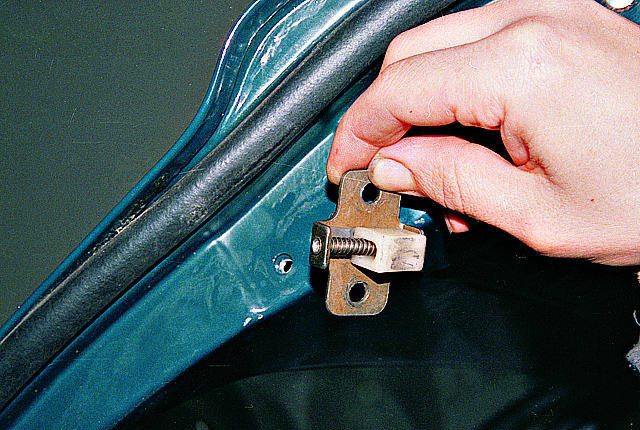

…и снимаем фиксатор с кузова, предварительно пометив его положение.

Установку замка производим в обратной последовательности, смазав все трущиеся детали любой пластичной смазкой. После сборки проверяем его работоспособность.
