21.12. Снятие пружинного механизма двери задка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Фиксируем дверь в открытом состоянии подпоркой.

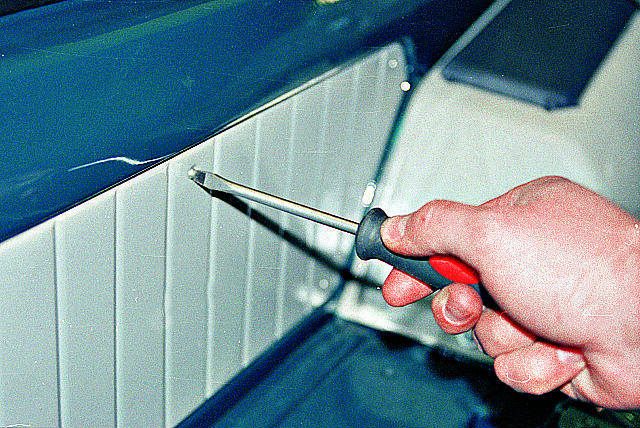

Отверткой отворачиваем шесть саморезов…

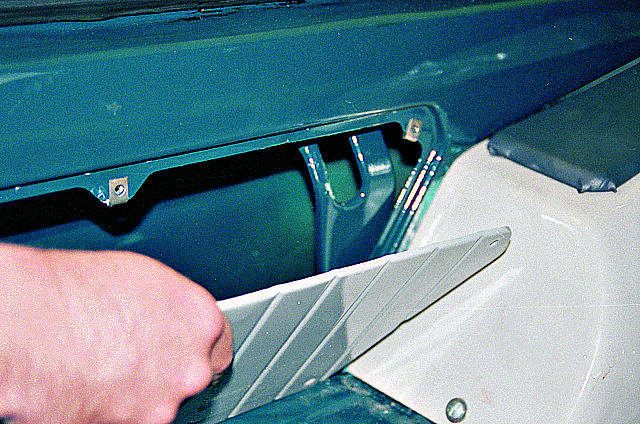

…и снимаем боковую накладку двери.

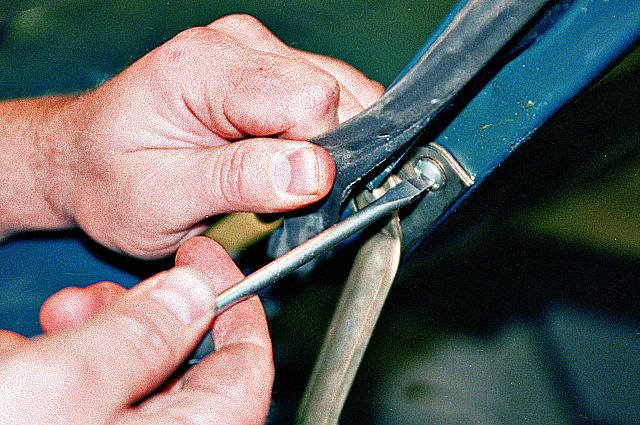

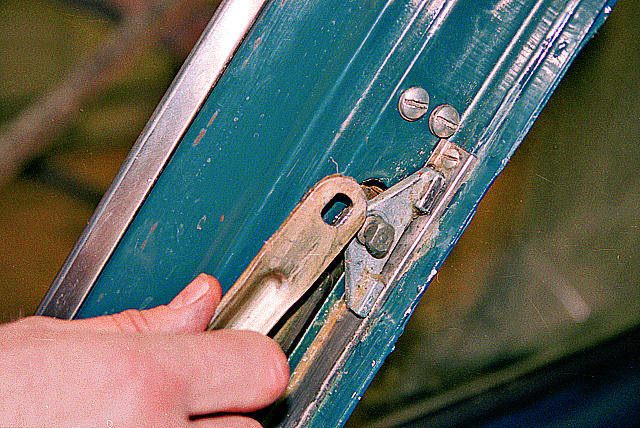

Той же отверткой отворачиваем два винта…

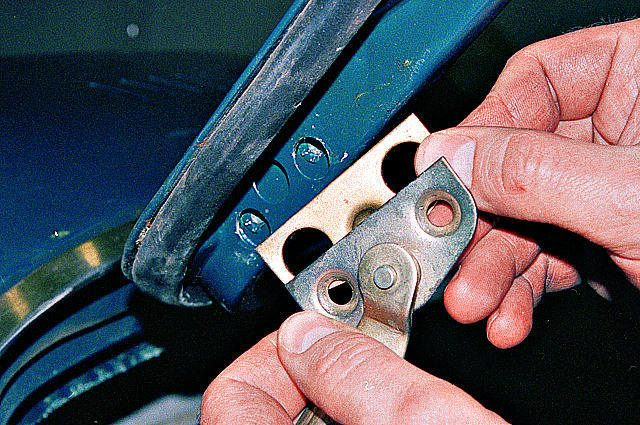

…и отсоединяем тягу пружинного механизма от двери.

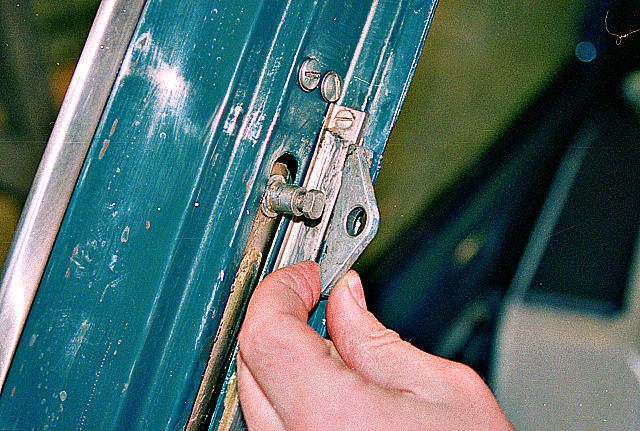

Опускаем тягу и снимаем с валика бегунка.

Снимаем ползун.

ВНИМАНИЕ! При работе с пружиной будьте осторожны!

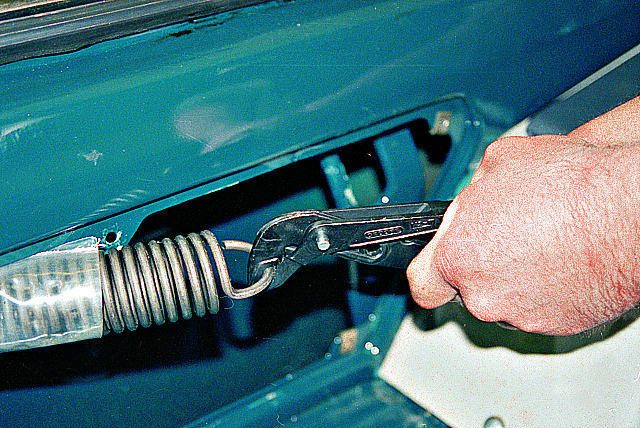

Оттянув конец пружины пассатижами, отцепляем ее от кронштейна…

…и плавно отпускаем.

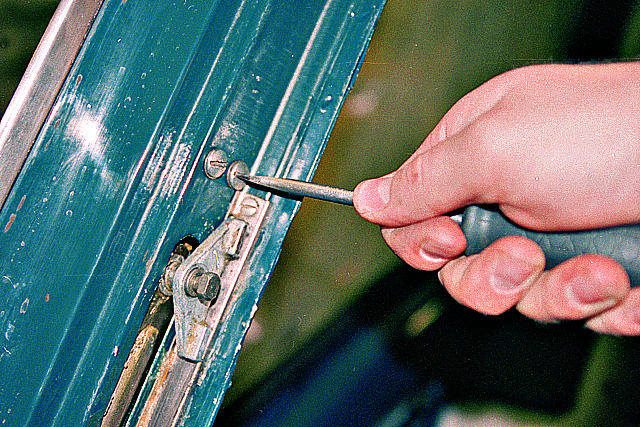

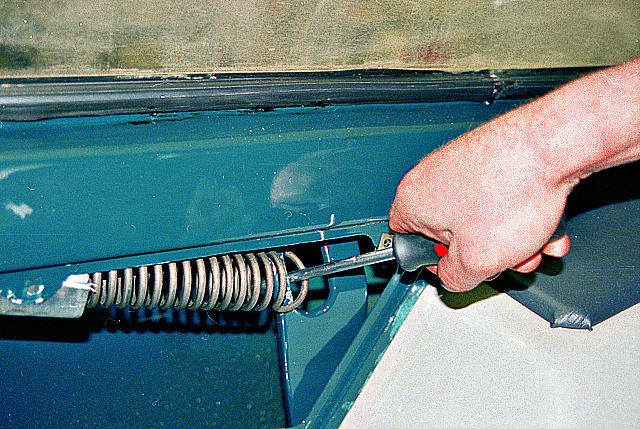

Отверткой отворачиваем четыре винта…

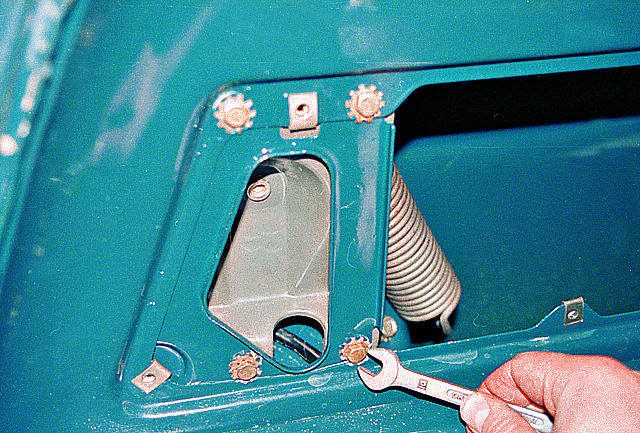

…и ключом “на 10” четыре болта.

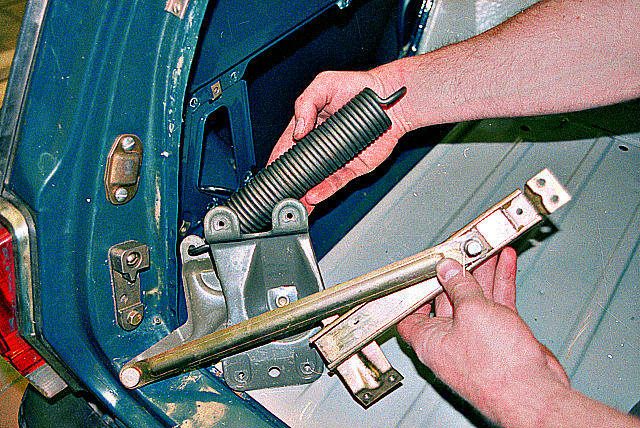

Вынимаем пружинный механизм вместе с направляющей рейкой.

Сборку начинаем с того, что смазываем шарниры механизма пластичной смазкой и устанавливаем его на прежнее место, не закрепляя винтами.

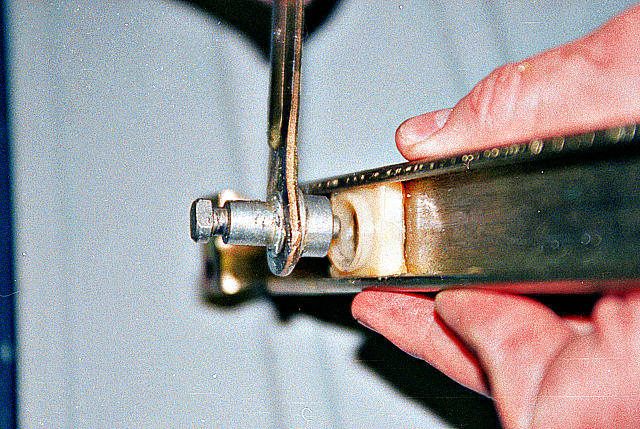

Опускаем валик в нижнее положение. Подводим направляющую рейку и надеваем ее пластиковый бегунок на тыльную сторону валика.

После этого совмещаем отверстия направляющей рейки с отверстиями в стойке крыши и фиксируем рейку винтами. Дальнейшую сборку ведем в обратной последовательности. Завершаем работу проверкой работоспособности механизма.
